貼片功率環型電感器 閉磁式繞線 (TPSTX-2P/2S/4P/4S)

貼片功率環型電感器 - TPSTX-2P/2S/4P/4S 系列

德鍵電子緊湊型功率環形電感器(TPSTX),能量充沛發揮,適用于工業設備中高密度 PCB 板設計。

< >
  • 閉磁式繞線 TPSTX-2P/2S/4P/4S 系列

德鍵電子 TPSTX-2P/2S/4P/4S 系列貼片功率環型電感器,採用開放式繞線的環型磁芯,飽和磁通密度高,閉和磁路(避免了由于開氣隙而產生的EMI 問題),溫度特性好,可作為直流濾波電感器和差模濾波電感器使用。

TPSTX-2P/2S/4P/4S 系列功能特性具有高功率、高磁飽和性、高品質、高能量存儲、耐大電流、低電阻、低漏磁特點。同時具有良好的焊錫性及耐熱性。産品包裝符合 EIA-481 標準,適用于 SMT 自動貼片。

採用平底表面設計,可確保穩固的安裝,具有優異的端面強度,良好的焊錫性,及耐熱度。而廣泛應用于高精度的工業設備中,如影印機、顯示監視器、寬頻數據機、游戲機、彩色電視、攝影機、冷氣機、電冰箱、洗衣機、微波爐、電源供應器、汽車電子產品等。軸包裝,易用自動化裝配。

德鍵的 TPSTX 系列環型電感器,符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,並提供更有競爭力的價格和快速交貨服務。聯繫我們與您的特定需求。

下載 PDF 版本: 貼片功率環型電感器 (TPSTX)

特性 :
  1. 最大功率密度。
  2. 設計為鐵粉芯及低價格。
  3. 開放式繞線,閉合磁性電路防干擾對策。
用途 :
  1. 電源供應器。
  2. 電腦顯示卡。
  3. 訊號濾波應用。

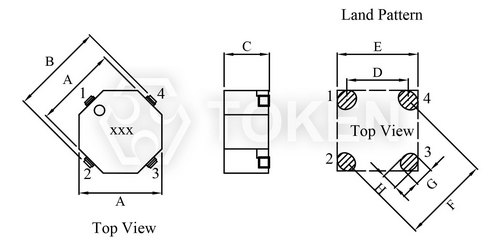

串/並聯式環型繞線電感 (TPSTX-2P/2S/4P/4S) 結構圖及規格尺寸

貼片繞線功率電感器 (TPSTP) 結構圖尺寸貼片功率環型電感器 (TPSTX-2P/2S/4P/4S) 尺寸圖 (Unit: mm)
貼片繞線功率電感器 (TPSTP) 焊盤尺寸串並聯圖示
型號 A ± 0.5 B ± 0.5 C Max. D E F G H
TPSTX-2P 9.00 11.60 5.96 7.04 10.72 9.96 3.68 3.05
TPSTX-4P 11.40 14.40 7.00 8.84 12.50 12.50 4.06 3.05
TPSTX-2S 9.00 11.60 5.96 7.04 10.72 9.96 3.68 3.05
TPSTX-4S 11.40 14.40 7.00 8.84 12.50 12.50 4.06 3.05

注: 可依客戶特殊需求設計

並聯式環型繞線電感 (TPSTX-2P) 特性規格

產品料號 電感值 (µH) ±20% 電感值 @ IDC (µH) Min. 直流阻抗 (Ω) Max. 定格電流 (A) Max.
TPSTX-2P-R47 0.54 0.42 0.006 5.90
TPSTX-2P-R68 0.85 0.64 0.008 5.40
TPSTX-2P-1 1.22 0.89 0.009 5.00
TPSTX-2P-2 2.18 1.56 0.014 3.90
TPSTX-2P-5 4.90 3.57 0.032 2.50
TPSTX-2P-8 7.65 5.31 0.040 2.30
TPSTX-2P-10 9.83 6.73 0.045 2.10
TPSTX-2P-15 14.99 10.51 0.085 1.60
TPSTX-2P-20 19.58 13.37 0.097 1.50
TPSTX-2P-25 24.79 16.60 0.109 1.40
TPSTX-2P-33 32.67 21.29 0.126 1.30
TPSTX-2P-50 49.10 35.31 0.306 0.82
TPSTX-2P-68 68.85 47.93 0.362 0.76
TPSTX-2P-100 99.14 69.56 0.541 0.62
TPSTX-2P-150 148.10 100.07 0.666 0.56
TPSTX-2P-200 201.59 138.49 0.951 0.46
TPSTX-2P-300 300.42 197.52 1.176 0.42
Note:
  • Test Freq.: 1KHz / 0.25V.
  • Operating Temp.: -40°C ~ +85°C.

串聯式環型繞線電感 (TPSTX-2S) 特性規格

產品料號 電感值 (µH) ±20% 電感值 @ IDC (µH) Min. 直流阻抗 (Ω) Max. 定格電流 (A) Max.
TPSTX-2S-2 2.18 1.69 0.024 2.95
TPSTX-2S-3 3.40 2.55 0.029 2.70
TPSTX-2S-5 4.90 3.57 0.034 2.50
TPSTX-2S-9 8.70 6.26 0.056 1.95
TPSTX-2S-20 19.58 14.26 0.128 1.25
TPSTX-2S-30 30.60 21.23 0.159 1.15
TPSTX-2S-40 39.30 26.92 0.179 1.05
TPSTX-2S-60 59.98 42.02 0.339 0.80
TPSTX-2S-80 78.34 53.48 0.387 0.75
TPSTX-2S-100 99.14 66.38 0.436 0.70
TPSTX-2S-130 130.70 85.17 0.503 0.65
TPSTX-2S-200 196.38 141.24 1.221 0.41
TPSTX-2S-280 275.40 191.71 1.447 0.38
TPSTX-2S-400 396.58 278.22 2.162 0.31
TPSTX-2S-600 592.42 400.27 2.661 0.28
TPSTX-2S-800 806.34 553.97 3.804 0.23
TPSTX-2S-1200 1201.70 790.08 4.703 0.21
Note:
  • Test Freq.: 1KHz / 0.25V.
  • Operating Temp.: -40°C ~ +85°C.

並聯式環型繞線電感 (TPSTX-4P) 特性規格

產品料號 電感值 (µH) ±20% 電感值 @ IDC (µH) Min. 直流阻抗 (Ω) Max. 定格電流 (A) Max.
TPSTX-4P-R47 0.49 0.37 0.005 7.90
TPSTX-4P-R68 0.76 0.56 0.006 7.20
TPSTX-4P-1 1.10 0.81 0.009 5.90
TPSTX-4P-2 1.95 1.42 0.014 4.60
TPSTX-4P-5 5.15 3.56 0.027 3.30
TPSTX-4P-8 7.81 5.15 0.033 3.00
TPSTX-4P-10 9.88 6.70 0.047 2.50
TPSTX-4P-15 14.76 9.52 0.057 2.30
TPSTX-4P-20 20.62 13.44 0.085 1.90
TPSTX-4P-25 25.65 17.17 0.116 1.60
TPSTX-4P-33 33.21 22.93 0.166 1.30
TPSTX-4P-50 48.80 32.21 0.202 1.20
TPSTX-4P-68 67.37 43.04 0.238 1.10
TPSTX-4P-100 99.09 69.54 0.565 0.72
TPSTX-4P-150 149.45 101.46 0.696 0.64
TPSTX-4P-200 200.11 131.37 0.810 0.60
TPSTX-4P-300 298.93 188.03 1.003 0.54
Note:
  • Test Freq.: 1KHz / 0.25V.
  • Operating Temp.: -40°C ~ +85°C.

串聯式環型繞線電感 (TPSTX-4S) 特性規格

產品料號 電感值 (µH) ±20% 電感值 @ IDC (µH) Min. 直流阻抗 (Ω) Max. 定格電流 (A) Max.
TPSTX-4S-2 1.95 1.49 0.019 3.95
TPSTX-4S-3 3.05 2.24 0.023 3.60
TPSTX-4S-4 4.39 3.24 0.034 2.95
TPSTX-4S-8 7.81 5.69 0.055 2.30
TPSTX-4S-20 20.62 14.23 0.107 1.65
TPSTX-4S-30 31.23 20.61 0.131 1.50
TPSTX-4S-40 39.53 26.79 0.187 1.25
TPSTX-4S-60 59.05 38.09 0.228 1.15
TPSTX-4S-80 82.47 53.76 0.337 0.95
TPSTX-4S-100 102.60 68.68 0.462 0.80
TPSTX-4S-130 132.86 91.72 0.663 0.65
TPSTX-4S-200 195.20 128.83 0.805 0.60
TPSTX-4S-270 269.50 172.16 0.952 0.55
TPSTX-4S-400 396.38 278.15 2.259 0.36
TPSTX-4S-600 597.80 405.83 2.784 0.32
TPSTX-4S-800 800.44 525.47 3.240 0.30
TPSTX-4S-1200 1195.72 752.13 4.011 0.27
Note:
  • Test Freq.: 1KHz / 0.25V.
  • Operating Temp.: -40°C ~ +85°C.

串/並聯式環型繞線電感 (TPSTX-2P/2S/4P/4S) 料號標識

TPSTX-2P-R47
型號
TPSTX-2P-R47
TPSTX-4P-R68
TPSTX-2S-800
TPSTX-4S-130
...
