貼片高電流功率電感器 閉磁式繞線 (TPSTP)

貼片高電流功率電感器 - TPSTP 閉磁式繞線系列

德鍵電子(TPSTP)高電流功率電感器,提供最佳性能和效率,節省空間大小。

< >
  • 貼片大電流功率電感器 TPSTP 系列

德鍵電子引進開發半屏蔽式電感,採用磁性環氧樹脂作為磁屏蔽。此半屏蔽式大電流功率電感器旨在彌合閉磁式和開放式電感的性能差距,提供設計工程師額外的電感選擇系列。

藉由閉磁式電感器低輻射的優勢,可以從其它電感中低耦合因子來特性化,而對其非屏蔽對應電感附近的磁通量不給於限定,而使得電感器具有最高的耦合係數。新款 (TPSTP) 高電流功率電感器系列,增加厚度的靈活性,延長電氣特性,適合 DC-DC 轉換器的應用。

德鍵電子(TPSTP) 電感器系列具有大額定電流及高頻特性。這些特性對 DC-DC 轉換器應用是至關重要的,因為它防止晶片電感的能耗,並提高轉換器的整體效率。

(TPSTP) 貼片系列採用緊湊包裝設計以節省空間,尺寸僅為 (21mm x 14.5mm)。寬廣的電感值:0.3μH to 33μH。額定電流高達 35A。工作溫度範圍為 -55°C 到 +125°C。

德鍵可生產超出這些規格的電感器,能根據要求提供定制。以滿足特定的客戶要求。產品符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,請聯繫我們的銷售部門以瞭解更多信息。

下載 PDF 版本: 貼片高電流功率電感器 (TPSTP)

特性 :
  1. 小規格尺寸,適合便攜設備。
  2. 低阻抗、高電流、大感量。
  3. 具有較好的高頻特性。
應用 :
  1. 電視、錄像機、電源整流。
  2. 數字計算機控制設備,測試儀器等。

(TPSTP) 結構圖規格尺寸 (單位: mm)

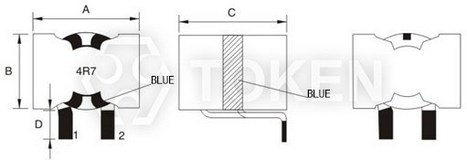

貼片繞線功率電感器 (TPSTP) 結構圖尺寸貼片繞線功率電感器 (TPSTP) 結構圖尺寸
貼片繞線功率電感器 (TPSTP) 焊盤尺寸貼片繞線功率電感器 (TPSTP) 焊盤尺寸
型號 A B C D
TPSTP2110 21.0±1.0 14.5±1.0 10.0±1.0 3.5±1.0
TPSTP2112 21.0±1.0 14.5±1.0 12.0±1.0 3.5±1.0
TPSTP2114 21.0±1.0 14.5±1.0 14.0±1.0 3.5±1.0
TPSTP2816 21.0±1.0 14.5±1.0 16.0±1.0 3.5±1.0

貼片超薄型 (TPSTP2110) 電氣規格

產品料號 電感值 L (µH) 公差 測試頻率 (KHz/V) 直流阻抗 (mΩ) Max. 額定電流 (A)
TPSTP2110-R30 0.3 M、N 100/1 1.5 35
TPSTP2110-R50 0.5 M、N 100/1 1.5 35
TPSTP2110-R60 0.6 M、N 100/1 1.5 35
TPSTP2110-R68 0.68 M、N 100/1 1.5 35
TPSTP2110-R80 0.8 M、N 100/1 1.5 35
TPSTP2110-1R0 1.0 M、N 100/1 1.5 35
TPSTP2110-1R2 1.2 M、N 100/1 1.5 35
TPSTP2110-2R0 2.0 M、N 100/1 1.5 35
TPSTP2110-100 10.0 M、N 100/1 3.5 25
備註:
  • 額定 DC 電流: 在直流饱和特性低於電感初始值 20°C DC 電流. 溫升: Δ T = 40°C 或 Ta = 20°C , 兩值取其低值.

注意:
  • L 測試儀器: Agilent HP4284A 精密 LCR 儀表.
  • SRF 測試儀器: Agilent 4291B 射頻阻抗分析儀.
  • 直流阻抗 測試儀器: Chen Hwa 502BC 歐姆測試儀器.
  • 工作溫度 (Operating temperature): -55 to 125°C.

貼片超薄型 (TPSTP2112) 電氣規格

產品料號 電感值 L (µH) 公差 測試頻率 (KHz/V) 直流阻抗 (mΩ) Max. 額定電流 (A)
TPSTP2112-R60 0.6 M、N 100/1 1.8 25
TPSTP2112-R68 0.68 M、N 100/1 1.8 25
TPSTP2112-R80 0.8 M、N 100/1 1.8 25
TPSTP2112-1R0 1.0 M、N 100/1 1.8 25
TPSTP2112-1R2 1.2 M、N 100/1 1.8 25
TPSTP2112-2R0 2.0 M、N 100/1 1.8 25
備註:
  • 額定 DC 電流: 在直流饱和特性低於電感初始值 20°C DC 電流. 溫升: Δ T = 40°C 或 Ta = 20°C , 兩值取其低值.

注意:
  • L 測試儀器: Agilent HP4284A 精密 LCR 儀表.
  • SRF 測試儀器: Agilent 4291B 射頻阻抗分析儀.
  • 直流阻抗 測試儀器: Chen Hwa 502BC 歐姆測試儀器.
  • 工作溫度 (Operating temperature): -55 to 125°C.

貼片超薄型 (TPSTP2114) 電氣規格

產品料號 電感值 L (µH) 公差 測試頻率 (KHz/V) 直流阻抗 (mΩ) Max. 額定電流 (A)
TPSTP2114-R80 0.8 M、N 100/1 2.2 21
TPSTP2114-1R0 1.0 M、N 100/1 2.2 21
TPSTP2114-1R2 1.2 M、N 100/1 2.2 21
TPSTP2114-2R0 2.0 M、N 100/1 2.2 21
TPSTP2114-4R0 4.0 M、N 100/1 2.2 21
備註:
  • 額定 DC 電流: 在直流饱和特性低於電感初始值 20°C DC 電流. 溫升: Δ T = 40°C 或 Ta = 20°C , 兩值取其低值.

注意:
  • L 測試儀器: Agilent HP4284A 精密 LCR 儀表.
  • SRF 測試儀器: Agilent 4291B 射頻阻抗分析儀.
  • 直流阻抗 測試儀器: Chen Hwa 502BC 歐姆測試儀器.
  • 工作溫度 (Operating temperature): -55 to 125°C.

貼片超薄型 (TPSTP2816) 電氣規格

產品料號 電感值 L (µH) 公差 測試頻率 (KHz/V) 直流阻抗 (mΩ) Max. 額定電流 (A)
TPSTP2816-2R2 2.2 M、N 100/1 2.0 20
TPSTP2816-3R3 3.3 M、N 100/1 2.0 20
TPSTP2816-4R7 4.7 M、N 100/1 2.0 20
TPSTP2816-6R8 6.8 M、N 100/1 2.0 20
TPSTP2816-100 10.0 M、N 100/1 2.0 20
TPSTP2816-150 15.0 M、N 100/1 2.0 20
TPSTP2816-220 22.0 M、N 100/1 2.0 20
TPSTP2816-330 33.0 M、N 100/1 2.0 20
備註:
  • 額定 DC 電流: 在直流饱和特性低於電感初始值 20°C DC 電流. 溫升: Δ T = 40°C 或 Ta = 20°C , 兩值取其低值.

注意:
  • L 測試儀器: Agilent HP4284A 精密 LCR 儀表.
  • SRF 測試儀器: Agilent 4291B 射頻阻抗分析儀.
  • 直流阻抗 測試儀器: Chen Hwa 502BC 歐姆測試儀器.
  • 工作溫度 (Operating temperature): -55 to 125°C.

貼片繞線功率電感器 (TPSTP) 料號標識

TPSTP2110 - 100 M

型號
TPSTP2110
TPSTP2112
TPSTP2114
TPSTP2816

電感值
R30 0.30 µH
1R0 1.00 µH
100 10.00 µH
誤差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
