貼片超薄型大電流功率電感器 (TPSPC)
貼片超薄型大電流功率電感器 - TPSPC 系列
德鍵電子(TPSPC)新一代便攜式微型超薄貼片功率繞線電感器，性能與超薄厚度最佳化的高功率產品。
<
>
德鍵電子 TPSPC 貼片超薄型大電流功率電感器，旨在降低成本並節省應用中的電路板空間，免除多餘的屏蔽插板。新增了片式超薄型大電流功率電感器 TPSPC1055, TPSPC1060, TPSPC1260, 和 TPSPC2111，具有體積小、厚度薄、容易表面貼裝，採用閉磁路結構。適用於 DC-DC 轉換器，具有延長電氣特性的靈活性及最大使用度。
繞組芯片線圈 TPSPC 貼片系列，提供低直流電阻和大額定電流。這對於DC-DC轉換器應用至關重要，因為它防止芯片電感器的能量耗散，提高轉換器的整體效率。提供厚度和性能的良好平衡， 進而最佳化大電流功率電感器的靈活性和效率。
TPSPC 具有比傳統解決方案更低的 DCR 值，提供了面向終端產品中直流到直流轉換器及蓄能應用的小型高性能、低功耗解決方案，這些最終產品包括計算機、服務器、電信及汽車電子設備，以及高電流電源和負載點 (POL) 轉換器、電視、錄像機、電源整流、配電系統。
新 TPSPC 系列具有良好的尺寸/性能比，具有大額定電流特性高達 12A，直流阻抗低從 5Ω 到 55Ω，低厚度尺寸封裝可節省空間，提供寬廣電感量範圍從 0.15μH 到 38μ，具有標準磁屏蔽特點。
德鍵電子的使命是利用高品質，客戶服務先進的技術和的理念。始終進口成本效益和品質上乘的原材料和設備，使德鍵的大電流功率電感器在行業中，具有出色的功能和性能，保證領先的價格提供給我們的客戶。德鍵可以生產超出這些規格的電感器，可根據要求提供定制。
TPSPC 產品符合 RoHS 標準，無鉛焊接技術及 100% 無鉛，請聯繫我們的銷售部門以瞭解更多信息。
下載 PDF 版本: 貼片超薄型大電流功率電感器 (TPSPC)。
特性 :
- 具有較好的高頻特性。
- 低阻抗、高電流、大感量。
- 小規格尺寸，非常適合便攜設備。
應用 :
- 電視，錄像機，電源整流。
- 數字計算機控制設備，測試儀器等。

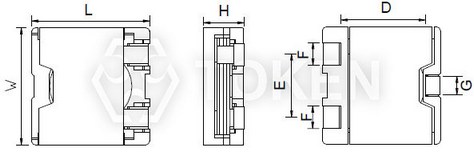

(TPSPC) 結構圖規格尺寸 (單位: mm)
 貼片繞線功率電感器 (TPSPC) 結構尺寸 貼片繞線功率電感器 (TPSPC) 焊盤尺寸 |
||||||||||||||||
| 型號 | W Max. | L Max. | H Max. | a | b | c | d | e | ||||||||
| TPSPC1055 | 11.0 | 7.0 | 6.0 | 3.0 | 5.8 | 11 | 2.2 | 5.2 | ||||||||
| TPSPC1060 | 12.0 | 8.0 | 7.0 | 3.0 | 5.8 | 12 | 2.2 | 5.2 | ||||||||
| TPSPC1260 | 13.5 | 10.0 | 6.5 | 3.0 | 6.6 | 14 | 3.6 | 6.6 | ||||||||
| TPSPC2111 | 23.0 | 16.0 | 12.0 | 3.0 | 12 | 23 | 10 | 14.5 | ||||||||
貼片超薄型 (TPSPC1055) 電氣規格
| 產品料號 | 電感值 (µH) | 公差 | 測試頻率 (KHz/V) | 直流阻抗 (mΩ) Max. | 額定電流 Idc (A) | 飽和電流 Isat (A) |
| TPSPC1055-R15 | 0.15 | M、N | 100/1 | 6 | 8 | 16 |
| TPSPC1055-R30 | 0.30 | M、N | 100/1 | 8 | 8 | 16 |
| TPSPC1055-R68 | 0.68 | M、N | 100/1 | 10 | 5 | 13 |
| TPSPC1055-R80 | 0.80 | M、N | 100/1 | 10 | 5 | 13 |
| TPSPC1055-1R0 | 1.0 | M、N | 100/1 | 12 | 5 | 13 |
| TPSPC1055-1R2 | 1.2 | M、N | 100/1 | 13 | 5 | 12 |
| TPSPC1055-1R4 | 1.4 | M、N | 100/1 | 15 | 4 | 10 |
| TPSPC1055-2R2 | 2.2 | M、N | 100/1 | 20 | 4 | 10 |
| TPSPC1055-3R2 | 3.2 | M、N | 100/1 | 16 | 3 | 8 |
| TPSPC1055-4R0 | 4.0 | M、N | 100/1 | 20 | 3 | 6 |
| TPSPC1055-5R6 | 5.6 | M、N | 100/1 | 25 | 2.5 | 7 |
| TPSPC1055-6R8 | 6.8 | M、N | 100/1 | 30 | 2.5 | 6 |
| TPSPC1055-8R2 | 8.2 | M、N | 100/1 | 30 | 2 | 5 |
| TPSPC1055-100 | 10 | M、N | 100/1 | 35 | 2 | 5 |
備註:
注意:
- 額定 DC 電流: 在直流饱和特性低於電感初始值 20°C DC 電流. 溫升: Δ T = 40°C 或 Ta = 20°C , 兩值取其低值.
注意:
- L 測試儀器: Agilent HP4284A 精密 LCR 儀表.
- SRF 測試儀器: Agilent 4291B 射頻阻抗分析儀.
- 直流阻抗 測試儀器: Chen Hwa 502BC 歐姆測試儀器.
- 工作溫度 (Operating temperature): -55 to 125°C.
貼片超薄型 (TPSPC1060) 電氣規格
| 產品料號 | 電感值 (µH) | 公差 | 測試頻率 (KHz/V) | 直流阻抗 (mΩ) Max. | 額定電流 Idc (A) | 飽和電流 Isat (A) |
| TPSPC1060-220 | 22 | M、N | 100/1 | 50 | 2.5 | 5 |
| TPSPC1060-380 | 38 | M、N | 100/1 | 55 | 2.5 | 4 |
備註:
注意:
- 額定 DC 電流: 在直流饱和特性低於電感初始值 20°C DC 電流. 溫升: Δ T = 40°C 或 Ta = 20°C , 兩值取其低值.
注意:
- L 測試儀器: Agilent HP4284A 精密 LCR 儀表.
- SRF 測試儀器: Agilent 4291B 射頻阻抗分析儀.
- 直流阻抗 測試儀器: Chen Hwa 502BC 歐姆測試儀器.
- 工作溫度 (Operating temperature): -55 to 125°C.
貼片超薄型 (TPSPC1260) 電氣規格
| 產品料號 | 電感值 (µH) | 公差 | 測試頻率 (KHz/V) | 直流阻抗 (mΩ) Max. | 額定電流 Idc (A) | 飽和電流 Isat (A) |
| TPSPC1260-R33 | 0.33 | M、N | 100/1 | 5 | 9 | 20 |
| TPSPC1260-R47 | 0.47 | M、N | 100/1 | 8 | 8 | 16 |
| TPSPC1260-R80 | 0.80 | M、N | 100/1 | 10 | 5 | 14 |
| TPSPC1260-1R0 | 1.0 | M、N | 100/1 | 12 | 5 | 14 |
| TPSPC1260-1R5 | 1.5 | M、N | 100/1 | 14 | 4 | 12 |
| TPSPC1260-1R8 | 1.8 | M、N | 100/1 | 15 | 4 | 10 |
| TPSPC1260-2R2 | 2.2 | M、N | 100/1 | 18 | 4 | 10 |
| TPSPC1260-2R5 | 2.5 | M、N | 100/1 | 20 | 3 | 8 |
| TPSPC1260-3R2 | 3.2 | M、N | 100/1 | 22 | 3 | 8 |
| TPSPC1260-4R0 | 4.0 | M、N | 100/1 | 15 | 3 | 7 |
| TPSPC1260-5R6 | 5.6 | M、N | 100/1 | 18 | 2.5 | 7 |
| TPSPC1260-6R0 | 6.0 | M、N | 100/1 | 20 | 2.5 | 6.5 |
| TPSPC1260-7R2 | 7.2 | M、N | 100/1 | 20 | 2.5 | 6 |
| TPSPC1260-8R2 | 8.2 | M、N | 100/1 | 20 | 2 | 5 |
| TPSPC1260-9R2 | 9.2 | M、N | 100/1 | 22 | 2 | 5 |
| TPSPC1260-100 | 10 | M、N | 100/1 | 22 | 2 | 5 |
備註:
注意:
- 額定 DC 電流: 在直流饱和特性低於電感初始值 20°C DC 電流. 溫升: Δ T = 40°C 或 Ta = 20°C , 兩值取其低值.
注意:
- L 測試儀器: Agilent HP4284A 精密 LCR 儀表.
- SRF 測試儀器: Agilent 4291B 射頻阻抗分析儀.
- 直流阻抗 測試儀器: Chen Hwa 502BC 歐姆測試儀器.
- 工作溫度 (Operating temperature): -55 to 125°C.
貼片超薄型 (TPSPC2111) 電氣規格
| 產品料號 | 電感值 (µH) | 公差 | 測試頻率 (KHz/V) | 直流阻抗 (mΩ) Max. | 額定電流 Idc (A) | 飽和電流 Isat (A) |
| TPSPC2111-8R2 | 8.2 | M、N | 100/1 | 12 | 12 | 18 |
| TPSPC2111-160 | 16.0 | M、N | 100/1 | 20 | 12 | 18 |
備註:
注意:
- 額定 DC 電流: 在直流饱和特性低於電感初始值 20°C DC 電流. 溫升: Δ T = 40°C 或 Ta = 20°C , 兩值取其低值.
注意:
- L 測試儀器: Agilent HP4284A 精密 LCR 儀表.
- SRF 測試儀器: Agilent 4291B 射頻阻抗分析儀.
- 直流阻抗 測試儀器: Chen Hwa 502BC 歐姆測試儀器.
- 工作溫度 (Operating temperature): -55 to 125°C.
貼片繞線功率電感器 (TPSPC) 料號標識
| TPSPC1055 | - | R15 | M | |||||||||||||||||||||||||||||
 | | | ||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||
