SMD 超薄型功率電感器 (TPSME)

SMD 超薄型功率電感器 - TPSME 系列

德鍵電子 TPSME 超薄型功率電感器,適用於新一代便攜式的產品。

< >
  • SMT 繞線大電流電感器 - TPSME 系列

德鍵電子增加了新一代的超薄型片式繞線電感器 TPSME201610, TPSME252010, TPSME252012,TPSME3010, TPSME3012, TPSME3015, TPSME4012, TPSME4018, TPSME4030, TPSME5020, TPSME6020, TPSME6028, TPSME6045, 和 TPSME8040,採用閉磁路結構,具有體積小、厚度薄、容易表面貼裝。適用於 DC-DC 轉換器,具有延長電氣特性的靈活性及最大使用度。

新款的 TPSME 超薄型功率電感器系列,旨在提供芯片電感器的特性和性能的良好平衡。TPSME201610, TPSME252010, 及 TPSME3010 具有最低輪廓高度 1.0mm;TPSME252012, TPSME3012, 及 TPSME4012 開發為輪廓高度僅 1.2mm。實現 TPSME 超薄型功率電感的靈活性和效率。

TPSME 系列提供低直流電阻和大額定電流,這對於 DC-DC 轉換器應用至關重要,因為它可以防止芯片電感器的能量消耗,從而提高轉換器的整體效率。

新的 (TPSME6045) 0.010ohm 及 (TPSME252012) 0.025ohm 系列具有良好的尺寸/性能比,具有更低直流阻抗。TPSME 系列提供各種電感從 0.24μH to 330μH。這些部件具有高額定電流,最高可達 15A,採用閉磁式繞線具有良好的磁屏蔽,工作溫度範圍 -55°C to +125°C。

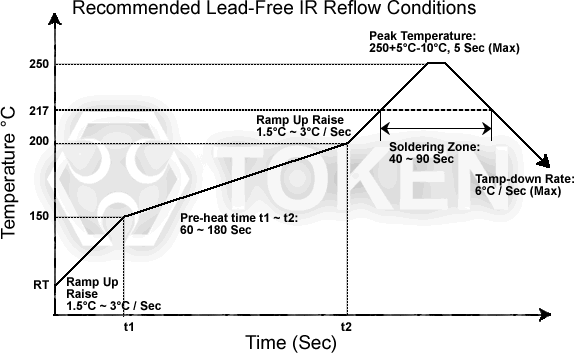

可根據要求提供定制。德鍵也可以生產超出這些規格的電感器,以滿足特定的客戶要求。產品符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,請聯繫我們的銷售部門以瞭解更多信息。

下載 PDF 版本: SMD 超薄型功率電感器 (TPSME)

特性 :
  1. 良好的可焊性和高耐熱性。
  2. 低高度: 1.0mm ~ 4.5mm。
  3. 耐大電流(額定電流): 0.34 ~ 15.0 安培。
用途 :
  1. 适用于多种DC-DC转换器的理想选择(DVD,DSC,手机,PDA,GPS,CMMB,数码相框,电话机,CARAV等设备)。

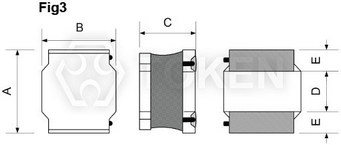

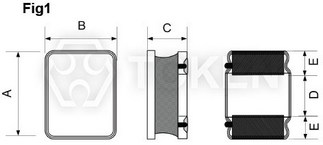

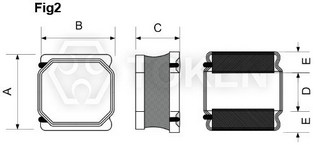

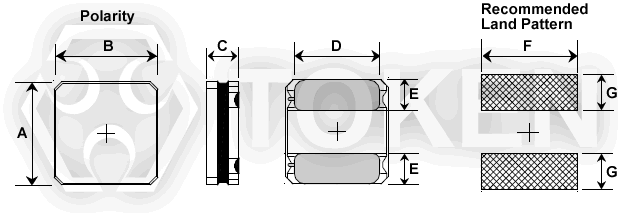

SMT 大電流功率型 (TPSME) 結構圖及規格尺寸

型號 尺寸 (mm)
A B C
Max.
D
Ref.
E
Ref.
Fig
201610 2.0 ± 0.2 1.6 ± 0.2 1.0 0.6 0.6 Fig1/Fig2
252010 2.5 ± 0.2 2.0 ± 0.2 1.0 0.8 0.8 Fig1
252012 2.5 ± 0.2 2.0 ± 0.2 1.2 0.8 0.8 Fig1
3010 3.0 ± 0.2 3.0 ± 0.2 1.0 1.5 0.75 Fig2
3012 3.0 ± 0.2 3.0 ± 0.2 1.2 1.5 0.75 Fig2
3015 3.0 ± 0.2 3.0 ± 0.2 1.5 1.5 0.75 Fig2
4012 4.0 ± 0.2 4.0 ± 0.2 1.2 2.1 0.95 Fig2
4018 4.0 ± 0.2 4.0 ± 0.2 1.8 2.1 0.95 Fig3
4030 4.0 ± 0.2 4.0 ± 0.2 3.0 2.1 0.95 Fig3
5020 5.0 ± 0.2 5.0 ± 0.2 2.0 2.4 1.30 Fig3
5040 5.0 ± 0.2 5.0 ± 0.2 4.0 2.4 1.30 Fig2
6020 6.0 ± 0.5 6.0 ± 0.5 2.5 2.5 1.75 Fig3
6028 6.0 ± 0.3 6.0 ± 0.3 3.3 2.5 1.75 Fig3
6045 6.0 ± 0.2 6.0 ± 0.2 4.5 2.9 0.95 Fig3
8040 8.0 ± 0.2 8.0 ± 0.2 4.0 4.0 1.6 Fig2/Fig3

SMT 大電流功率型 (TPSME201610) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME201610-R24M 0.24 20 0.034 3.80 3.80
TPSME201610-R33M 0.33 20 0.052 3.70 3.50
TPSME201610-R47M 0.47 20 0.059 2.90 2.50
TPSME201610-R68M 0.68 20 0.078 2.20 2.40
TPSME201610-1R0M 1.00 20 0.104 1.90 2.00
TPSME201610-2R2M 2.20 20 0.120 1.00 1.40
TPSME201610-4R7M 4.70 20 0.396 0.90 1.00
TPSME201610-100M 10.00 20 0.956 0.70 0.70

SMT 大電流功率型 (TPSME201610 H Series) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME201610HR24M 0.24 20 0.032 4.20 4.30
TPSME201610HR33M 0.33 20 0.041 3.80 3.80
TPSME201610HR47M 0.47 20 0.059 2.90 2.50
TPSME201610HR68M 0.68 20 0.078 2.20 2.40
TPSME201610H1R0M 1.00 20 0.072 2.00 2.25
TPSME201610H2R2M 2.20 20 0.215 1.35 1.40
TPSME201610H4R7M 4.70 20 0.420 1.00 1.00
TPSME201610H100M 10.00 20 0.820 0.65 0.70

SMT 大電流功率型 (TPSME201610 E Series) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME201610ER24M 0.24 20 0.032 4.85 4.30
TPSME201610ER47M 0.47 20 0.042 3.60 3.00
TPSME201610ER68M 0.68 20 0.058 3.00 3.00
TPSME201610E1R0M 1.00 20 0.070 2.20 2.60
TPSME201610E1R5M 1.50 20 0.120 1.70 2.00
TPSME201610E2R2M 2.20 20 0.150 1.60 1.60

SMT 大電流功率型 (TPSME201610 A Series) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME201610AR24M 0.24 20 0.032 5.50 4.30
TPSME201610AR33M 0.33 20 0.032 4.60 3.80
TPSME201610AR47M 0.47 20 0.042 4.40 3.50
TPSME201610AR68M 0.68 20 0.057 3.40 3.00
TPSME201610A1R0M 1.00 20 0.090 3.15 2.40
TPSME201610A1R5M 1.50 20 0.130 2.20 2.00
TPSME201610A2R2M 2.20 20 0.165 2.10 1.45

SMT 大電流功率型 (TPSME201610 IH Series) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME201610lHR24M 0.24 20 0.026 7.00 4.50
TPSME201610lHR33M 0.33 20 0.029 6.00 4.00
TPSME201610lHR47M 0.47 20 0.036 4.50 3.80
TPSME201610lHR68M 0.68 20 0.050 4.00 3.10
TPSME201610lH1R0M 1.00 20 0.072 3.40 2.85
TPSME201610lH1R5M 1.50 20 0.120 2.20 2.10
TPSME201610lH2R2M 2.20 20 0.155 2.20 1.70
備註:
  • 在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .

注意:
  • 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
  • Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
  • 工作溫度範圍 -55°C to +125°C .

SMT 大電流功率型 (TPSME252010) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME252010-R47M 0.47 20 0.056 3.40 2.70
TPSME252010-R68M 0.68 20 0.056 2.90 2.70
TPSME252010-1R0M 1.00 20 0.078 2.55 2.30
TPSME252010-2R2M 2.20 20 0.186 1.70 1.65
TPSME252010-3R3M 3.30 20 0.300 1.30 1.45
TPSME252010-4R7M 4.70 20 0.456 1.20 0.90
TPSME252010-6R8M 6.80 20 0.540 1.00 0.85
TPSME252010-100M 10.00 20 0.660 0.90 0.70
TPSME252010-220M 22.00 20 1.600 0.60 0.55
TPSME252010-470M 47.00 20 2.400 0.35 0.35

SMT 大電流功率型 (TPSME252010 H Series) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME252010HR47M 0.47 20 0.042 3.60 3.50
TPSME252010HR68M 0.68 20 0.058 3.20 3.20
TPSME252010H1R0M 1.00 20 0.072 2.70 2.70
TPSME252010H2R2M 2.20 20 0.142 1.70 1.75
TPSME252010H3R3M 3.30 20 1.50 1.50 1.25

SMT 大電流功率型 (TPSME252010 E Series) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME252010ER24M 0.24 20 0.030 5.50 4.30
TPSME252010ER33M 0.33 20 0.038 4.05 3.90
TPSME252010ER47M 0.47 20 0.038 3.90 3.90
TPSME252010ER68M 0.68 20 0.053 3.50 3.20
TPSME252010E1R0M 1.00 20 0.072 2.60 2.60
TPSME252010E1R5M 1.50 20 0.103 2.20 2.10
TPSME252010E2R2M 2.20 20 0.155 1.90 1.90
TPSME252010E3R3M 3.30 20 0.210 1.60 1.50
TPSME252010E4R7M 4.70 20 0.318 1.30 1.20
TPSME252010E6R8M 6.80 20 0.470 0.10 1.10
TPSME252010E100M 10.00 20 0.600 0.80 0.80

SMT 大電流功率型 (TPSME252010 A Series) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME252010AR24M 0.24 20 0.030 6.55 4.20
TPSME252010AR33M 0.33 20 0.026 6.50 5.00
TPSME252010AR47M 0.47 20 0.038 5.50 4.00
TPSME252010AR68M 0.68 20 0.050 4.15 3.90
TPSME252010A1R0M 1.00 20 0.065 3.55 3.00
TPSME252010A1R5M 1.50 20 0.100 3.00 2.35
TPSME252010A2R2M 2.20 20 0.130 2.30 2.00
TPSME252010A4R7M 4.70 20 0.310 1.60 1.35

SMT 大電流功率型 (TPSME252010 IH Series) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME252010lHR24M 0.24 20 0.018 8.90 6.50
TPSME252010lHR33M 0.33 20 0.024 7.50 5.50
TPSME252010lHR47M 0.47 20 0.030 6.50 4.70
TPSME252010lHR68M 0.68 20 0.040 5.60 4.20
TPSME252010lH1R0M 1.00 20 0.053 4.60 4.00
TPSME252010lH1R5M 1.50 20 0.075 3.80 3.30
TPSME252010lH2R2M 2.20 20 0.097 3.00 2.70
TPSME252010lH4R7M 4.70 20 0.250 1.70 1.50

SMT 大電流功率型 (TPSME252010 AH Series) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME252010AHR24M 0.24 20 0.027 7.10 4.60
TPSME252010AHR33M 0.33 20 0.027 5.30 4.40
TPSME252010AHR47M 0.47 20 0.035 6.00 4.50
TPSME252010AHR68M 0.68 20 0.045 4.70 4.00
TPSME252010AH1R0M 1.00 20 0.060 3.70 3.50
TPSME252010AH1R5M 1.50 20 0.085 3.00 2.90
TPSME252010AH2R2M 2.20 20 0.110 2.50 2.40
TPSME252010AH4R7M 4.70 20 0.276 1.70 1.35
備註:
  • 在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .

注意:
  • 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
  • Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
  • 工作溫度範圍 -55°C to +125°C .

SMT 大電流功率型 (TPSME252012) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME252012-R47M 0.47 20 0.035 3.80 3.00
TPSME252012-R68M 0.68 20 0.048 3.00 2.50
TPSME252012-1R0M 1.00 20 0.065 2.60 2.43
TPSME252012-1R5M 1.50 20 0.088 1.80 1.95
TPSME252012-2R2M 2.20 20 0.144 1.55 1.70
TPSME252012-3R3M 3.30 20 0.174 1.30 1.35
TPSME252012-4R7M 4.70 20 0.252 1.25 1.12
TPSME252012-6R8M 6.80 20 0.360 0.90 0.85
TPSME252012-100M 10.00 20 0.600 0.75 0.70
TPSME252012-220M 22.00 20 1.150 0.50 0.50

SMT 大電流功率型 (TPSME252012 H Series) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME252012HR33M 0.33 20 0.030 5.05 5.25
TPSME252012HR47M 0.47 20 0.032 4.50 3.75
TPSME252012HR68M 0.68 20 0.042 3.90 3.50
TPSME252012H1R0M 1.00 20 0.056 3.00 3.50
TPSME252012H2R2M 2.20 20 0.100 1.90 2.20
TPSME252012H3R3M 3.30 20 0.144 1.70 1.60
TPSME252012H4R7M 4.70 20 0.216 1.40 1.35
TPSME252012H6R8M 6.80 20 0.300 1.20 1.05
TPSME252012H100M 10.00 20 0.462 1.00 0.90

SMT 大電流功率型 (TPSME252012 E Series) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME252012ER24M 0.24 20 0.025 5.00 4.30
TPSME252012ER47M 0.47 20 0.038 5.00 3.75
TPSME252012ER68M 0.68 20 0.045 4.10 3.60
TPSME252012E1R0M 1.00 20 0.054 3.50 3.50
TPSME252012E1R5M 1.50 20 0.072 2.50 2.25
TPSME252012E2R2M 2.20 20 0.105 2.30 2.40

SMT 大電流功率型 (TPSME252012 I Series) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME252012lR24M 0.24 20 0.025 5.00 4.30
TPSME252012lR47M 0.47 20 0.035 6.00 3.80
TPSME252012lR68M 0.68 20 0.045 4.80 3.80
TPSME252012l1R0M 1.00 20 0.057 4.00 3.60
TPSME252012l1R5M 1.50 20 0.095 4.00 3.00
TPSME252012l2R2M 2.20 20 0.100 3.00 2.40
備註:
  • 在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .

注意:
  • 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
  • Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
  • 工作溫度範圍 -55°C to +125°C .

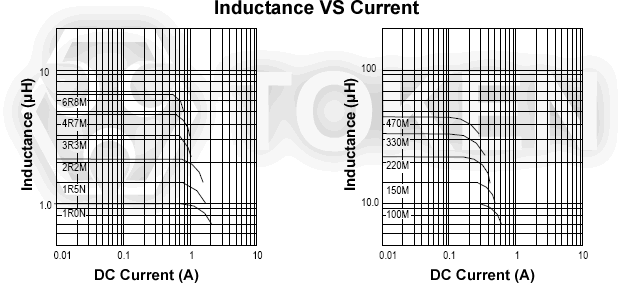

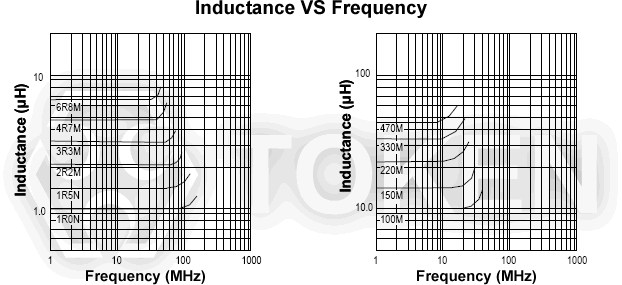

SMT 大電流功率型 (TPSME3010) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME3010-R56M 0.56 20 0.048 2.80 2.15
TPSME3010-R68M 0.68 20 0.048 2.50 2.15
TPSME3010-1R0M 1.00 20 0.066 2.15 2.00
TPSME3010-1R5M 1.50 20 0.078 1.65 1.70
TPSME3010-2R2M 2.20 20 0.096 1.35 1.55
TPSME3010-3R3M 3.30 20 0.145 1.20 1.25
TPSME3010-4R7M 4.70 20 0.222 1.10 1.05
TPSME3010-6R8M 6.80 20 0.330 0.85 0.70
TPSME3010-8R2M 8.20 20 0.348 0.80 0.80
TPSME3010-100M 10.00 20 0.480 0.70 0.70
TPSME3010-150M 15.00 20 0.624 0.60 0.60
TPSME3010-220M 22.00 20 1.000 0.50 0.50
TPSME3010-330M 10.00 20 0.480 0.70 0.70
備註:
  • 在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .

注意:
  • 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
  • Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
  • 工作溫度範圍 -55°C to +125°C .

SMT 大電流功率型 (TPSME3012) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME3012-R82M 0.82 20 0.039 2.60 3.30
TPSME3012-1R0M 1.00 20 0.048 2.50 3.30
TPSME3012-1R2M 1.20 20 0.048 2.15 2.60
TPSME3012-1R5M 1.50 20 0.060 2.10 2.30
TPSME3012-2R2M 2.20 20 0.075 1.65 2.10
TPSME3012-3R3M 3.30 20 0.108 1.45 1.70
TPSME3012-4R7M 4.70 20 0.144 1.15 1.50
TPSME3012-6R8M 6.80 20 0.210 1.05 1.15
TPSME3012-100M 10.00 20 0.312 0.75 1.00
TPSME3012-150M 15.00 20 0.420 0.60 0.85
TPSME3012-180M 18.00 20 0.576 0.60 0.78
TPSME3012-220M 22.00 20 0.588 0.50 0.75
TPSME3012-330M 33.00 20 0.960 0.47 0.55
TPSME3012-470M 47.00 20 1.560 0.45 0.45

SMT 大電流功率型 (TPSME3012 I Series) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME3012l1R0M 1.00 20 0.055 6.00 3.10
TPSME3012l2R2M 2.20 20 0.108 3.35 2.35
TPSME3012l4R7M 4.70 20 0.235 2.50 1.50

SMT 大電流功率型 (TPSME3012 B Series) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME3012B100M 10.00 20 0.415 1.10 0.90
TPSME3012B220M 22.00 20 0.800 0.75 0.70
備註:
  • 在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .

注意:
  • 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
  • Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
  • 工作溫度範圍 -55°C to +125°C .

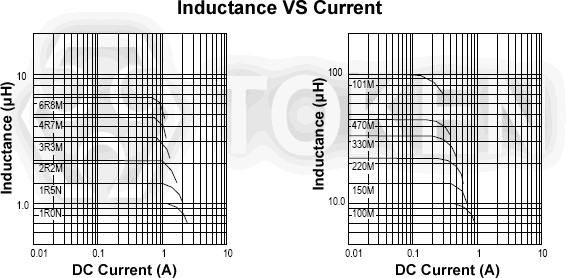

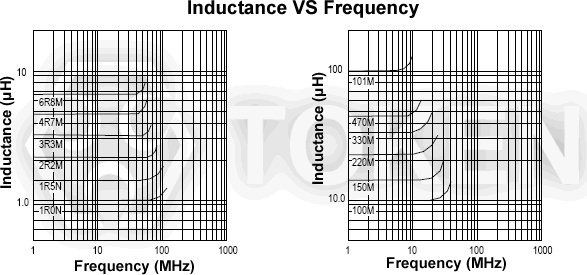

SMT 大電流功率型 (TPSME3015) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME3015-1R0M 1.00 20 0.040 2.80 2.85
TPSME3015-1R2M 1.20 20 0.048 2.80 2.65
TPSME3015-1R5M 1.50 20 0.055 2.75 2.60
TPSME3015-2R2M 2.20 20 0.072 2.10 2.25
TPSME3015-3R3M 3.30 20 0.102 1.75 1.85
TPSME3015-3R9M 3.90 20 0.132 1.50 1.70
TPSME3015-4R7M 4.70 20 0.145 1.45 1.50
TPSME3015-5R6M 5.60 20 0.156 1.20 1.50
TPSME3015-6R8M 6.80 20 0.200 1.15 1.30
TPSME3015-8R2M 8.20 20 0.228 1.05 1.20
TPSME3015-100M 10.00 20 0.300 1.10 1.05
TPSME3015-120M 12.00 20 0.300 0.85 1.05
TPSME3015-150M 15.00 20 0.420 0.80 0.95
TPSME3015-220M 22.00 20 0.545 0.65 0.85
TPSME3015-330M 33.00 20 0.852 0.50 0.65
TPSME3015-470M 47.00 20 1.200 0.45 0.55
TPSME3015-680M 68.00 20 2.400 0.34 0.40
備註:
  • 在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .

注意:
  • 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
  • Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
  • 工作溫度範圍 -55°C to +125°C .

SMT 大電流功率型 (TPSME4012) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME4012-R82M 0.82 20 0.065 3.65 2.20
TPSME4012-1R0M 1.00 20 0.065 3.20 2.20
TPSME4012-1R5M 1.50 20 0.078 2.50 2.00
TPSME4012-2R2M 2.20 20 0.104 2.10 2.10
TPSME4012-3R3M 3.30 20 0.143 1.95 1.70
TPSME4012-4R7M 4.70 20 0.182 1.55 1.50
TPSME4012-5R6M 5.60 20 0.215 1.60 1.35
TPSME4012-6R8M 6.80 20 0.257 1.40 1.30
TPSME4012-100M 10.00 20 0.312 1.05 1.05
TPSME4012-150M 15.00 20 0.494 0.90 0.90
TPSME4012-220M 22.00 20 0.741 0.70 0.75
TPSME4012-470M 47.00 20 1.760 0.45 0.45
TPSME4012-101M 100.00 20 3.600 0.35 0.30
備註:
  • 在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .

注意:
  • 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
  • Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
  • 工作溫度範圍 -55°C to +125°C .

SMT 大電流功率型 (TPSME4018) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME4018-1R0M 1.00 20 0.030 4.85 3.80
TPSME4018-1R2M 1.20 20 0.030 4.80 3.80
TPSME4018-1R5M 1.50 20 0.036 4.25 3.20
TPSME4018-2R2M 2.20 20 0.048 3.40 2.90
TPSME4018-3R3M 3.30 20 0.060 3.00 2.50
TPSME4018-3R9M 3.90 20 0.078 2.80 2.20
TPSME4018-4R7M 4.70 20 0.078 2.30 2.20
TPSME4018-6R8M 6.80 20 0.108 1.85 1.90
TPSME4018-100M 10.00 20 0.168 1.55 1.30
TPSME4018-150M 15.00 20 0.228 1.25 1.20
TPSME4018-220M 22.00 20 0.336 1.10 1.10
TPSME4018-330M 33.00 20 0.480 0.90 0.85
TPSME4018-470M 47.00 20 0.720 0.80 0.70
TPSME4018-101M 100.00 20 1.740 0.55 0.35
備註:
  • 在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .

注意:
  • 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
  • Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
  • 工作溫度範圍 -55°C to +125°C .

SMT 大電流功率型 (TPSME4030) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME4030-R91M 0.91 20 0.029 7.30 3.50
TPSME4030-1R0M 1.00 20 0.034 6.50 3.30
TPSME4030-1R2M 1.20 20 0.038 6.00 3.25
TPSME4030-1R5M 1.50 20 0.039 5.50 3.20
TPSME4030-2R2M 2.20 20 0.046 4.70 2.85
TPSME4030-3R3M 3.30 20 0.052 3.70 2.65
TPSME4030-4R7M 4.70 20 0.078 3.20 2.20
TPSME4030-6R8M 6.80 20 0.109 2.80 1.80
TPSME4030-100M 10.00 20 0.125 2.20 1.65
TPSME4030-120M 12.00 20 0.170 2.10 1.45
TPSME4030-150M 15.00 20 0.245 1.90 1.20
TPSME4030-220M 22.00 20 0.295 1.50 1.10
TPSME4030-330M 33.00 20 0.415 1.30 0.95
TPSME4030-390M 39.00 20 0.450 1.10 0.90
TPSME4030-470M 47.00 20 0.580 1.05 0.80
TPSME4030-560M 56.00 20 0.720 0.95 0.70
TPSME4030-620M 62.00 20 1.080 0.85 0.60
TPSME4030-680M 68.00 20 1.130 0.85 0.55
TPSME4030-101M 100.00 20 1.450 0.75 0.50
TPSME4030-121M 120.00 20 1.630 0.60 0.47
TPSME4030-151M 150.00 20 1.720 0.60 0.46
TPSME4030-331M 330.00 20 4.080 0.38 0.30
備註:
  • 在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .

注意:
  • 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
  • Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
  • 工作溫度範圍 -55°C to +125°C .

SMT 大電流功率型 (TPSME5020) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME5020-R47M 0.47 20 0.017 6.15 4.60
TPSME5020-R75M 0.75 20 0.022 5.50 4.00
TPSME5020-1R0M 1.00 20 0.026 4.10 3.80
TPSME5020-1R2M 1.20 20 0.029 4.50 3.55
TPSME5020-1R5M 1.50 20 0.034 4.10 3.20
TPSME5020-2R2M 2.20 20 0.042 3.20 2.90
TPSME5020-2R7M 2.70 20 0.049 2.90 2.70
TPSME5020-3R0M 3.00 20 0.049 2.55 2.70
TPSME5020-3R3M 3.30 20 0.056 2.55 2.50
TPSME5020-3R6M 3.60 20 0.056 2.80 2.50
TPSME5020-3R9M 3.90 20 0.056 2.30 2.50
TPSME5020-4R3M 4.30 20 0.074 2.50 2.20
TPSME5020-4R7M 4.70 20 0.074 2.50 2.20
TPSME5020-5R1M 5.10 20 0.083 2.25 2.05
TPSME5020-5R6M 5.60 20 0.083 2.30 2.05
TPSME5020-6R8M 6.80 20 0.108 2.05 1.80
TPSME5020-7R5M 7.50 20 0.117 1.85 1.75
TPSME5020-8R2M 8.20 20 0.127 1.85 1.65
TPSME5020-9R1M 9.10 20 0.143 1.70 1.55
TPSME5020-100M 10.00 20 0.143 1.70 1.55
TPSME5020-120M 12.00 20 0.182 1.50 1.40
TPSME5020-150M 15.00 20 0.215 1.35 1.25
TPSME5020-180M 18.00 20 0.260 1.25 1.15
TPSME5020-220M 22.00 20 0.294 1.15 1.10
備註:
  • 在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .

注意:
  • 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
  • Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
  • 工作溫度範圍 -55°C to +125°C .

SMT 大電流功率型 (TPSME6020) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME6020-1R0M 1.0 20 0.028 4.10 3.40
TPSME6020-1R5N 1.5 30 0.028 3.90 3.10
TPSME6020-2R2N 2.2 30 0.047 3.55 2.60
TPSME6020-3R3N 3.3 30 0.061 2.90 2.50
TPSME6020-4R7N 4.7 30 0.078 2.80 1.90
TPSME6020-5R6N 5.6 30 0.094 2.20 1.80
TPSME6020-6R8N 6.80 30 0.114 2.00 1.70
TPSME6020-100M 10 20 0.162 1.55 1.30
TPSME6020-150M 15 20 0.216 1.30 1.10
TPSME6020-220M 22 20 0.324 1.05 0.90
TPSME6020-470M 47 20 0.675 0.80 0.70
備註:
  • 在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .

注意:
  • 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
  • Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
  • 工作溫度範圍 -55°C to +125°C .

SMT 大電流功率型 (TPSME6028) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME6028-1R0N 1.0 30 0.016 6.50 4.50
TPSME6028-1R5N 1.5 30 0.021 5.70 4.20
TPSME6028-2R2N 2.2 30 0.027 4.90 3.60
TPSME6028-3R3M 3.30 20 0.034 3.50 3.30
TPSME6028-4R7M 4.70 20 0.045 2.90 2.70
TPSME6028-5R6M 5.60 20 0.060 2.70 2.40
TPSME6028-6R8M 6.80 20 0.076 2.60 2.30
TPSME6028-8R2M 8.20 20 0.092 2.30 2.10
TPSME6028-100M 10.0 20 0.099 1.90 1.70
TPSME6028-120M 12.0 20 0.119 1.70 1.50
TPSME6028-150M 15.0 20 0.168 1.60 1.40
TPSME6028-180M 18.0 20 0.175 1.40 1.20
TPSME6028-220M 22.0 20 0.189 1.30 1.10
TPSME6028-270M 27.0 20 0.243 1.20 1.05
TPSME6028-330M 33.0 20 0.297 1.10 1.00
TPSME6028-470M 47.0 20 0.378 1.00 0.80
TPSME6028-680M 68.0 20 0.607 0.80 0.70
TPSME6028-820M 82.0 20 0.702 0.70 0.60
TPSME6028-101M 100.0 20 0.887 0.50 0.50
備註:
  • 在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .

注意:
  • 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
  • Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
  • 工作溫度範圍 -55°C to +125°C .

SMT 大電流功率型 (TPSME6045) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME6045-1R0M 1.00 20 0.010 15.00 6.35
TPSME6045-1R2M 1.20 20 0.013 12.50 6.05
TPSME6045-1R5M 1.50 20 0.013 11.50 6.05
TPSME6045-2R2M 2.20 20 0.018 10.50 5.00
TPSME6045-3R3M 3.30 20 0.024 9.00 4.40
TPSME6045-4R7M 4.70 20 0.026 7.50 4.20
TPSME6045-6R8M 6.80 20 0.040 6.20 3.30
TPSME6045-100M 10.00 20 0.056 4.80 3.00
TPSME6045-120M 12.00 20 0.065 4.50 2.75
TPSME6045-150M 15.00 20 0.085 3.80 2.30
TPSME6045-220M 22.00 20 0.116 3.50 2.00
TPSME6045-330M 33.00 20 0.175 2.60 1.60
TPSME6045-470M 47.00 20 0.260 2.30 1.30
TPSME6045-560M 56.00 20 0.286 1.90 1.25
TPSME6045-680M 68.00 20 0.325 1.80 1.20
TPSME6045-101M 100.00 20 0.468 1.40 1.10
備註:
  • 在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .

注意:
  • 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
  • Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
  • 工作溫度範圍 -55°C to +125°C .

SMT 大電流功率型 (TPSME8040) 电性表

產品型號 電感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
額定電流 Typ. (A)
額定電流 Idc (A) L↓30% 飽和電流 Isat (A) L↑40°C
TPSME8040-0R9M 0.9 30 0.008 11.0 7.8
TPSME8040-1R4M 1.4 30 0.010 9.0 7.0
TPSME8040-2R0M 2.0 30 0.012 7.4 6.3
TPSME8040-3R6M 3.6 30 0.020 5.3 4.9
TPSME8040-4R7M 4.7 30 0.024 4.7 4.1
TPSME8040-6R8M 6.8 30 0.033 4.0 3.7
TPSME8040-100M 10.0 20 0.045 3.4 3.1
TPSME8040-150M 15.0 20 0.065 2.7 2.4
TPSME8040-220M 22.0 20 0.086 2.2 2.2
TPSME8040-330M 33.0 20 0.130 1.9 1.7
TPSME8040-470M 47.0 20 0.195 1.5 1.4
TPSME8040-680M 68.0 20 0.299 1.2 1.1
TPSME8040-101M 100.0 20 0.377 1.0 1.0
備註:
  • 在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .

注意:
  • 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
  • Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
  • 工作溫度範圍 -55°C to +125°C .

電氣參數

项 目 性 能 试 验 方 法
直流叠加特性 加额定电流时电感值的变化为初始值的35%以内 用LCR及相应的偏置电源
测定
温度变化 40℃以内 加额定电流,用表面温度计测其温度
过载试验 产品主体不发生表面碎裂、烧焦、终端无松动,无开路等现象 施2倍的额定电流持续5分钟。
绝缘电阻 100MΩ以上 在磁心与绕组间施加100V直流电压持续5分钟后
使用温度 包括产品自身发热温度 -40℃~100℃
存储温度特性 产品外观无异常
特性规格范围内
-40℃~100℃
耐湿特性 产品外观无异常
特性规格范围内
1. 温度:40 ± 2℃;
2.湿度:90%~95%;
3.时间:96 ± 2小时。

SMT 大電流功率型 (TPSME) 料號標識

TPSME 3010 - R10 M

型號
TPSME
尺寸 (L×M)(mm)
201610 2.0×1.6
252010 2.5×2.0
252012 2.5×2.0
3010 3.0×3.0
3012 3.0×3.0
3015 3.0×3.0
4012 4.0×4.0
4018 4.0×4.0
4030 4.0×4.0
5020 5.0×5.0
5040 5.0×5.0
6020 6.0×6.0
6028 6.0×6.0
6045 6.0×6.0
8040 8.0×8.0

電感值
R24 0.24µH
1R0 1.00µH
100 10.00µH
101 100.00µH
誤差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
