SMT 大電流繞線電感器 (TPSLF12555/12565/12575) 產品簡介
德鍵電子 TPSLF12555/12565/12575 功率型系列，貼片低直流阻抗大電流繞線電感器，採用閉磁路構造設計，斷線對策構造，具有體積小、厚度薄、容易表面貼裝，具有高功率、高磁飽和性、高品質、高能量存儲、耐大電流、低電阻、低漏磁特點。同時具有良好的焊錫性及耐熱性。産品包裝符合 EIA-481 標準，適用于 SMT 自動貼片。
德鍵 TPSLF 系列的平底表面設計，可確保穩固的安裝，具有優異的端面強度，良好的焊錫性，及耐熱度。此系列電感有電磁屏蔽設計，因此具有低磁漏，低直流電阻，耐大電流等特點，而廣泛應用于高精度的工業設備中。軸包裝，易用自動化裝配。
德鍵電子生產貼片功率電感、大電流電感、晶片電感、1008 線圈電感，0603 線圈電感，0805 線圈電感，0402 線圈電感。這些終端產品包括新一代行動終端、電視遊樂器、電腦周邊設備、DELL筆記型電腦、小型通信機器、直流轉換器、桌上型電腦、伺服器、顯示卡、可攜式遊戲設備、個人導航系統等。
特性 :
- 輕便薄小。
- 閉磁路構造設計。
- 大電流低直流阻抗。
用途 :
- 筆記型電腦、PDA。
- 攜帶機器之直流轉換器。
- 液晶電視、攝影機、數位相機。

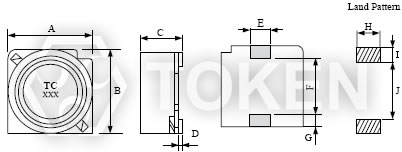

SMT 低直流阻抗功率型 (TPSLF12555/12565/12575) 結構圖及規格尺寸
|
|||||||||||
| 型號 | A±0.3 | B±0.3 | C±0.3 | D(Ref) | E(Ref) | F(Ref) | G(Ref) | H | I | J | |
| TPSLF12555 | 12.5 | 12.5 | 5.5 | 0.1 | 3.0 | 8.3 | 2.0 | 3.2 | 2.5 | 8.6 | |
| TPSLF12565 | 12.5 | 12.5 | 6.5 | 0.1 | 3.0 | 8.3 | 2.0 | 3.2 | 2.5 | 8.6 | |
| TPSLF12575 | 12.5 | 12.5 | 7.5 | 0.1 | 3.0 | 8.3 | 2.0 | 3.2 | 2.5 | 8.6 | |
注: 可依客戶特殊需求設計
SMT 低直流阻抗功率型 (TPSLF12555) 特性規格
| 產品料號 | 電感值 (µH)(L) | 測試頻率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格電流(A)(max) |
| TPSLF12555 - 6R0N | 6.00 | 1 | 0.0164 | 3.60 |
| TPSLF12555 - 100M | 10.00 | 1 | 0.0215 | 3.40 |
| TPSLF12555 - 150M | 15.00 | 1 | 0.0259 | 2.80 |
| TPSLF12555 - 220M | 22.00 | 1 | 0.0338 | 2.30 |
| TPSLF12555 - 330M | 33.00 | 1 | 0.0415 | 1.90 |
| TPSLF12555 - 470M | 47.00 | 1 | 0.0618 | 1.60 |
| TPSLF12555 - 680M | 68.00 | 1 | 0.0832 | 1.30 |
| TPSLF12555 - 101M | 100.00 | 1 | 0.117 | 1.10 |
| TPSLF12555 - 151M | 150.00 | 1 | 0.190 | 0.88 |
| TPSLF12555 - 221M | 220.00 | 1 | 0.270 | 0.72 |
| TPSLF12555 - 331M | 330.00 | 1 | 0.410 | 0.59 |
| TPSLF12555 - 471M | 470.00 | 1 | 0.520 | 0.49 |
| TPSLF12555 - 681M | 680.00 | 1 | 0.760 | 0.43 |
| TPSLF12555 - 102M | 1000.00 | 1 | 1.120 | 0.34 |
| TPSLF12555 - 152M | 1500.00 | 1 | 1.730 | 0.29 |
Note: 測試頻率：1KHz / 0.25V.
操作溫度：-40°C ~ +85°C.
感量下降 = 10% typ. at IDC.
SMT 低直流阻抗功率型 (TPSLF12565) 特性規格
| 產品料號 | 電感值 (µH)(L) | 測試頻率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格電流(A)(max) |
| TPSLF12565 - 2R0N | 2.00 | 1 | 0.0117 | 10.00 |
| TPSLF12565 - 4R2N | 4.20 | 1 | 0.0150 | 7.30 |
| TPSLF12565 - 7R0N | 7.00 | 1 | 0.0177 | 5.70 |
| TPSLF12565 - 100M | 10.00 | 1 | 0.0202 | 5.00 |
| TPSLF12565 - 150M | 15.00 | 1 | 0.0237 | 4.20 |
| TPSLF12565 - 220M | 22.00 | 1 | 0.0316 | 3.50 |
| TPSLF12565 - 330M | 33.00 | 1 | 0.0406 | 2.80 |
| TPSLF12565 - 470M | 47.00 | 1 | 0.0578 | 2.40 |
| TPSLF12565 - 680M | 68.00 | 1 | 0.0787 | 2.00 |
| TPSLF12565 - 101M | 100.00 | 1 | 0.123 | 1.60 |
| TPSLF12565 - 221M | 220.00 | 1 | 0.273 | 1.00 |
Note: 測試頻率：1KHz / 0.25V.
操作溫度：-40°C ~ +85°C.
感量下降 = 10% typ. at IDC.
SMT 低直流阻抗功率型 (TPSLF12575) 特性規格
| 產品料號 | 電感值 (µH)(L) | 測試頻率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格電流(A)(max) |
| TPSLF12575 - 1R2N | 1.20 | 1 | 0.0050 | 13.00 |
| TPSLF12575 - 2R7N | 2.70 | 1 | 0.0094 | 10.00 |
| TPSLF12575 - 3R9N | 3.90 | 1 | 0.0104 | 9.00 |
| TPSLF12575 - 5R6N | 5.60 | 1 | 0.0116 | 7.80 |
| TPSLF12575 - 6R8N | 6.80 | 1 | 0.0131 | 7.20 |
| TPSLF12575 - 100M | 10.00 | 1 | 0.0156 | 5.50 |
| TPSLF12575 - 150M | 15.00 | 1 | 0.0184 | 4.70 |
| TPSLF12575 - 220M | 22.00 | 1 | 0.0263 | 4.00 |
| TPSLF12575 - 330M | 33.00 | 1 | 0.0395 | 3.20 |
| TPSLF12575 - 470M | 47.00 | 1 | 0.0528 | 2.70 |
| TPSLF12575 - 680M | 68.00 | 1 | 0.0778 | 2.00 |
| TPSLF12575 - 101M | 100.00 | 1 | 0.125 | 1.90 |
| TPSLF12575 - 151M | 150.00 | 1 | 0.175 | 1.50 |
| TPSLF12575 - 221M | 220.00 | 1 | 0.258 | 1.30 |
Note: 測試頻率：1KHz / 0.25V.
操作溫度：-40°C ~ +85°C.
感量下降 = 10% typ. at IDC.
SMT 低直流阻抗功率型 (TPSLF12555/12565/12575) 料號標識
| TPSLF12555 | - | 100 | M | ||||||||||||||
| 1 | 2 | 3 | |||||||||||||||
|
|
|
|||||||||||||||
