SMT 功率繞線電感器
大電流低直流阻抗 (TPSLF6028/7032/7045/10145)- “SLF 系列” 欄目分頁：
- 1. SMT 功率繞線電感器 (TPSLF)-6028/7032/7045/10145
- 2. SMT 功率繞線電感器 (TPSLF)-12555/12565/12575

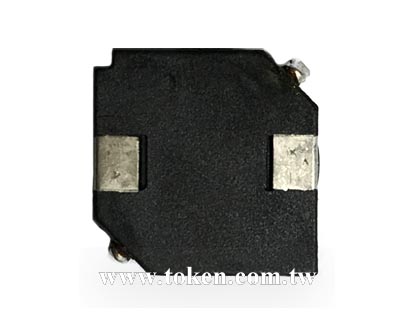

SMT 功率繞線電感器 (TPSLF6028/7032/7045/10145) 產品簡介
德鍵電子 TPSLF6028/7032/7045/10145 大電流低直流阻抗系列，貼片功率繞線電感器，採用閉磁路構造設計，斷線對策構造，具有體積小、厚度薄、容易表面貼裝，具有高功率、高磁飽和性、高品質、高能量存儲、耐大電流、低電阻、低漏磁特點。同時具有良好的焊錫性及耐熱性。産品包裝符合 EIA-481 標準，適用于 SMT 自動貼片。
德鍵電子生產貼片功率電感、大電流電感、晶片電感、1008 線圈電感，0603 線圈電感，0805 線圈電感，0402 線圈電感。這些終端產品包括新一代行動終端、電視遊樂器、電腦周邊設備、DELL 筆記型電腦、小型通信機器、直流轉換器、桌上型電腦、伺服器、顯示卡、可攜式遊戲設備、個人導航系統等。
TPSLF6028/7032/7045/10145 系列的平底表面設計，可確保穩固的安裝，具有優異的端面強度，良好的焊錫性，及耐熱度。此系列電感有電磁屏蔽設計，因此具有低磁漏，低直流電阻，耐大電流等特點，而廣泛應用于高精度的工業設備中。軸包裝，易用自動化裝配。
特性 :
- 輕便薄小。
- 閉磁路構造設計。
- 大電流低直流阻抗。
用途 :
- 筆記型電腦、PDA。
- 攜帶機器之直流轉換器。
- 液晶電視、攝影機、數位相機。

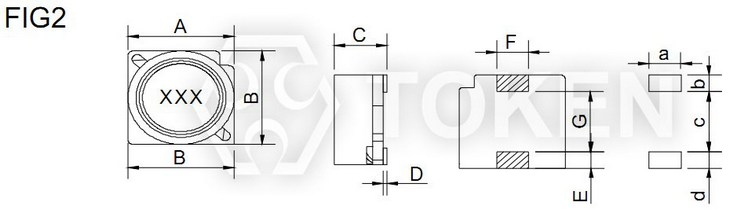

大電流低直流阻抗 (TPSLF6028/7032/7045/10145) 結構圖及規格尺寸
|
|||||||||
| 型號 | A(max) | B(max) | C(max) | D±0.2 | E(max) | F | G | H | |
| TPSLF6028 | 6.2 | 6.2 | 3.0 | 1.8 | 3.0 | 2.2 | 1.8 | 2.5 | |
| TPSLF7032 | 7.4 | 7.4 | 3.5 | 2.0 | 5.4 | 3.0 | 2.0 | 4.4 | |
| TPSLF7045 | 7.4 | 7.4 | 5.1 | 2.0 | 5.4 | 3.0 | 2.0 | 4.4 | |
| TPSLF10145 | 10.1 | 10.1 | 4.5 | 2.0 | 6.0 | 3.0 | 2.5 | 5.6 | |
注: 可依客戶特殊需求設計
大電流低直流阻抗 (TPSLF6028) 特性規格
| 產品料號 | 電感值 (µH)(L) | 測試頻率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格電流(A)(max) |
| TPSLF6028 - 100M | 10.00 | 1 | 0.150 | 1.10 |
| TPSLF6028 - 120M | 12.00 | 1 | 0.200 | 1.00 |
| TPSLF6028 - 150M | 15.00 | 1 | 0.230 | 0.90 |
| TPSLF6028 - 180M | 18.00 | 1 | 0.270 | 0.80 |
| TPSLF6028 - 220M | 22.00 | 1 | 0.340 | 0.74 |
| TPSLF6028 - 270M | 27.00 | 1 | 0.380 | 0.66 |
| TPSLF6028 - 330M | 33.00 | 1 | 0.450 | 0.59 |
| TPSLF6028 - 390M | 39.00 | 1 | 0.490 | 0.54 |
| TPSLF6028 - 470M | 47.00 | 1 | 0.690 | 0.50 |
| TPSLF6028 - 560M | 56.00 | 1 | 0.780 | 0.46 |
| TPSLF6028 - 680M | 68.00 | 1 | 1.070 | 0.42 |
| TPSLF6028 - 820M | 82.00 | 1 | 1.210 | 0.38 |
| TPSLF6028 - 101M | 100.00 | 1 | 1.390 | 0.34 |
| TPSLF6028 - 121M | 120.00 | 1 | 1.900 | 0.31 |
| TPSLF6028 - 151M | 150.00 | 1 | 2.180 | 0.28 |
| TPSLF6028 - 181M | 180.00 | 1 | 2.770 | 0.26 |
| TPSLF6028 - 221M | 220.00 | 1 | 3.120 | 0.23 |
| TPSLF6028 - 271M | 270.00 | 1 | 4.380 | 0.22 |
| TPSLF6028 - 331M | 330.00 | 1 | 4.940 | 0.19 |
Note: 測試頻率：1KHz / 0.25V.
操作溫度：-40°C ~ +85°C.
感量下降 = 10% typ. at IDC.
大電流低直流阻抗 (TPSLF7032) 特性規格
| 產品料號 | 電感值 (µH)(L) | 測試頻率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格電流(A)(max) |
| TPSLF7032 - 1R0M | 1.00 | 1 | 0.019 | 3.12 |
| TPSLF7032 - 1R5M | 1.50 | 1 | 0.023 | 2.85 |
| TPSLF7032 - 1R8M | 1.80 | 1 | 0.028 | 2.66 |
| TPSLF7032 - 2R2M | 2.20 | 1 | 0.028 | 2.66 |
| TPSLF7032 - 2R7M | 2.70 | 1 | 0.030 | 2.40 |
| TPSLF7032 - 3R3M | 3.30 | 1 | 0.035 | 2.26 |
| TPSLF7032 - 4R7M | 4.70 | 1 | 0.043 | 1.96 |
| TPSLF7032 - 5R6M | 5.60 | 1 | 0.050 | 1.80 |
| TPSLF7032 - 6R8M | 6.80 | 1 | 0.055 | 1.76 |
| TPSLF7032 - 8R2M | 8.20 | 1 | 0.065 | 1.50 |
| TPSLF7032 - 100M | 10.00 | 1 | 0.080 | 1.34 |
| TPSLF7032 - 120M | 12.00 | 1 | 0.090 | 1.23 |
| TPSLF7032 - 150M | 15.00 | 1 | 0.120 | 1.09 |
| TPSLF7032 - 180M | 18.00 | 1 | 0.130 | 0.99 |
| TPSLF7032 - 220M | 22.00 | 1 | 0.150 | 0.90 |
| TPSLF7032 - 270M | 27.00 | 1 | 0.210 | 0.81 |
| TPSLF7032 - 330M | 33.00 | 1 | 0.250 | 0.72 |
| TPSLF7032 - 390M | 39.00 | 1 | 0.310 | 0.67 |
| TPSLF7032 - 470M | 47.00 | 1 | 0.350 | 0.60 |
| TPSLF7032 - 560M | 56.00 | 1 | 0.430 | 0.55 |
| TPSLF7032 - 680M | 68.00 | 1 | 0.520 | 0.50 |
| TPSLF7032 - 820M | 82.00 | 1 | 0.600 | 0.46 |
| TPSLF7032 - 101M | 100.00 | 1 | 0.790 | 0.41 |
| TPSLF7032 - 121M | 120.00 | 1 | 0.804 | 0.35 |
| TPSLF7032 - 151M | 150.00 | 1 | 1.100 | 0.30 |
| TPSLF7032 - 181M | 180.00 | 1 | 1.250 | 0.28 |
| TPSLF7032 - 221M | 220.00 | 1 | 1.560 | 0.25 |
| TPSLF7032 - 271M | 270.00 | 1 | 1.830 | 0.24 |
| TPSLF7032 - 331M | 330.00 | 1 | 2.900 | 0.23 |
| TPSLF7032 - 391M | 390.00 | 1 | 3.300 | 0.22 |
| TPSLF7032 - 471M | 470.00 | 1 | 3.600 | 0.21 |
| TPSLF7032 - 561M | 560.00 | 1 | 4.100 | 0.19 |
| TPSLF7032 - 681M | 680.00 | 1 | 4.600 | 0.18 |
| TPSLF7032 - 821M | 820.00 | 1 | 5.900 | 0.12 |
| TPSLF7032 - 102M | 1000.00 | 1 | 7.020 | 0.10 |
Note: 測試頻率：1KHz / 0.25V.
操作溫度：-40°C ~ +85°C.
感量下降 = 10% typ. at IDC.
大電流低直流阻抗 (TPSLF7045) 特性規格
| 產品料號 | 電感值 (µH)(L) | 測試頻率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格電流(A)(max) |
| TPSLF7045 - 1R0M | 1.00 | 1 | 0.023 | 2.88 |
| TPSLF7045 - 1R2M | 1.20 | 1 | 0.025 | 2.85 |
| TPSLF7045 - 1R5M | 1.50 | 1 | 0.027 | 2.61 |
| TPSLF7045 - 2R2M | 2.20 | 1 | 0.030 | 2.46 |
| TPSLF7045 - 3R3M | 3.30 | 1 | 0.035 | 2.28 |
| TPSLF7045 - 4R7M | 4.70 | 1 | 0.041 | 2.08 |
| TPSLF7045 - 5R6M | 5.60 | 1 | 0.044 | 2.00 |
| TPSLF7045 - 6R8M | 6.80 | 1 | 0.047 | 1.94 |
| TPSLF7045 - 8R2M | 8.20 | 1 | 0.048 | 1.80 |
| TPSLF7045 - 100M | 10.00 | 1 | 0.050 | 1.68 |
| TPSLF7045 - 120M | 12.00 | 1 | 0.070 | 1.54 |
| TPSLF7045 - 150M | 15.00 | 1 | 0.080 | 1.39 |
| TPSLF7045 - 180M | 18.00 | 1 | 0.090 | 1.26 |
| TPSLF7045 - 220M | 22.00 | 1 | 0.110 | 1.13 |
| TPSLF7045 - 270M | 27.00 | 1 | 0.150 | 1.02 |
| TPSLF7045 - 330M | 33.00 | 1 | 0.170 | 0.84 |
| TPSLF7045 - 390M | 39.00 | 1 | 0.180 | 0.80 |
| TPSLF7045 - 470M | 47.00 | 1 | 0.200 | 0.76 |
| TPSLF7045 - 560M | 56.00 | 1 | 0.280 | 0.64 |
| TPSLF7045 - 680M | 68.00 | 1 | 0.320 | 0.60 |
| TPSLF7045 - 820M | 82.00 | 1 | 0.350 | 0.57 |
| TPSLF7045 - 101M | 100.00 | 1 | 0.400 | 0.50 |
| TPSLF7045 - 121M | 120.00 | 1 | 0.440 | 0.47 |
| TPSLF7045 - 151M | 150.00 | 1 | 0.730 | 0.40 |
| TPSLF7045 - 181M | 180.00 | 1 | 0.780 | 0.39 |
| TPSLF7045 - 221M | 220.00 | 1 | 0.940 | 0.33 |
| TPSLF7045 - 271M | 270.00 | 1 | 1.250 | 0.31 |
| TPSLF7045 - 331M | 330.00 | 1 | 1.400 | 0.27 |
| TPSLF7045 - 391M | 390.00 | 1 | 1.520 | 0.27 |
| TPSLF7045 - 471M | 470.00 | 1 | 1.700 | 0.25 |
| TPSLF7045 - 561M | 560.00 | 1 | 2.390 | 0.22 |
| TPSLF7045 - 681M | 680.00 | 1 | 2.500 | 0.20 |
| TPSLF7045 - 821M | 820.00 | 1 | 3.000 | 0.18 |
| TPSLF7045 - 102M | 1000.00 | 1 | 4.100 | 0.17 |
Note: 測試頻率：1KHz / 0.25V.
操作溫度：-40°C ~ +85°C.
感量下降 = 10% typ. at IDC.
大電流低直流阻抗 (TPSLF10145) 特性規格
| 產品料號 | 電感值 (µH)(L) | 測試頻率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格電流(A)(max) |
| TPSLF10145 - 100M | 10.00 | 1 | 0.0364 | 3.00 |
| TPSLF10145 - 150M | 15.00 | 1 | 0.0472 | 2.40 |
| TPSLF10145 - 220M | 22.00 | 1 | 0.0591 | 2.10 |
| TPSLF10145 - 330M | 33.00 | 1 | 0.0815 | 1.60 |
| TPSLF10145 - 470M | 47.00 | 1 | 0.100 | 1.40 |
| TPSLF10145 - 680M | 68.00 | 1 | 0.140 | 1.20 |
| TPSLF10145 - 101M | 100.00 | 1 | 0.200 | 1.00 |
| TPSLF10145 - 151M | 150.00 | 1 | 0.350 | 0.79 |
| TPSLF10145 - 221M | 220.00 | 1 | 0.470 | 0.65 |
| TPSLF10145 - 331M | 330.00 | 1 | 0.680 | 0.54 |
| TPSLF10145 - 471M | 470.00 | 1 | 1.030 | 0.47 |
| TPSLF10145 - 681M | 680.00 | 1 | 1.600 | 0.38 |
| TPSLF10145 - 102M | 1000.00 | 1 | 2.800 | 0.32 |
| TPSLF10145 - 152M | 1500.00 | 1 | 3.400 | 0.22 |
Note: 測試頻率：1KHz / 0.25V.
操作溫度：-40°C ~ +85°C.
感量下降 = 10% typ. at IDC.
大電流低直流阻抗 (TPSLF6028/7032/7045/10145) 料號標識
| TPSLF6028 | - | 100 | M | ||||||||||||||||
| 1 | 2 | 3 | |||||||||||||||||
|
|
|
|||||||||||||||||
