貼片大功率線繞電感器
大電流型 (TPSRH-8D28/8D43)貼片大功率線繞電感器 (TPSRH-8D28/8D43) 產品簡介
貼片大功率線繞電感器
TPSRH-8D28/8D43 系列
德鍵電子 TPSRH-8D28/8D43 高電流系列貼片大功率線繞電感器，採用閉磁路構造貼片設計，平底表面確保安裝可靠，此系列電感具有低漏磁，低直流電阻，和高耐電流的特點。因為有電磁屏蔽而被廣泛應用于移動電話，個人電腦等各種高精度工業設備。可提供編帶包裝便于自動化裝配。
晶片功率電感是用線圈制作的，它的作用多是扼流濾波和濾除高頻雜波，它的外形有很多種：有的像電阻、有的像二極管、有的一看上去就是線圈。通常只有像電阻的那種電感才能讀出電感值，因為只有這種有色環，其它的沒有。晶片功率電感的外形和數字標識型晶片電阻是一樣的，只是它沒有數字，取而代之的是一個小圓圈。在一定意義上說各種變壓器，其實都是由電感器組成的。
德鍵電子生產功率電感、大電流電感、晶片電感、1008 線繞電感，0603 線繞電感，0805 線繞電感，0402 線繞電感。這些終端產品包括新一代行動終端、電視遊樂器、電腦周邊設備、DELL筆記型電腦、小型通信機器、直流轉換器、桌上型電腦、伺服器、顯示卡、可攜式遊戲設備、個人導航系統等。閉磁式功率電感器不僅對電訊、消費和工業電子應用是理想選擇，尤其適用於汽車領域。
特性 :
- 閉磁路構造設計，輕便薄小。
- 大電流低直流阻抗。
用途 :
- 攜帶機器之直流轉換器、筆記型電腦。
- 攝影機、液晶電視、數位相機、PDA。

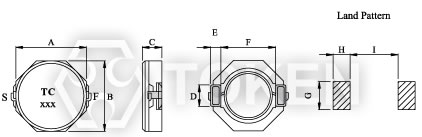

功率線繞 (TPSRH-8D28/8D43) 結構圖及規格尺寸
|
||||||||||
| 型號 | A(max) | B(max) | C(max) | D | E | F | G | H | I | |
| TPSRH8D28 | 8.3 | 8.3 | 3.0 | 2.5 | 1.2 | 6.3 | 2.8 | 2.0 | 6.1 | |
| TPSRH8D43 | 8.3 | 8.3 | 4.5 | 2.5 | 1.2 | 6.3 | 2.8 | 2.0 | 6.1 | |
注: 可依客戶特殊需求設計
功率線繞 (TPSRH8D28) 特性規格
| 產品料號 | 電感值 (µH)(L) | 測試頻率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格電流(A)(max) | 溫昇電流(A)(max) |
| TPSRH8D28 - 2R5N | 2.50 | 100 | 0.015 | 4.50 | 4.90 |
| TPSRH8D28 - 3R3N | 3.30 | 100 | 0.018 | 4.00 | 4.40 |
| TPSRH8D28 - 4R7N | 4.70 | 100 | 0.024 | 3.40 | 4.10 |
| TPSRH8D28 - 7R3N | 7.30 | 100 | 0.038 | 2.80 | 3.10 |
| TPSRH8D28 - 100N | 10.00 | 100 | 0.042 | 2.30 | 2.80 |
| TPSRH8D28 - 150N | 15.00 | 100 | 0.066 | 1.90 | 2.10 |
| TPSRH8D28 - 220N | 22.00 | 100 | 0.095 | 1.60 | 1.80 |
| TPSRH8D28 - 330N | 33.00 | 100 | 0.150 | 1.30 | 1.30 |
| TPSRH8D28 - 470N | 47.00 | 100 | 0.190 | 1.15 | 1.10 |
| TPSRH8D28 - 680M | 68.00 | 100 | 0.280 | 0.92 | 0.83 |
| TPSRH8D28 - 101M | 100.00 | 100 | 0.410 | 0.75 | 0.70 |
Note: 測試頻率：100KHz / 1V.
操作溫度：-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.
Δ40°C at Irms.
功率線繞 (TPSRH8D43) 特性規格
| 產品料號 | 電感值 (µH)(L) | 測試頻率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格電流(A)(max) | 溫昇電流(A)(max) |
| TPSRH8D43 - 2R0N | 2.00 | 100 | 0.014 | 7.00 | 6.40 |
| TPSRH8D43 - 3R9N | 3.90 | 100 | 0.019 | 5.90 | 5.00 |
| TPSRH8D43 - 4R7N | 4.70 | 100 | 0.022 | 5.60 | 4.60 |
| TPSRH8D43 - 6R8N | 6.80 | 100 | 0.025 | 4.40 | 4.20 |
| TPSRH8D43 - 100N | 10.00 | 100 | 0.036 | 4.00 | 3.60 |
| TPSRH8D43 - 150N | 15.00 | 100 | 0.053 | 2.90 | 2.65 |
| TPSRH8D43 - 220N | 22.00 | 100 | 0.075 | 2.60 | 2.10 |
| TPSRH8D43 - 330N | 33.00 | 100 | 0.125 | 2.25 | 1.60 |
| TPSRH8D43 - 470N | 47.00 | 100 | 0.150 | 1.80 | 1.45 |
| TPSRH8D43 - 680N | 68.00 | 100 | 0.240 | 1.50 | 1.20 |
| TPSRH8D43 - 101N | 100.00 | 100 | 0.360 | 1.30 | 0.92 |
Note: 測試頻率：100KHz / 1V.
操作溫度：-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.
Δ40°C at Irms.
功率線繞 (TPSRH-8D28/8D43) 料號標識
| TPSRH8D28 | - | 2R0 | N | ||||||||||||||||||||
| 1 | 2 | 3 | |||||||||||||||||||||
|
|
|
|||||||||||||||||||||
