大電流繞線電感器

功率型 (TPSRH-3D/4D/5D/6D)

SMT貼片功率型繞線電感器(TPSRH-3D/4D/5D/6D),閉磁路構造設計,
輕便薄小,大電流低直流阻抗。

大電流繞線電感器 - TPSRH5D28 系列
大電流繞線電感器
TPSRH-3D/4D/5D/6D 系列

德鍵電子 TPSRH-3D/4D/5D/6D 功率系列大電流繞線電感器,採用閉磁路構造貼片設計,平底表面確保安裝可靠,此系列電感具有低漏磁,低直流電阻,和高耐電流的特點。因為有電磁屏蔽而被廣泛應用于移動電話,個人電腦等各種高精度工業設備。可提供編帶包裝便于自動化裝配。

晶片功率電感是用線圈制作的,它的作用多是扼流濾波和濾除高頻雜波,它的外形有很多種:有的像電阻、有的像二極管、有的一看上去就是線圈。通常只有像電阻的那種電感才能讀出電感值,因為只有這種有色環,其它的沒有。晶片功率電感的外形和數字標識型晶片電阻是一樣的,只是它沒有數字,取而代之的是一個小圓圈。在一定意義上說各種變壓器,其實都是由電感器組成的。

德鍵電子生產功率電感、大電流電感、晶片電感、1008 線繞電感,0603 線繞電感,0805 線繞電感,0402 線繞電感。這些終端產品包括新一代行動終端、電視遊樂器、電腦周邊設備、IBM 筆記型電腦、小型通信機器、直流轉換器、桌上型電腦、伺服器、顯示卡、可攜式遊戲設備、個人導航系統等。閉磁式功率電感器不僅對電訊、消費和工業電子應用是理想選擇,尤其適用於汽車領域。

特性 :

  1. 閉磁路構造設計,輕便薄小。
  2. 大電流低直流阻抗。

用途 :

  1. 攜帶機器之直流轉換器、筆記型電腦。
  2. 攝影機、液晶電視、數位相機、PDA。

貼片功率型 (TPSRH-3D/4D/5D/6D) 結構圖及規格尺寸

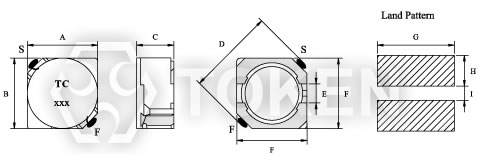

大電流繞線電感器 (TPSRH-3D/4D/5D/6D) 尺寸圖
大電流繞線電感器 (TPSRH-3D/4D/5D/6D) 尺寸圖 (Unit: mm)
型號 A±0.3 B±0.3 C(max) D(max) E(Ref.) F(Ref.) G H I
TPSRH3D16 3.9 3.9 2.0 5.6 1.0 3.5 4.6 1.60 1.4
TPSRH3D18 3.9 3.9 2.1 5.6 1.0 3.7 4.6 1.60 1.4
TPSRH3D28 3.9 3.9 3.2 5.6 1.0 3.7 4.6 1.60 1.4
TPSRH4D18 4.7 4.7 2.0 6.9 1.5 4.5 5.3 1.90 1.5
TPSRH4D28 4.7 4.7 3.0 6.9 1.5 4.5 5.3 1.90 1.5
TPSRH5D18 5.7 5.7 2.0 8.2 2.0 5.5 6.3 2.15 2.0
TPSRH5D28 5.7 5.7 3.0 8.2 2.0 5.5 6.3 2.15 2.0
TPSRH6D28 6.7 6.7 3.0 9.5 2.0 6.5 7.3 2.65 2.0
TPSRH6D38 6.7 6.7 4.0 9.5 2.0 6.5 7.3 2.65 2.0

注: 可依客戶特殊需求設計

貼片功率型 (TPSRH3D16) 特性規格

產品料號 電感值 (µH)(L) 測試頻率 ( KHz ) 直流阻抗 (Ω)(max) 定格電流(A)(max)
TPSRH3D16 - 1R0N 1.00 100 0.030 2.00
TPSRH3D16 - 1R5N 1.50 100 0.040 1.60
TPSRH3D16 - 1R8N 1.80 100 0.046 1.40
TPSRH3D16 - 2R2N 2.20 100 0.054 1.30
TPSRH3D16 - 2R7N 2.70 100 0.069 1.10
TPSRH3D16 - 3R3N 3.30 100 0.075 1.00
TPSRH3D16 - 3R9N 3.90 100 0.090 0.90
TPSRH3D16 - 4R7N 4.70 100 0.112 0.85
TPSRH3D16 - 5R6N 5.60 100 0.118 0.800
TPSRH3D16 - 6R8N 6.80 100 0.141 0.700
TPSRH3D16 - 8R2N 8.20 100 0.184 0.650
TPSRH3D16 - 100M 10.00 1 0.230 0.600
TPSRH3D16 - 120M 12.00 1 0.250 0.540
TPSRH3D16 - 150M 15.00 1 0.310 0.500
TPSRH3D16 - 180M 18.00 1 0.380 0.420
TPSRH3D16 - 220M 22.00 1 0.500 0.380
TPSRH3D16 - 270M 27.00 1 0.570 0.350
TPSRH3D16 - 330M 33.00 1 0.750 0.300

Note: 測試頻率:100uH 以下於 100KHz / 0.25V; 100uH(含100uH)以上於 1KHz / 0.3V.
操作溫度:-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.

貼片功率型 (TPSRH3D18) 特性規格

產品料號 電感值 (µH)(L) 測試頻率 ( KHz ) 直流阻抗 (Ω)(max) 定格電流(A)(max)
TPSRH3D18 - 1R0N 1.00 100 0.056 2.50
TPSRH3D18 - 1R5N 1.50 100 0.073 2.30
TPSRH3D18 - 1R8N 1.80 100 0.083 2.00
TPSRH3D18 - 2R2N 2.20 100 0.096 1.90
TPSRH3D18 - 2R7N 2.70 100 0.124 1.70
TPSRH3D18 - 3R3N 3.30 100 0.127 1.50
TPSRH3D18 - 3R9N 3.90 100 0.162 1.40
TPSRH3D18 - 4R7N 4.70 100 0.188 1.35
TPSRH3D18 - 5R6N 5.60 100 0.230 1.20
TPSRH3D18 - 6R8N 6.80 100 0.270 1.10
TPSRH3D18 - 100M 10.00 1 0.390 0.90
TPSRH3D18 - 120M 12.00 1 0.400 0.80
TPSRH3D18 - 150M 15.00 1 0.480 0.75
TPSRH3D18 - 180M 18.00 1 0.530 0.65
TPSRH3D18 - 220M 22.00 1 0.740 0.60
TPSRH3D18 - 270M 27.00 1 0.810 0.50
TPSRH3D18 - 330M 33.00 1 1.090 0.45
TPSRH3D18 - 390M 39.00 1 1.190 0.40
TPSRH3D18 - 470M 47.00 1 1.680 0.35

Note: 測試頻率:100uH 以下於 100KHz / 0.25V; 100uH(含100uH)以上於 1KHz / 0.3V.
操作溫度:-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.

貼片功率型 (TPSRH3D28) 特性規格

產品料號 電感值 (µH)(L) 測試頻率 ( KHz ) 直流阻抗 (Ω)(max) 定格電流(A)(max)
TPSRH3D28 - 3R3N 3.30 100 0.072 2.00
TPSRH3D28 - 4R7N 4.70 100 0.088 1.65
TPSRH3D28 - 6R8N 6.80 100 0.119 1.24
TPSRH3D28 - 100M 10.00 1 0.145 1.05
TPSRH3D28 - 150M 15.00 1 0.213 0.90
TPSRH3D28 - 220M 22.00 1 0.335 0.76
TPSRH3D28 - 330M 33.00 1 0.481 0.58
TPSRH3D28 - 470M 47.00 1 0.599 0.48

Note: 測試頻率:100uH 以下於 100KHz / 0.25V; 100uH(含100uH)以上於 1KHz / 0.3V.
操作溫度:-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.

貼片功率型 (TPSRH4D18) 特性規格

產品料號 電感值 (µH)(L) 測試頻率 ( KHz ) 直流阻抗 (Ω)(max) 定格電流(A)(max)
TPSRH4D18 - 1R0N 1.00 100 0.045 1.72
TPSRH4D18 - 2R2N 2.20 100 0.075 1.32
TPSRH4D18 - 2R7N 2.70 100 0.105 1.28
TPSRH4D18 - 3R3N 3.30 100 0.110 1.04
TPSRH4D18 - 3R9N 3.90 100 0.155 0.88
TPSRH4D18 - 4R7N 4.70 100 0.162 0.84
TPSRH4D18 - 5R6N 5.60 100 0.170 0.80
TPSRH4D18 - 6R8N 6.80 100 0.200 0.76
TPSRH4D18 - 8R2N 8.20 100 0.245 0.68
TPSRH4D18 - 100M 10.00 100 0.200 0.61
TPSRH4D18 - 120M 12.00 100 0.210 0.56
TPSRH4D18 - 150M 15.00 100 0.240 0.50
TPSRH4D18 - 180M 18.00 100 0.338 0.48
TPSRH4D18 - 220M 22.00 100 0.397 0.41
TPSRH4D18 - 270M 27.00 100 0.441 0.35
TPSRH4D18 - 330M 33.00 100 0.694 0.32
TPSRH4D18 - 390M 39.00 100 0.709 0.30
TPSRH4D18 - 470M 47.00 100 0.922 0.28
TPSRH4D18 - 560M 56.00 100 1.080 0.26
TPSRH4D18 - 680M 68.00 100 1.300 0.24
TPSRH4D18 - 820M 82.00 100 1.550 0.22
TPSRH4D18 - 101M 100.00 100 1.730 0.20
TPSRH4D18 - 121M 120.00 100 2.390 0.18
TPSRH4D18 - 151M 150.00 100 2.670 0.15
TPSRH4D18 - 181M 180.00 100 4.000 0.14

Note: 測試頻率:100KHz / 0.1V.
操作溫度:-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.



貼片功率型 (TPSRH4D28) 特性規格

產品料號 電感值 (µH)(L) 測試頻率 ( KHz ) 直流阻抗 (Ω)(max) 定格電流(A)(max)
TPSRH4D28 - 1R2N 1.20 100 0.0236 2.56
TPSRH4D28 - 1R8N 1.80 100 0.0275 2.20
TPSRH4D28 - 2R2N 2.20 100 0.0313 2.04
TPSRH4D28 - 2R7N 2.70 100 0.0433 1.60
TPSRH4D28 - 3R3N 3.30 100 0.0492 1.57
TPSRH4D28 - 3R9N 3.90 100 0.0648 1.44
TPSRH4D28 - 4R7N 4.70 100 0.0720 1.32
TPSRH4D28 - 5R6N 5.60 100 0.1009 1.17
TPSRH4D28 - 6R8N 6.80 100 0.1089 1.12
TPSRH4D28 - 8R2N 8.20 100 0.1175 1.04
TPSRH4D28 - 100M 10.00 100 0.1283 1.00
TPSRH4D28 - 120M 12.00 100 0.1316 0.84
TPSRH4D28 - 150M 15.00 100 0.1490 0.76
TPSRH4D28 - 180M 18.00 100 0.1660 0.72
TPSRH4D28 - 220M 22.00 100 0.2350 0.70
TPSRH4D28 - 270M 27.00 100 0.2610 0.58
TPSRH4D28 - 330M 33.00 100 0.3780 0.56
TPSRH4D28 - 390M 39.00 100 0.3837 0.50
TPSRH4D28 - 470M 47.00 100 0.5870 0.48
TPSRH4D28 - 560M 56.00 100 0.6245 0.41
TPSRH4D28 - 680M 68.00 100 0.6990 0.35
TPSRH4D28 - 820M 82.00 100 0.9148 0.32
TPSRH4D28 - 101M 100.00 100 1.020 0.29
TPSRH4D28 - 121M 120.00 100 1.270 0.27
TPSRH4D28 - 151M 150.00 100 1.350 0.24
TPSRH4D28 - 181M 180.00 100 1.540 0.22
TPSRH4D28 - 221M 220.00 100 1.720 0.20
TPSRH4D28 - 271M 270.00 100 1.950 0.16
TPSRH4D28 - 331M 330.00 100 2.660 0.14
TPSRH4D28 - 391M 390.00 100 2.830 0.13

Note: 測試頻率:100KHz / 0.1V.
操作溫度:-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.

貼片功率型 (TPSRH5D18) 特性規格

產品料號 電感值 (µH)(L) 測試頻率 ( KHz ) 直流阻抗 (Ω)(max) 定格電流(A)(max)
TPSRH5D18 - 4R1N 4.10 10 0.057 1.95
TPSRH5D18 - 5R4N 5.40 10 0.076 1.60
TPSRH5D18 - 6R2N 6.20 10 0.096 1.40
TPSRH5D18 - 8R9N 8.90 10 0.116 1.25
TPSRH5D18 - 100M 10.00 10 0.124 1.20
TPSRH5D18 - 120M 12.00 10 0.153 1.10
TPSRH5D18 - 150M 15.00 10 0.196 0.97
TPSRH5D18 - 180M 18.00 10 0.210 0.85
TPSRH5D18 - 220M 22.00 10 0.290 0.80
TPSRH5D18 - 270M 27.00 10 0.330 0.75
TPSRH5D18 - 330M 33.00 10 0.386 0.65
TPSRH5D18 - 390M 39.00 10 0.520 0.57
TPSRH5D18 - 470M 47.00 10 0.595 0.54
TPSRH5D18 - 560M 56.00 10 0.665 0.50
TPSRH5D18 - 680M 68.00 10 0.840 0.43
TPSRH5D18 - 820M 82.00 10 0.978 0.41
TPSRH5D18 - 101M 100.00 10 1.200 0.36
TPSRH5D18 - 121M 120.00 10 1.500 0.33
TPSRH5D18 - 151M 150.00 10 1.710 0.31
TPSRH5D18 - 181M 180.00 10 2.240 0.28
TPSRH5D18 - 221M 220.00 10 2.440 0.23
TPSRH5D18 - 271M 270.00 10 3.380 0.21
TPSRH5D18 - 331M 330.00 10 4.340 0.18

Note: 測試頻率:10KHz / 0.1V.
操作溫度:-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.



貼片功率型 (TPSRH5D28) 特性規格

產品料號 電感值 (µH)(L) 測試頻率 ( KHz ) 直流阻抗 (Ω)(max) 定格電流(A)(max)
TPSRH5D28 - 2R6N 2.60 10 0.018 2.60
TPSRH5D28 - 3R0N 3.00 10 0.024 2.40
TPSRH5D28 - 4R2N 4.20 10 0.031 2.20
TPSRH5D28 - 5R3N 5.30 10 0.038 1.90
TPSRH5D28 - 6R2N 6.20 10 0.045 1.80
TPSRH5D28 - 8R2N 8.20 10 0.053 1.60
TPSRH5D28 - 100M 10.00 10 0.065 1.30
TPSRH5D28 - 120M 12.00 10 0.076 1.20
TPSRH5D28 - 150M 15.00 10 0.103 1.10
TPSRH5D28 - 180M 18.00 10 0.110 1.00
TPSRH5D28 - 220M 22.00 10 0.122 0.90
TPSRH5D28 - 270M 27.00 10 0.175 0.85
TPSRH5D28 - 330M 33.00 10 0.189 0.75
TPSRH5D28 - 390M 39.00 10 0.212 0.70
TPSRH5D28 - 470M 47.00 10 0.260 0.62
TPSRH5D28 - 560M 56.00 10 0.305 0.58
TPSRH5D28 - 680M 68.00 10 0.355 0.52
TPSRH5D28 - 820M 82.00 10 0.463 0.46
TPSRH5D28 - 101M 100.00 10 0.520 0.42
TPSRH5D28 - 121M 120.00 10 0.560 0.40
TPSRH5D28 - 151M 150.00 10 0.680 0.35
TPSRH5D28 - 181M 180.00 10 0.930 0.32
TPSRH5D28 - 221M 220.00 10 1.150 0.30
TPSRH5D28 - 271M 270.00 10 1.560 0.27
TPSRH5D28 - 331M 330.00 10 1.980 0.25
TPSRH5D28 - 391M 390.00 10 2.500 0.22
TPSRH5D28 - 471M 470.00 10 2.700 0.20
TPSRH5D28 - 561M 560.00 10 3.120 0.18
TPSRH5D28 - 681M 680.00 10 4.150 0.16

Note: 測試頻率:10KHz / 0.1V.
操作溫度:-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.

貼片功率型 (TPSRH6D) 特性規格

產品料號 電感值 (µH)(L) 測試頻率 ( KHz ) 直流阻抗 (Ω)(max) 定格電流(A)(max)
TPSRH6D28 - 3R0N 3.00 10 0.024 3.00
TPSRH6D28 - 3R9N 3.90 10 0.027 2.60
TPSRH6D28 - 5R0N 5.00 10 0.031 2.40
TPSRH6D28 - 6R0N 6.00 10 0.035 2.25
TPSRH6D28 - 7R3N 7.30 10 0.054 2.10
TPSRH6D28 - 8R6N 8.60 10 0.058 1.85
TPSRH6D28 - 100M 10.00 10 0.065 1.70
TPSRH6D28 - 120M 12.00 10 0.070 1.55
TPSRH6D28 - 150M 15.00 10 0.084 1.40
TPSRH6D28 - 180M 18.00 10 0.095 1.32
TPSRH6D28 - 220M 22.00 10 0.128 1.20
TPSRH6D28 - 270M 27.00 10 0.142 1.05
TPSRH6D28 - 330M 33.00 10 0.165 0.97
TPSRH6D28 - 390M 39.00 10 0.210 0.86
TPSRH6D28 - 470M 47.00 10 0.238 0.80
TPSRH6D28 - 560M 56.00 10 0.277 0.73
TPSRH6D28 - 680M 68.00 10 0.304 0.65
TPSRH6D28 - 820M 82.00 10 0.390 0.60
TPSRH6D28 - 101M 100.00 10 0.535 0.54
TPSRH6D28 - 121M 120.00 10 0.750 0.51
TPSRH6D28 - 151M 150.00 10 0.950 0.47
TPSRH6D28 - 181M 180.00 10 1.200 0.41
TPSRH6D28 - 221M 220.00 10 1.500 0.37
TPSRH6D28 - 271M 270.00 10 1.700 0.33
TPSRH6D28 - 331M 330.00 10 2.150 0.28
TPSRH6D28 - 391M 390.00 10 2.250 0.27
TPSRH6D28 - 471M 470.00 10 3.150 0.21
TPSRH6D28 - 561M 560.00 10 3.750 0.20
TPSRH6D28 - 681M 680.00 10 5.150 0.20

Note: 測試頻率:10KHz / 0.1V.
操作溫度:-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.



貼片功率型 (TPSRH6D38) 特性規格

產品料號 電感值 (µH)(L) 測試頻率 ( KHz ) 直流阻抗 (Ω)(max) 定格電流(A)(max)
TPSRH6D38 - 3R3N 3.30 10 0.020 3.50
TPSRH6D38 - 5R0N 5.00 10 0.024 2.90
TPSRH6D38 - 6R2N 6.20 10 0.027 2.50
TPSRH6D38 - 7R4N 7.40 10 0.031 2.30
TPSRH6D38 - 8R7N 8.70 10 0.034 2.20
TPSRH6D38 - 100M 10.00 10 0.038 2.00
TPSRH6D38 - 120M 12.00 10 0.053 1.70
TPSRH6D38 - 150M 15.00 10 0.057 1.60
TPSRH6D38 - 180M 18.00 10 0.092 1.50
TPSRH6D38 - 220M 22.00 10 0.096 1.30
TPSRH6D38 - 270M 27.00 10 0.109 1.20
TPSRH6D38 - 330M 33.00 10 0.124 1.10
TPSRH6D38 - 390M 39.00 10 0.138 1.00
TPSRH6D38 - 470M 47.00 10 0.155 0.95
TPSRH6D38 - 560M 56.00 10 0.202 0.85
TPSRH6D38 - 680M 68.00 10 0.234 0.75
TPSRH6D38 - 820M 82.00 10 0.324 0.70
TPSRH6D38 - 101M 100.00 10 0.358 0.65
TPSRH6D38 - 121M 120.00 10 0.470 0.59
TPSRH6D38 - 151M 150.00 10 0.580 0.54
TPSRH6D38 - 181M 180.00 10 0.690 0.49
TPSRH6D38 - 221M 220.00 10 0.890 0.43
TPSRH6D38 - 271M 270.00 10 1.290 0.40
TPSRH6D38 - 331M 330.00 10 1.700 0.37
TPSRH6D38 - 391M 390.00 10 1.750 0.34
TPSRH6D38 - 471M 470.00 10 2.200 0.32
TPSRH6D38 - 561M 560.00 10 2.850 0.29
TPSRH6D38 - 681M 680.00 10 3.200 0.25
TPSRH6D38 - 821M 820.00 10 4.050 0.22
TPSRH6D38 - 102M 1000.00 10 5.700 0.20

Note: 測試頻率:10KHz / 0.1V.
操作溫度:-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.

貼片功率型 (TPSRH-3D/4D/5D/6D) 料號標識

TPSRH4D18 - 1R0 M
1 23
型號
TPSRH3D16, TPSRH3D18, TPSRH3D28
TPSRH4D18, TPSRH4D28
TPSRH5D18, TPSRH5D28
TPSRH6D28, TPSRH6D38

電感值
1R0 1.00µH
120 12.00µH
121 120.00µH
誤差值
K 10%
L 15%
M 20%
N 30%
