繞線大電流功率電感器

(TPSRH-2DA/3DA)

繞線大電流功率電感器(TPSRH-2DA/3DA),具有電磁屏蔽,低直流電阻,和高耐電流的特點。

繞線大電流功率電感器 - TPSRH3D16A 系列
繞線大電流功率電感器
TPSRH-2DA/3DA 系列

德鍵電子 TPSRH-2DA/3DA 系列繞線大電流功率電感器,採用閉磁路構造貼片設計,平底表面確保安裝可靠,此系列電感具有低漏磁,低直流電阻,和高耐電流的特點。因為有電磁屏蔽而被廣泛應用于移動電話,個人電腦等各種高精度工業設備。可提供編帶包裝便于自動化裝配。

功率電感體積小、厚度薄、容易表面貼裝,具有高功率、高磁飽和性、高品質、高能量存儲、耐大電流、低電阻、低漏磁特點;並且具有良好的焊錫性及耐熱性。産品包裝符合 EIA-481 標准,適用于 SMT 自動貼片。

(TPSRH-2DA/3DA) 系列貼片功率電感器,直流阻抗比其他型式低於 10%~60%,小型化高性能、低功耗解決方案。這些終端產品包括新一代行動終端、電視遊樂器、電腦周邊設備、IBM 筆記型電腦、小型通信機器、直流轉換器、桌上型電腦、伺服器、顯示卡、可攜式遊戲設備、個人導航系統等。閉磁式功率電感器不僅對電訊、消費和工業電子應用是理想選擇,尤其適用於汽車領域。

特性 :

  1. 閉磁路構造設計,輕便薄小。
  2. 大電流低直流阻抗。

用途 :

  1. 攜帶機器之直流轉換器、筆記型電腦。
  2. 攝影機、液晶電視、數位相機、PDA。

繞線功率型 (TPSRH-2DA/3DA) 結構圖及規格尺寸

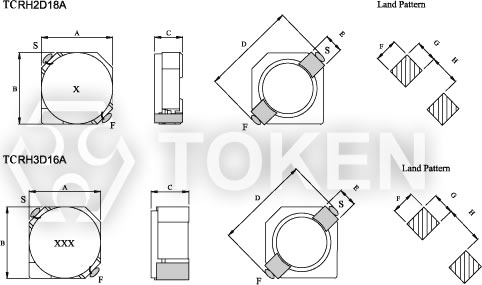

繞線大電流功率電感器 (TPSRH-2DA/3DA) 尺寸圖
繞線大電流功率電感器 (TPSRH-2DA/3DA) 尺寸圖 (Unit: mm)
型號 A(max) B(max) C(max) D(max) E(Ref.) F G H
TPSRH2D18A 3.2 3.2 2.0 4.3 1.0 1.3 1.3 1.7
TPSRH3D16A 4.0 4.0 1.8 5.2 1.0 1.3 1.4 2.4

注: 可依客戶特殊需求設計

繞線功率型 (TPSRH2D18A) 特性規格

產品料號 標示 電感值 (µH)(L) 測試頻率 ( KHz ) 直流阻抗 (Ω)(max) 定格電流(A)(max)
TPSRH2D18A - 2R2N C 2.20 100 0.043 0.85
TPSRH2D18A - 3R3N D 3.30 100 0.060 0.77
TPSRH2D18A - 4R7N F 4.70 100 0.081 0.63
TPSRH2D18A - 6R8N I 6.80 100 0.108 0.57
TPSRH2D18A - 100N K 10.00 100 0.201 0.45
TPSRH2D18A - 150N M 15.00 100 0.227 0.35
TPSRH2D18A - 220N O 22.00 100 0.331 0.30
TPSRH2D18A - 330N Q 33.00 100 0.481 0.23

Note: 測試頻率:100KHz / 0.1V.
操作溫度:-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.

繞線功率型 (TPSRH3D16A) 特性規格

產品料號 電感值 (µH)(L) 測試頻率 ( KHz ) 直流阻抗 (Ω)(max) 定格電流(A)(max)
TPSRH3D16A - 1R5N 1.50 100 0.052 1.55
TPSRH3D16A - 2R2N 2.20 100 0.072 1.20
TPSRH3D16A - 3R3N 3.30 100 0.085 1.10
TPSRH3D16A - 4R7N 4.70 100 0.105 0.90
TPSRH3D16A - 6R8N 6.80 100 0.170 0.73
TPSRH3D16A - 100N 10.00 100 0.210 0.55
TPSRH3D16A - 150N 15.00 100 0.295 0.45
TPSRH3D16A - 220N 22.00 100 0.430 0.40
TPSRH3D16A - 330N 33.00 100 0.675 0.32

Note: 測試頻率:100KHz / 0.1V.
操作溫度:- 40°C ~ +85°C.
感量下降 = 35% typ. at IDC.

繞線功率型 (TPSRH-2DA/3DA) 料號標識

TPSRH2D18A - 1R5 N
1 23
型號
TPSRH2D18A
TPSRH3D16A

電感值
1R5 1.50µH
100 10.00µH
誤差值
K 10%
L 15%
M 20%
N 30%
