SMT 功率大電流電感器

(TPSRH-103R/104R/105R)

SMT功率電感(TPSRH-103R/104R/105R),低直流阻抗,新一代低功耗解決方案。

SMT功率電感 - TPSRH-103R/104R/105R 系列
SMT功率電感
TPSRH-103R/104R/105R 系列

德鍵電子生產的 SMT 功率大電流電感器系列,採用閉磁路構造設計,輕便薄小,高擊穿電壓。直流阻抗比其他型式低於 10%~60%,小型高性能、低功耗解決方案。

這些終端產品包括新一代行動終端、電視遊樂器、電腦周邊設備、IBM 筆記型電腦、小型通信機器、直流轉換器、桌上型電腦、伺服器、顯示卡、可攜式遊戲設備、個人導航系統等。

閉磁式功率電感器不僅對電訊、消費和工業電子應用是理想選擇,尤其適用於汽車領域。

特性 :

  1. 斷線對策構造,閉磁路構造設計,輕便薄小。
  2. TPSRH103R 尺寸 (單位:mm):10.3 max × 10.4 max × 3.0 max。
  3. TPSRH104R 尺寸 (單位:mm):10.3 max × 10.4 max × 4.0 max。
  4. TPSRH105R 尺寸 (單位:mm):10.3 max × 10.4 max × 5.0 max。

用途 :

  1. 直流轉換變壓器、液晶電視、筆記型電腦、攝影機。

SMT功率電感 (TPSRH-103R/104R/105R) 結構圖及規格尺寸

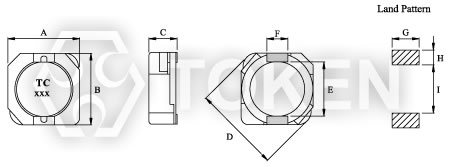

功率大電流電感器 (TPSRH-103R/104R/105R) 尺寸圖
功率大電流電感器 (TPSRH-103R/104R/105R)
尺寸圖 (Unit: mm)
型號 A(max) B(max) C(max) D(max) E ± 0.3 F ± 0.1 G H I
TPSRH103R 10.3 10.4 3.0 13.5 7.7 3.0 3.6 1.7 7.3
TPSRH104R 10.3 10.4 4.0 13.5 7.7 3.0 3.6 1.7 7.3
TPSRH105R 10.3 10.4 5.0 13.5 7.7 3.0 3.6 1.7 7.3

注: 可依客戶特殊需求設計

SMT功率電感 (TPSRH103R) 特性規格

產品料號 電感值 (µH)(L) 測試頻率 ( KHz ) 直流阻抗 (Ω)(max) 定格電流(A)(max)
TPSRH103R - 100M 10.00 100 0.0581 2.70
TPSRH103R - 120M 12.00 100 0.0721 2.25
TPSRH103R - 150M 15.00 100 0.0865 2.22
TPSRH103R - 180M 18.00 100 0.1161 1.90
TPSRH103R - 220M 22.00 100 0.1454 1.78
TPSRH103R - 270M 27.00 100 0.1759 1.63
TPSRH103R - 330M 33.00 100 0.2134 1.46
TPSRH103R - 390M 39.00 100 0.2689 1.32
TPSRH103R - 470M 47.00 100 0.2986 1.18
TPSRH103R - 560M 56.00 100 0.3358 1.10
TPSRH103R - 680M 68.00 100 0.4513 1.04
TPSRH103R - 820M 82.00 100 0.5138 0.94
TPSRH103R - 101M 100.00 100 0.7000 0.84
TPSRH103R - 121M 120.00 100 0.7650 0.76
TPSRH103R - 151M 150.00 100 0.8763 0.70

Note: 測試頻率:100KHz / 1V.
操作溫度:-40°C ~ +85°C.
感量下降 = 25% typ. at IDC.

SMT功率電感 (TPSRH104R) 特性規格

產品料號 電感值 (µH)(L) 測試頻率 ( KHz ) 直流阻抗 (Ω)(max) 定格電流 (A)(max) 溫升電流 (A)(max)
TPSRH104R - 1R3N 1.30 100 0.0081 10.0 6.50
TPSRH104R - 2R5N 2.50 100 0.010 7.50 6.10
TPSRH104R - 3R8N 3.80 100 0.013 6.00 5.50
TPSRH104R - 5R2N 5.20 100 0.022 5.50 5.40
TPSRH104R - 7R0N 7.00 100 0.027 4.80 4.50
TPSRH104R - 100M 10.00 100 0.035 4.40 3.80
TPSRH104R - 150M 15.00 100 0.050 3.60 3.10
TPSRH104R - 220M 22.00 100 0.073 2.90 2.50
TPSRH104R - 330M 33.00 100 0.093 2.30 2.20
TPSRH104R - 470M 47.00 100 0.128 2.10 1.90
TPSRH104R - 680M 68.00 100 0.213 1.50 1.42
TPSRH104R - 101M 100.00 100 0.304 1.35 1.25
TPSRH104R - 151M 150.00 100 0.506 1.15 0.85
TPSRH104R - 221M 220.00 100 0.756 0.92 0.70
TPSRH104R - 331M 330.00 100 1.090 0.70 0.52

Note: 測試頻率:100KHz / 1V.
操作溫度:-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.
ΔT = 40°C rise at Irms.

SMT功率電感 (TPSRH105R) 特性規格

產品料號 電感值 (µH)(L) 測試頻率 ( KHz ) 直流阻抗 (Ω)(max) 定格電流(A)(max)
TPSRH105R - 100M 10.00 100 0.0258 3.45
TPSRH105R - 120M 12.00 100 0.0320 3.40
TPSRH105R - 150M 15.00 100 0.0400 2.83
TPSRH105R - 180M 18.00 100 0.0460 2.62
TPSRH105R - 220M 22.00 100 0.0585 2.44
TPSRH105R - 270M 27.00 100 0.0654 2.24
TPSRH105R - 330M 33.00 100 0.0814 1.88
TPSRH105R - 390M 39.00 100 0.1031 1.70
TPSRH105R - 470M 47.00 100 0.1221 1.56
TPSRH105R - 560M 56.00 100 0.1448 1.39
TPSRH105R - 680M 68.00 100 0.1930 1.36
TPSRH105R - 820M 82.00 100 0.2194 1.20
TPSRH105R - 101M 100.00 100 0.2470 1.09
TPSRH105R - 121M 120.00 100 0.2984 1.00
TPSRH105R - 151M 150.00 100 0.3551 0.91
TPSRH105R - 181M 180.00 100 0.3943 0.84
TPSRH105R - 221M 220.00 100 0.4838 0.75
TPSRH105R - 271M 270.00 100 0.6325 0.68
TPSRH105R - 331M 330.00 100 0.7800 0.60
TPSRH105R - 391M 390.00 100 0.9575 0.57
TPSRH105R - 471M 470.00 100 1.2204 0.50
TPSRH105R - 561M 560.00 100 1.3524 0.47
TPSRH105R - 681M 680.00 100 1.5192 0.43
TPSRH105R - 821M 820.00 100 1.6944 0.39
TPSRH105R - 102M 1000.00 100 1.9464 0.35

Note: 測試頻率:100KHz / 1V.
操作溫度:-40°C ~ +85°C.
感量下降 = 25% typ. at IDC.

SMT功率電感 (TPSRH-103R/104R/105R) 料號標識

TPSRH103R - 2R9 N
1 23
型號
TPSRH103R
TPSRH104R
TPSRH105R

電感值
1R2 1.20µH
100 10.00µH
101 100.00µH
102 1000.00µH
誤差值
K 10%
L 15%
M 20%
N 30%
