貼片功率大電流電感器 (TPSDS) 閉磁式

貼片功率大電流電感器 (TPSDS) 閉磁式

Token 貼片功率大電流電感器(TPSDS),結合低阻抗 DCR,超薄厚度,高電流於一體。

< >
  • 貼片功率大電流電感器 - TPSDS 系列

德鍵電子 (TPSDS) 貼片大電流功率電感器,在一個封裝中改進並結合了低直流電阻 (DCR),高電流和薄厚度的三個關鍵因素於一體。這使電感器內部纏繞線圈與磁鐵芯緊密包裝,閉磁式的設計屏蔽殼體,可降低減少電流噪音。

作為節省空間,高性能和省電的低厚度的解決方案,德鍵電子 (TPSDS) 高電流電感器適用於大電流電源和分佈式電力系統點; DC-DC 轉換器; 電壓調節器模塊(VRM)和負載(POL)轉換器應用,包括下一代移動設備在內的終端產品中: 個人多媒體設備、汽車系統、筆記本電腦、台式電腦、服務器、圖形卡、現場可編程門陣列(FPGA)、便攜式遊戲設備和個人導航系統。

(TPSDS) 系列採平底表面設計,可確保穩固的安裝,具有優異的端面強度,良好的焊錫性、高功率、高磁飽和性、高品質、高能量存儲、及耐熱度。此系列電感有電磁屏蔽設計,因此具有低磁漏,低直流電阻,耐大電流等特點。

(TPSDS) 產品符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,是電訊、消費和工業電子應用是理想的選擇。提供更有競爭力的價格和快速交貨服務。

德鍵可以生產設計超出這些規格參數的電感器,亦可根據要求提供定制。聯繫我們的銷售部門以瞭解更多信息。

下載 PDF 版本: 貼片功率大電流電感器 (TPSDS)


特性 :
  1. 輕便薄小。
  2. 閉磁路構造設計。
  3. 大電流低直流阻抗。

用途 :
  1. 電視遊樂器、電腦周邊設備。
  2. 各種直流轉換器適用。


電感選擇概述 :
  1. TPSDS0620:(6.3 x 6.2 x 2.0 mm); 1.00μH ~ 47.00μH; DCR 0.022Ω ~ 0.730Ω; IDC 3.50A ~ 0.50A.
  2. TPSDS0625:(6.3 x 6.2 x 2.5 mm); 1.00μH ~ 100.00μH; DCR 0.018Ω ~ 0.800Ω; IDC 3.48A ~ 0.33A.
  3. TPSDS0630:(6.3 x 6.2 x 3.0 mm); 1.00μH ~ 150.00μH; DCR 0.017Ω ~ 0.750Ω; IDC 3.59A ~ 0.31A.
  4. TPSDS0635:(6.3 x 6.2 x 3.5 mm); 2.00μH ~ 150.00μH; DCR 0.020Ω ~ 0.650Ω; IDC 3.00A ~ 0.37A.
  5. TPSDS104:(10.4 x 10.3 x 3.5 mm); 1.10μH ~ 120.00μH; DCR 0.011Ω ~ 0.460Ω; IDC 11.70A ~ 0.97A.
  6. TPSDS106:(10.4 x 10.3 x 6.8 mm); 1.10μH ~ 680.00μH; DCR 0.014Ω ~ 1.500Ω; IDC 7.00A ~ 0.47A.
  7. TPSDS126:(12.8 x 12.6 x 6.8 mm); 1.70μH ~ 680.00μH; DCR 0.010Ω ~ 1.120Ω; IDC 11.80A ~ 0.55A.

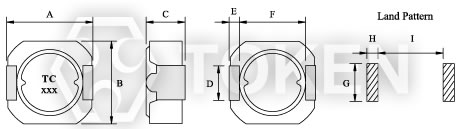

大電流功率型 (TPSDS) 結構圖及規格尺寸

貼片大電流電感器 (TPSDS) 尺寸圖貼片大電流電感器 (TPSDS) 尺寸圖
型號 A Max. B Max. C Max. D ± 0.2 E Max. F G H I
TPSDS0620 6.3 6.2 2.0 2.0 0.6 4.6 2.6 1.0 4.6
TPSDS0625 6.3 6.2 2.5 2.0 0.6 4.6 2.6 1.0 4.6
TPSDS0630 6.3 6.2 3.0 2.0 0.6 4.6 2.6 1.0 4.6
TPSDS0635 6.3 6.2 3.5 2.0 0.6 4.6 2.6 1.0 4.6
TPSDS104 10.4 10.3 4.8 3.0 2.0 6.0 3.6 2.65 5.4
TPSDS106 10.4 10.3 6.8 3.0 2.0 6.0 3.6 2.65 5.4
TPSDS126 12.8 12.6 6.8 3.0 2.0 8.5 3.6 2.60 7.9

注: 可依客戶特殊需求設計

大電流功率型 (TPSDS0620) 特性規格

產品料號 電感值 L (µH) 測試頻率 (KHz) 直流阻抗 (Ω) Max. 定格電流 (A) Max.
TPSDS0620 - 1R0N 1.00 100 0.022 3.50
TPSDS0620 - 1R5N 1.50 100 0.030 2.94
TPSDS0620 - 2R0N 2.00 100 0.040 2.47
TPSDS0620 - 3R3N 3.30 100 0.055 1.99
TPSDS0620 - 4R7N 4.70 100 0.070 1.59
TPSDS0620 - 6R2N 6.20 100 0.110 1.49
TPSDS0620 - 8R2N 8.20 100 0.140 1.25
TPSDS0620 - 100M 10.00 100 0.160 1.22
TPSDS0620 - 120M 12.00 100 0.200 0.99
TPSDS0620 - 150M 15.00 100 0.230 0.94
TPSDS0620 - 180M 18.00 100 0.260 0.83
TPSDS0620 - 220M 22.00 100 0.310 0.80
TPSDS0620 - 270M 27.00 100 0.390 0.65
TPSDS0620 - 330M 33.00 100 0.510 0.63
TPSDS0620 - 390M 39.00 100 0.570 0.55
TPSDS0620 - 470M 47.00 100 0.730 0.50
Note:
  • 測試頻率:100KHz / 0.1V.
  • 操作溫度:-40°C ~ +85°C.
  • 感量下降 = 30% typ. at IDC.

大電流功率型 (TPSDS0625) 特性規格

產品料號 電感值 L (µH) 測試頻率 (KHz) 直流阻抗 (Ω) Max. 定格電流 (A) Max.
TPSDS0625 - 1R0N 1.00 100 0.018 3.48
TPSDS0625 - 1R5N 1.50 100 0.024 2.83
TPSDS0625 - 2R0N 2.00 100 0.032 2.44
TPSDS0625 - 3R3N 3.30 100 0.045 1.89
TPSDS0625 - 4R3N 4.30 100 0.055 1.65
TPSDS0625 - 6R2N 6.20 100 0.065 1.37
TPSDS0625 - 100M 10.00 100 0.095 1.07
TPSDS0625 - 120M 12.00 100 0.120 0.97
TPSDS0625 - 150M 15.00 100 0.150 0.87
TPSDS0625 - 180M 18.00 100 0.180 0.79
TPSDS0625 - 220M 22.00 100 0.210 0.71
TPSDS0625 - 270M 27.00 100 0.240 0.64
TPSDS0625 - 330M 33.00 100 0.280 0.58
TPSDS0625 - 390M 39.00 100 0.330 0.53
TPSDS0625 - 470M 47.00 100 0.390 0.48
TPSDS0625 - 560M 56.00 100 0.450 0.44
TPSDS0625 - 680M 68.00 100 0.560 0.40
TPSDS0625 - 820M 82.00 100 0.620 0.36
TPSDS0625 - 101M 100.00 100 0.800 0.33
Note:
  • 測試頻率:100KHz / 0.1V.
  • 操作溫度:-40°C ~ +85°C.
  • 感量下降 = 30% typ. at IDC.

大電流功率型 (TPSDS0630) 特性規格

產品料號 電感值 L (µH) 測試頻率 (KHz) 直流阻抗 (Ω) Max. 定格電流 (A) Max.
TPSDS0630 - 1R0N 1.00 100 0.017 3.59
TPSDS0630 - 1R5N 1.50 100 0.021 2.93
TPSDS0630 - 2R2N 2.20 100 0.024 2.42
TPSDS0630 - 3R6N 3.60 100 0.033 1.89
TPSDS0630 - 4R7N 4.70 100 0.042 1.66
TPSDS0630 - 6R2N 6.20 100 0.050 1.45
TPSDS0630 - 100M 10.00 100 0.065 1.14
TPSDS0630 - 120M 12.00 100 0.072 1.04
TPSDS0630 - 150M 15.00 100 0.096 0.93
TPSDS0630 - 180M 18.00 100 0.103 0.85
TPSDS0630 - 220M 22.00 100 0.132 0.77
TPSDS0630 - 270M 27.00 100 0.160 0.70
TPSDS0630 - 330M 33.00 100 0.180 0.63
TPSDS0630 - 390M 39.00 100 0.200 0.58
TPSDS0630 - 470M 47.00 100 0.250 0.53
TPSDS0630 - 560M 56.00 100 0.300 0.48
TPSDS0630 - 680M 68.00 100 0.360 0.44
TPSDS0630 - 820M 82.00 100 0.450 0.40
TPSDS0630 - 101M 100.00 100 0.560 0.36
TPSDS0630 - 151M 150.00 100 0.750 0.31
Note:
  • 測試頻率:100KHz / 0.1V.
  • 操作溫度:-40°C ~ +85°C.
  • 感量下降 = 30% typ. at IDC.

大電流功率型 (TPSDS0635) 特性規格

產品料號 電感值 L (µH) 測試頻率 (KHz) 直流阻抗 (Ω) Max. 定格電流 (A) Max.
TPSDS0635 - 2R0N 2.00 100 0.020 3.00
TPSDS0635 - 2R7N 2.70 100 0.025 2.69
TPSDS0635 - 3R3N 3.30 100 0.030 2.57
TPSDS0635 - 4R7N 4.70 100 0.035 2.08
TPSDS0635 - 6R2N 6.20 100 0.040 1.84
TPSDS0635 - 8R2N 8.20 100 0.055 1.54
TPSDS0635 - 100M 10.00 100 0.065 1.49
TPSDS0635 - 120M 12.00 100 0.072 1.28
TPSDS0635 - 150M 15.00 100 0.078 1.10
TPSDS0635 - 180M 18.00 100 0.098 1.05
TPSDS0635 - 220M 22.00 100 0.115 0.97
TPSDS0635 - 270M 27.00 100 0.150 0.82
TPSDS0635 - 330M 33.00 100 0.175 0.76
TPSDS0635 - 390M 39.00 100 0.200 0.70
TPSDS0635 - 470M 47.00 100 0.240 0.68
TPSDS0635 - 560M 56.00 100 0.300 0.60
TPSDS0635 - 680M 68.00 100 0.330 0.56
TPSDS0635 - 820M 82.00 100 0.420 0.47
TPSDS0635 - 101M 100.00 100 0.470 0.45
TPSDS0635 - 151M 150.00 100 0.650 0.37
Note:
  • 測試頻率:100KHz / 0.1V.
  • 操作溫度:-40°C ~ +85°C.
  • 感量下降 = 30% typ. at IDC.

大電流功率型 (TPSDS104) 特性規格

產品料號 電感值 L (µH) 測試頻率 (KHz) 直流阻抗 (Ω) Max. 定格電流 (A) Max.
TPSDS104 - 1R1N 1.10 100 0.011 11.70
TPSDS104 - 1R8N 1.80 100 0.014 8.70
TPSDS104 - 2R7N 2.70 100 0.016 7.30
TPSDS104 - 3R9N 3.90 100 0.018 5.80
TPSDS104 - 5R1N 5.10 100 0.026 4.90
TPSDS104 - 6R8N 6.80 100 0.035 4.50
TPSDS104 - 8R2N 8.20 100 0.040 4.10
TPSDS104 - 100M 10.00 100 0.044 3.60
TPSDS104 - 120M 12.00 100 0.051 3.30
TPSDS104 - 150M 15.00 100 0.062 3.10
TPSDS104 - 180M 18.00 100 0.079 2.70
TPSDS104 - 220M 22.00 100 0.087 2.40
TPSDS104 - 270M 27.00 100 0.100 2.20
TPSDS104 - 330M 33.00 100 0.125 2.00
TPSDS104 - 390M 39.00 100 0.150 1.80
TPSDS104 - 470M 47.00 100 0.175 1.70
TPSDS104 - 560M 56.00 100 0.195 1.50
TPSDS104 - 680M 68.00 100 0.240 1.30
TPSDS104 - 820M 82.00 100 0.295 1.20
TPSDS104 - 101M 100.00 100 0.380 1.10
TPSDS104 - 121M 120.00 100 0.460 0.97
Note:
  • 測試頻率:100KHz / 0.1V.
  • 操作溫度:-40°C ~ +85°C.
  • 感量下降 = 30% typ. at IDC.

大電流功率型 (TPSDS106) 特性規格

產品料號 電感值 L (µH) 測試頻率 (KHz) 直流阻抗 (Ω) Max. 定格電流 (A) Max.
TPSDS106 - 1R1N 1.10 100 0.014 7.00
TPSDS106 - 1R8N 1.80 100 0.018 6.50
TPSDS106 - 2R7N 2.70 100 0.020 6.00
TPSDS106 - 3R5N 3.50 100 0.022 5.60
TPSDS106 - 4R7N 4.70 100 0.024 5.20
TPSDS106 - 6R0N 6.00 100 0.026 4.80
TPSDS106 - 7R5N 7.50 100 0.030 4.20
TPSDS106 - 100M 10.00 100 0.035 4.00
TPSDS106 - 120M 12.00 100 0.040 3.50
TPSDS106 - 150M 15.00 100 0.050 3.20
TPSDS106 - 180M 18.00 100 0.060 3.00
TPSDS106 - 220M 22.00 100 0.065 2.60
TPSDS106 - 270M 27.00 100 0.075 2.20
TPSDS106 - 330M 33.00 100 0.095 2.00
TPSDS106 - 390M 39.00 100 0.110 1.90
TPSDS106 - 470M 47.00 100 0.135 1.80
TPSDS106 - 560M 56.00 100 0.145 1.70
TPSDS106 - 680M 68.00 100 0.155 1.60
TPSDS106 - 820M 82.00 100 0.185 1.50
TPSDS106 - 101M 100.00 100 0.220 1.40
TPSDS106 - 121M 120.00 100 0.255 1.30
TPSDS106 - 151M 150.00 100 0.280 1.10
TPSDS106 - 181M 180.00 100 0.350 1.00
TPSDS106 - 221M 220.00 100 0.460 0.85
TPSDS106 - 271M 270.00 100 0.600 0.70
TPSDS106 - 331M 330.00 100 0.700 0.60
TPSDS106 - 391M 390.00 100 0.860 0.55
TPSDS106 - 471M 470.00 100 1.100 0.53
TPSDS106 - 561M 560.00 100 1.250 0.50
TPSDS106 - 681M 680.00 100 1.500 0.47
Note:
  • 測試頻率:100KHz / 0.1V.
  • 操作溫度:-40°C ~ +85°C.
  • 感量下降 = 30% typ. at IDC.

大電流功率型 (TPSDS126) 特性規格

產品料號 電感值 L (µH) 測試頻率 (KHz) 直流阻抗 (Ω) Max. 定格電流 (A) Max.
TPSDS126 - 1R7N 1.70 100 0.010 11.80
TPSDS126 - 2R7N 2.70 100 0.011 9.00
TPSDS126 - 3R9N 3.90 100 0.014 7.90
TPSDS126 - 5R6N 5.60 100 0.016 6.80
TPSDS126 - 7R5N 7.50 100 0.017 5.70
TPSDS126 - 100N 10.00 100 0.023 5.50
TPSDS126 - 120N 12.00 100 0.027 5.00
TPSDS126 - 150N 15.00 100 0.032 4.50
TPSDS126 - 180N 18.00 100 0.040 4.10
TPSDS126 - 220N 22.00 100 0.046 3.60
TPSDS126 - 270N 27.00 100 0.050 3.20
TPSDS126 - 330M 33.00 100 0.064 3.00
TPSDS126 - 390M 39.00 100 0.074 2.70
TPSDS126 - 470M 47.00 100 0.082 2.40
TPSDS126 - 560M 56.00 100 0.105 2.00
TPSDS126 - 680M 68.00 100 0.120 1.70
TPSDS126 - 820M 82.00 100 0.145 1.60
TPSDS126 - 101M 100.00 100 0.170 1.50
TPSDS126 - 121M 120.00 100 0.185 1.30
TPSDS126 - 151M 150.00 100 0.235 1.20
TPSDS126 - 181M 180.00 100 0.290 1.10
TPSDS126 - 221M 220.00 100 0.350 1.00
TPSDS126 - 271M 270.00 100 0.415 0.93
TPSDS126 - 331M 330.00 100 0.495 0.83
TPSDS126 - 391M 390.00 100 0.610 0.76
TPSDS126 - 471M 470.00 100 0.705 0.67
TPSDS126 - 561M 560.00 100 0.900 0.62
TPSDS126 - 681M 680.00 100 1.120 0.55
Note:
  • 測試頻率:100KHz / 0.1V.
  • 操作溫度:-40°C ~ +85°C.
  • 感量下降 = 30% typ. at IDC.

大電流功率型 (TPSDS) 料號標識

TPSDS0620 - 1R1 N

型號
TPSDS0620 TPSDS104
TPSDS0630 TPSDS106
TPSDS0625 TPSDS126
TPSDS0635

電感值
1R1 1.10µH
120 12.00µH
121 120.00µH
誤差值
M ±20%
N ±30%
