SMD 未灌膠式 小型空芯線圈 (TRAD)

SMD 未灌膠式 小型空芯線圈 - TRAD 射頻系列

非鐵損和非線性未灌膠式小型空芯線圈(TRAD),高自諧振頻率及低分佈電容。

< >

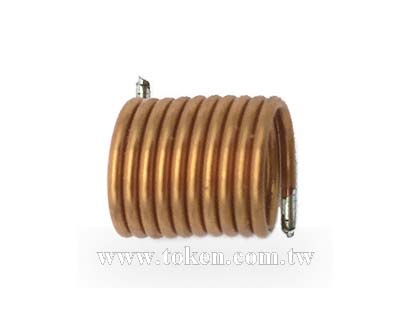

  • Chip 未灌膠式小型空芯線圈 TRAD 系列

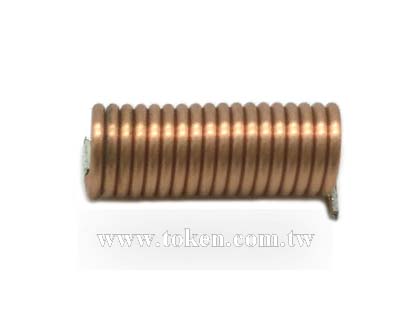

  • Ultra-Miniature Non-Flat Air Coils (TRAD)

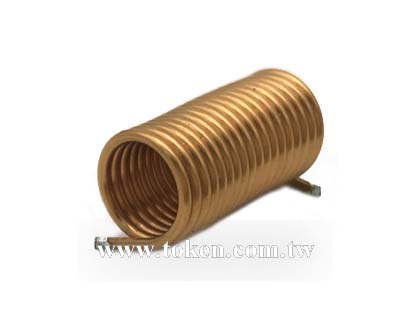

  • Ultra-Miniature Non-Flat Air Coils (TRAD)
  • Ultra-Miniature Non-Flat Air Coils (TRAD)
  • Ultra-Miniature Non-Flat Air Coils (TRAD)

德鍵能為您繞制任何空芯線圈電感器。德鍵的超小型單層線圈有兩個優點。首先,像所有的空芯線圈特性,它是非鐵損和非線性的。其次,單層線圈的額外優勢高自諧振頻率及低分佈電容。空芯線圈也稱為彈簧線圈。

射頻空心線圈廣泛應用於電視技術、音像技術、通訊發射、接收以及電源濾波等電子類產品中。德鍵生產各種類型空芯線圈,範圍包括各類超小型貼片空芯線圈,棒型電感,AM/FM 線圈,及大線徑,扁線徑,多層數,多圈數的空芯線圈。全部為環保無鉛錫。具有小型化、線性度好、頻帶寬、無飽和、高 Q 值、高共振頻率特性。廣泛使用在呼叫器、行動式電話及高頻通訊類產品等高頻產品的應用。

德鍵 (TRAD) 的電感量不會受它所攜帶的電流所影響。而傳統使用的鐵氧體磁芯線圈的電感量在中等磁場強度會達到峰值飽和,電感量於飽和前下降接近於零。小型 (TRAD) 空芯線圈系列,具有更好的品質因數,更高效率,更大的功率處理,最高可能的自諧振頻率 SRFs,並減少失真。

德鍵電子提供完整各種類型空芯線圈及磁棒電感,感量範圍齊全,符合 RoHS 規範,Lead-Free 無鉛標準。德鍵可提供訂製設計和更嚴格的公差要求,及具體應用設計包括不同的電感值和 Q 規格。德鍵這款新貼片空芯線圈,提供了一個完整的電感值範圍及窄細的電感偏差,使此片式電感器與高頻電路匹配,是工程人員一個很好的選擇。

下載 PDF 版本: SMD 未灌膠式小型空芯線圈 (TRAD)。

特性 :
  1. 高頻
  2. 高共振頻率及高 Q 值。
用途 :
  1. 呼叫器、行動式電話。
  2. 高頻通訊類產品。

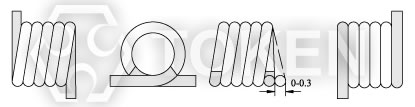

TRAD Series 未灌膠式小型空芯線圈 - 結構圖及規格尺寸

RF未灌膠式小型空芯線圈 尺寸圖RF未灌膠式小型空芯線圈 尺寸圖

注:可依客戶特殊需求設計。

TRAD Series 未灌膠式小型空芯線圈 - 料號標識

TRAD R - 1.0 × 3.5 × 10

型號
TRAD
繞線方向
R 順時針方向
L 逆時針方向

線徑 (mm)

內徑 (mm)

圈數
Note:
  • 産品規格調整或版本變更新時,將不另行通知。
  • 産品規格以德鍵産品規格書確認為准。特殊規格訂制,需另行議定時,請與德鍵電子業務聯系。
