RFID 無線辨別感應線圈 (TR4308I)

RFID 無線辨別感應器線圈 - TR4308I 系列

RFID 無線辨別感應線圈(TR4308I),非接觸式的自動識別,傳遞資訊的新技術。

< >
  • RFID 無線辨別感應器線圈 (TR4308I)

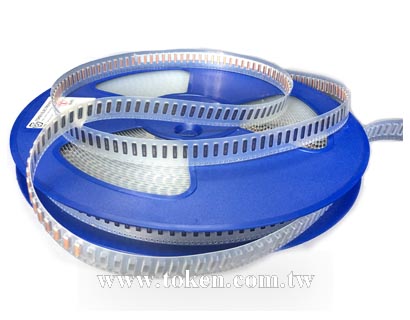

  • RFID 感應線圈電感 (TR4308I)

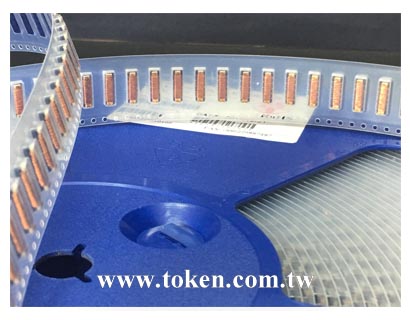

  • RFID 射頻線圈 (TR4308I)

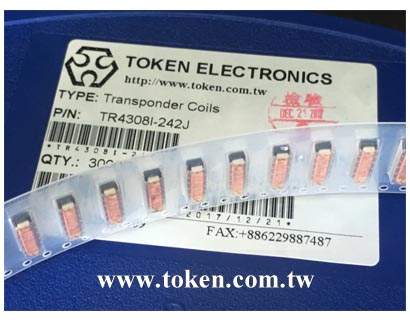

  • RFID 電感線圈 (TR4308I)

RFID 是一項利用射頻信號通過空間耦合(交變磁場或電磁場),實現無接觸資訊傳遞,並通過所傳遞的資訊,達到識別目的的技術,RFID 射頻識別是一種非接觸式的自動識別技術,它通過射頻信號自動識別目標物件並獲取相關資料,識別工作無須人工干預,作為條碼的無線版本,RFID技術具有條碼所不具備的防水、防磁、耐高溫、使用壽命長、讀取距離大、標籤上資料可以加密、存儲資料容量更大、存儲資訊更改自如等優點。

根據標籤的數據調製方式,可將 RFID 系統分為主動式、被動式、和半主動式三類。一般來講,有源系統為主動式,無源系統為被動式。主動式系統用自身的射頻能量主動地發送數據給讀頭,調製方式可分為調幅、調頻、或調相;被動式系統使用調製散射方式發射數據,它必須利用讀頭的載波來調製自己的信號,而且讀頭可以確保只激活一定範圍內的 RFID 系統,適用於門禁或交通系統;半主動式 RFID 系統,又稱電池支援式反向散射調製系統,它本身也帶有電池,只起到對標籤內部數字電路供電的作用,而不通過自身能量主動發送數據,只有被讀頭的能量場"激活"時,才通過反向散射調製方式傳送自身數據。

無源 RFID 標籤本身不帶電池,依靠讀卡器發送的電磁能量工作。由於它結構簡單、經濟實用,因而獲得廣泛的應用。無源 RFID 標籤由 RFID IC、諧振電容 C 和天線 L 組成,天線與電容組成諧振回路,調諧在讀卡器的載波頻率,以獲得最佳性能。

德鍵電子 RFID 無線射頻識別感應線圈為超薄及加長型、主要用於汽車遙控式鑰匙產品。

下載 PDF 版本: RFID 無線辨別感應器線圈 (TR4308I)。

特性 :
  • 超薄及加長型。高Q值。

用途 :
  • 汽車遙控式鑰匙。

TR4308I 系列 感應線圈 - 結構圖及規格尺寸

RFID 無線辨別感應器線圈 - TR4308I RFID 無線辨別感應器線圈 - TR4308I
型號 A B C D E F G H
TR4308I 11.43 3.15 2.74 1.01 0.51 2.79 1.78 8.46
  • 可依客戶特殊需求設計。

電器特性規格 感應線圈 - TR4308I 系列

產品料號 電感值
(mH)
Q值
(min)
測試頻率
(KHz)
共振頻率
(KHz)(min)
直流阻抗
(Ω)(max)
TR4308I - 401J 0.40 15 125 4500 7.4
TR4308I - 901J 0.90 15 125 4000 22
TR4308I - 112J 1.08 15 125 4000 25
TR4308I - 202J 1.97 17 125 2400 34
TR4308I - 242J 2.38 17 125 2200 39
TR4308I - 332J 3.30 17 125 1800 51
TR4308I - 412J 4.15 17 125 1700 74
TR4308I - 492J 4.90 17 125 1300 96
TR4308I - 682J 6.80 17 125 1000 112
TR4308I - 712J 7.10 17 125 1000 115
TR4308I - 812J 8.10 17 125 960 123
Note:
  • 測試頻率: 125KHz / 0.25V.
  • 工作溫度: -40°C+85°C.

RFID,射頻識別系統和應用

圖 1. RFID系統
圖 1. RFID系統

RFID,射頻識別,是使用無線電信號發送識別特定物品的信息系統。RFID的最常見應用是跟踪和定位任何物品,包括材料或移動項目。

RFID線圈是耦合裝置的一部分並且用作發射天線。RFID線圈的主要規格是靈敏度和讀取距離,然而,RFID線圈的電感值直接影響靈敏度和讀取距離。通常,較高的電感量提供較大的靈敏度,從而具有較長的讀取距離。

製造商通常標示使用的線圈的電感值。讀取距離定義為發送應答器響應讀取器磁場的最大距離。讀取器產生觸發磁場的標別。 當閱讀器接收到傳輸的數據時,它會解讀數據並採取適當的措施,如圖1所示。

當應答器進入讀取器產生的場時,線圈在標示範圍內產生電壓。在有源應答器中,電壓用於喚醒標示並使用其內部電池。 在無源轉發器中,該電壓可用於為標示供電。在無源轉發器中,該電壓可用於為標示供電。 有源應答器通常具有更長的讀取距離,更短的使用壽命及更大的製造成本。無源轉發器通常更小,壽命更長並且製造成本更低。

RFID系統有兩個主要組成部分:

  • 標示 (Tag):
    發送應答器使用唯一信息編程。
    標示由集成電路和耦合裝置組成。集成電路存儲該標示持有的特定數據。

  • 讀取器 (Reader):
    詢問器包括用於解釋數據的解碼器。耦合設備與閱讀器連接。

圖 2. LC 電路
圖 2. LC 電路

為獲得最佳性能,RFID線圈用於並聯LC電路,如圖2所示。在電路中增加一個電容可以最大化讀取距離。LC電路設計用於在讀取器的工作頻率下諧振。 要計算電容值,請使用以下公式:

公式:電容值 (C) = 1 / (電感量 L x (2π x 頻率 ƒ))2

TR4308I 系列 感應線圈 - 料號標識

TR4308I - 401 J

型號
TR4308I

電感值
401 0.40(mH)
901 0.90(mH)
112 1.08(mH)
誤差值
S 0.3nH
J 5%
