貼片積層式鐵氧體電感 TRMI

貼片積層式鐵氧體電感產品簡介 (TRMI)

貼片積層式鐵氧體電感 - TRMI 系列

片式固定電感器品種很多，但從結構工藝分類，則主要分為繞線型和積層型兩大類，若從基體材料分類，則主要有以鐵氧體磁性材料為基和以陶瓷材料為基兩大類。

德鍵積層型電感器不用繞線，而是採用微米級鐵氧體薄片進行疊層，每個磁性層有印刷的導體圖案和孔，孔中填充導體材料，從而把上層圖案和下層圖連結起來，經過加壓，燒結，形成一體化的多層電感器，這類片式電感器製作工藝，更適合尺寸微小型化，容易實現規模化大生產，適合高頻產品應用。

德鍵電子推出了 TRMI160808 (EIA 0603)，超薄 TRMI201209 (EIA 0805) 型產品，最小尺寸已能製成 TRMI160808 (EIA 0603) 型（1.6×0.8×0.8 mm)，其電感值為 10~10000 nH，稍大尺寸的 TRMI201209 (EIA 0805) 超薄型，電感值為 47~2200 nH，TRMI321611 (1206) 型，則可製成電感值為 47~33000 nH 的產品。

貼片式疊層電感器的主要特點是有磁屏蔽和直流電阻小，與繞線型相比，電感量和可允許額定電流相對較小，更適合高額下使用，可適合移動電話向高頻化，網絡化發展的需要。隨著移動通信向更高頻率發展，德鍵片式疊層電感器的臥式內導體結構，對積層體中心點呈點對稱，其安裝方向改變保證電感變化率在標準值以下，而且減小了分佈電容，大大提高特高頻範圍的 Q 值。

德鍵電子生產高頻電感器、射頻電感器、陶瓷電感器、薄膜貼片電感器、磁珠電感、積層磁珠、貼片大電流磁珠、射頻磁珠、貼片磁珠，符合 RoHS 規範，使用 Lead-Free Logo 無鉛標準。提供完整貼片電感尺寸 0603/0805/1206，感量範圍齊全，可依客戶的需求製造。

特性:

可降低噪音及濾波電磁干擾
高 Q 值、高可靠性、鐵氧磁體材質

用途:

筆記型電腦、磁片驅動裝置、噴墨印表機、硬碟磁碟機
影印機、顯示監視器、遊戲機、彩色電視、錄放影機
光碟機、攝影機、數位相機、汽車電子產品、防干擾對策

TRMI 系列叠层铁氧体 - 結構圖及規格尺寸

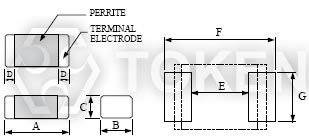

叠层铁氧体贴片电感尺寸圖

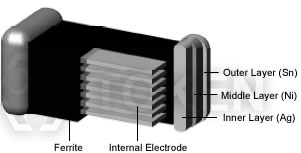

叠层铁氧体贴片电感- 材料構成

型號

A

B

C

D

E

F

G

TRMI160808 (0603)

1.6 ± 0.2

0.8 ± 0.2

0.3 ± 0.2

0.8

2.4~3.4

0.6

TRMI201209 (0805)

2.0 ± 0.2

1.25 ± 0.2

0.9 ± 0.2

0.5 ± 0.3

1.2

3.0~4.0

1.0

TRMI201212 (0805)

2.0 ± 0.2

1.25 ± 0.2

0.5 ± 0.3

1.2

3.0~4.0

1.0

TRMI321611 (1206)

3.2 ± 0.2

1.6 ± 0.2

1.1 ± 0.2

0.5 ± 0.3

2.0

4.2~5.2

1.2

電氣特性規格叠层铁氧体 - TRMI160808 (EIA 0603)

產品料號	電感值 (nH)	誤差值	測試頻率 (MHz)	Q值 (min)	共振頻率 (MHz)(min)	直流阻抗 (Ω)(max)	定格電流 (mA)(max)
TRMI160808 - 10N	10	± 20%	50MHz, 200mV	10	300	0.20	50
TRMI160808 - 33N	33	± 20%	50MHz, 200mV	10	270	0.20	50
TRMI160808 - 47N	47	± 20%	50MHz, 200mV	10	260	0.30	50
TRMI160808 - 56N	56	± 20%	50MHz, 200mV	10	255	0.30	50
TRMI160808 - 68N	68	± 20%	50MHz, 200mV	10	250	0.30	50
TRMI160808 - 82N	82	± 20%	50MHz, 200mV	10	245	0.30	50
TRMI160808 - R10	100	± 10,± 20%	25MHz, 200mV	15	240	0.50	50
TRMI160808 - R12	120	± 10,± 20%	25MHz, 200mV	15	205	0.50	50
TRMI160808 - R15	150	± 10,± 20%	25MHz, 200mV	15	180	0.60	50
TRMI160808 - R18	180	± 10,± 20%	25MHz, 200mV	15	165	0.60	50
TRMI160808 - R22	220	± 10,± 20%	25MHz, 200mV	15	150	0.80	50
TRMI160808 - R27	270	± 10,± 20%	25MHz, 200mV	15	136	0.80	50
TRMI160808 - R33	330	± 10,± 20%	25MHz, 200mV	15	125	0.85	35
TRMI160808 - R39	390	± 10,± 20%	25MHz, 200mV	15	110	1.00	35
TRMI160808 - R47	470	± 10,± 20%	25MHz, 200mV	15	105	1.35	35
TRMI160808 - R56	560	± 10,± 20%	25MHz, 200mV	15	95	1.55	35
TRMI160808 - R68	680	± 10,± 20%	25MHz, 200mV	15	85	1.70	35
TRMI160808 - R82	820	± 10,± 20%	25MHz, 200mV	15	75	2.10	35
TRMI160808 - 1R0	1000	± 10,± 20%	10MHz, 200mV	35	65	0.60	25
TRMI160808 - 1R2	1200	± 10,± 20%	10MHz, 200mV	35	60	0.80	25
TRMI160808 - 1R5	1500	± 10,± 20%	10MHz, 200mV	35	55	0.80	25
TRMI160808 - 1R8	1800	± 10,± 20%	10MHz, 200mV	35	50	0.95	25
TRMI160808 - 2R2	2200	± 10,± 20%	10MHz, 200mV	35	45	1.55	15
TRMI160808 - 2R7	2700	± 10,± 20%	10MHz, 200mV	35	40	1.35	15
TRMI160808 - 3R3	3300	± 10,± 20%	10MHz, 200mV	35	38	1.55	15
TRMI160808 - 3R9	3900	± 10,± 20%	10MHz, 200mV	35	35	1.70	15
TRMI160808 - 4R7	4700	± 10,± 20%	10MHz, 200mV	35	33	2.10	15
TRMI160808 - 5R6	5600	± 10,± 20%	4MHz, 200mV	35	22	1.55	5
TRMI160808 - 6R8	6800	± 10,± 20%	4MHz, 200mV	35	20	1.70	5
TRMI160808 - 8R2	8200	± 10,± 20%	4MHz, 60 mV	30	18	2.10	5
TRMI160808 - 100	10000	± 10,± 20%	2MHz, 60mV	30	17	2.55	5

電氣特性規格叠层铁氧体 - TRMI201209 (EIA 0805)

產品料號	電感值 (nH)	誤差值	測試頻率 (MHz)	Q值 (min)	共振頻率 (MHz)(min)	直流阻抗 (Ω)(max)	定格電流 (mA)(max)
TRMI201209 - 47N	47	± 20%	50MHz, 200mV	20	320	0.20	300
TRMI201209 - 56N	56	± 20%	50MHz, 200mV	20	320	0.20	300
TRMI201209 - 68N	68	± 20%	50MHz, 200mV	20	280	0.20	300
TRMI201209 - 82N	82	± 20%	50MHz, 200mV	20	255	0.20	300
TRMI201209 - R10	100	± 10,± 20%	25MHz, 200mV	20	235	0.30	250
TRMI201209 - R12	120	± 10,± 20%	25MHz, 200mV	20	220	0.30	250
TRMI201209 - R15	150	± 10,± 20%	25MHz, 200mV	20	200	0.40	250
TRMI201209 - R18	180	± 10,± 20%	25MHz, 200mV	20	185	0.40	250
TRMI201209 - R22	220	± 10,± 20%	25MHz, 200mV	20	170	0.50	250
TRMI201209 - R27	270	± 10,± 20%	25MHz, 200mV	20	150	0.50	250
TRMI201209 - R33	330	± 10,± 20%	25MHz, 200mV	20	145	0.55	250
TRMI201209 - R39	390	± 10,± 20%	25MHz, 200mV	25	135	0.65	200
TRMI201209 - R47	470	± 10,± 20%	25MHz, 200mV	25	125	0.65	200
TRMI201209 - R56	560	± 10,± 20%	25MHz, 200mV	25	115	0.75	150
TRMI201209 - R68	680	± 10,± 20%	25MHz, 200mV	25	105	0.80	150
TRMI201209 - R82	820	± 10,± 20%	25MHz, 200mV	25	100	1.00	150
TRMI201209 - 1R0	1000	± 10,± 20%	10MHz, 200mV	45	75	0.40	50
TRMI201209 - 1R2	1200	± 10,± 20%	10MHz, 200mV	45	65	0.50	50
TRMI201209 - 1R5	1500	± 10,± 20%	10MHz, 200mV	45	60	0.50	50
TRMI201209 - 1R8	1800	± 10,± 20%	10MHz, 200mV	45	55	0.60	50
TRMI201209 - 2R2	2200	± 10,± 20%	10MHz, 200mV	45	50	0.65	30

電氣特性規格叠层铁氧体 - TRMI201212 (EIA 0805)

產品料號	電感值 (nH)	誤差值	測試頻率 (MHz)	Q值 (min)	共振頻率 (MHz)(min)	直流阻抗 (Ω)(max)	定格電流 (mA)(max)
TRMI201212 - 2R7	2700	± 10,± 20%	10MHz, 200mV	45	45	0.75	30
TRMI201212 - 3R3	3300	± 10,± 20%	10MHz, 200mV	45	41	0.80	30
TRMI201212 - 3R9	3900	± 10,± 20%	10MHz, 200mV	45	38	0.90	30
TRMI201212 - 4R7	4700	± 10,± 20%	10MHz, 200mV	45	35	1.00	30
TRMI201212 - 5R6	5600	± 10,± 20%	4MHz, 200mV	45	32	0.90	15
TRMI201212 - 6R8	6800	± 10,± 20%	4MHz, 200mV	45	29	1.00	15
TRMI201212 - 8R2	8200	± 10,± 20%	4MHz, 200mV	45	26	1.10	15
TRMI201212 - 100	10000	± 10,± 20%	2MHz, 60mV	45	24	1.15	15
TRMI201212 - 120	12000	± 10,± 20%	2MHz, 60mV	45	22	1.25	15
TRMI201212 - 150	15000	± 10,± 20%	1MHz, 60mV	30	19	0.80	5
TRMI201212 - 180	18000	± 10,± 20%	1MHz, 60mV	30	18	0.90	5
TRMI201212 - 220	22000	± 10,± 20%	1MHz, 60mV	30	16	1.10	5

電氣特性規格叠层铁氧体 - TRMI321611 (EIA 1206)

產品料號	電感值 (nH)	誤差值	測試頻率 (MHz)	Q值 (min)	共振頻率 (MHz)(min)	直流阻抗 (Ω)(max)	定格電流 (mA)(max)
TRMI321611 - 47N	47	± 20%	50MHz, 200mV	20	320	0.15	300
TRMI321611 - 56N	56	± 20%	50MHz, 200mV	20	280	0.25	300
TRMI321611 - 68N	68	± 20%	50MHz, 200mV	20	280	0.25	300
TRMI321611 - 82N	82	± 20%	50MHz, 200mV	20	250	0.25	300
TRMI321611 - R10	100	± 10,± 20%	25MHz, 200mV	20	235	0.25	250
TRMI321611 - R12	120	± 10,± 20%	25MHz, 200mV	20	220	0.30	250
TRMI321611 - R15	150	± 10,± 20%	25MHz, 200mV	20	200	0.30	250
TRMI321611 - R18	180	± 10,± 20%	25MHz, 200mV	20	185	0.40	250
TRMI321611 - R22	220	± 10,± 20%	25MHz, 200mV	20	170	0.40	250
TRMI321611 - R27	270	± 10,± 20%	25MHz, 200mV	20	150	0.50	250
TRMI321611 - R33	330	± 10,± 20%	25MHz, 200mV	20	145	0.60	250
TRMI321611 - R39	390	± 10,± 20%	25MHz, 200mV	25	135	0.50	200
TRMI321611 - R47	470	± 10,± 20%	25MHz, 200mV	25	125	0.60	200
TRMI321611 - R56	560	± 10,± 20%	25MHz, 200mV	25	115	0.70	150
TRMI321611 - R68	680	± 10,± 20%	25MHz, 200mV	25	105	0.80	150
TRMI321611 - R82	820	± 10,± 20%	25MHz, 200mV	25	100	0.90	150
TRMI321611 - 1R0	1000	± 10,± 20%	10MHz, 200mV	45	75	0.40	100
TRMI321611 - 1R2	1200	± 10,± 20%	10MHz, 200mV	45	65	0.50	100
TRMI321611 - 1R5	1500	± 10,± 20%	10MHz, 200mV	45	60	0.50	80
TRMI321611 - 1R8	1800	± 10,± 20%	10MHz, 200mV	45	55	0.50	70
TRMI321611 - 2R2	2200	± 10,± 20%	10MHz, 200mV	45	50	0.60	60
TRMI321611 - 2R7	2700	± 10,± 20%	10MHz, 200mV	45	45	0.60	60
TRMI321611 - 3R3	3300	± 10,± 20%	10MHz, 200mV	45	41	0.70	60
TRMI321611 - 3R9	3900	± 10,± 20%	10MHz, 200mV	45	38	0.80	50
TRMI321611 - 4R7	4700	± 10,± 20%	10MHz, 200mV	45	35	0.90	50
TRMI321611 - 5R6	5600	± 10,± 20%	4MHz, 200mV	45	32	0.70	25
TRMI321611 - 6R8	6800	± 10,± 20%	4MHz, 200mV	45	29	0.80	25
TRMI321611 - 8R2	8200	± 10,± 20%	4MHz, 200mV	45	26	0.90	25
TRMI321611 - 100	10000	± 10,± 20%	2MHz, 60mV	45	24	1.00	25
TRMI321611 - 120	12000	± 10,± 20%	2MHz, 60mV	45	22	1.05	15
TRMI321611 - 150	15000	± 10,± 20%	1MHz, 60mV	35	19	0.70	5
TRMI321611 - 180	18000	± 10,± 20%	1MHz, 60mV	35	18	0.75	5
TRMI321611 - 220	22000	± 10,± 20%	1MHz, 60mV	35	16	0.90	5
TRMI321611 - 270	27000	± 10,± 20%	1MHz, 60mV	35	14	0.90	5
TRMI321611 - 330	33000	± 10,± 20%	1MHz, 60mV	35	13	1.05	5

TRMI 系列叠层铁氧体 - 測量設備

必备条件	要求	测试方法/设备仪器
电感量	参照标准的电气特性规格	HP4291B
Q 值		HP4291B
自谐频率 (SRF)		HP4291B
直流阻抗 (RDC)		AX-1152B
额定电流 IDC		应用当前电流，电感变化应少于初始值的10%

TRMI 系列叠层铁氧体 - 環境特性

必备条件	要求	测试方法
弯曲强度	在适当的条件下用力不得损害端子和铁氧体	试验装置应焊接在基板上尺寸:100×40×1.6mm 偏转: 2.0mm 持续时间: 30sec 0402的基层尺寸：100×40×0.8mm
耐振动	在适当的条件下用力不得损害端子和铁氧体	试验装置应焊接在基板上振荡频率 : 10 to 55 to 10Hz for 1min 振幅 : 1.5mm 时间 : 于每一轴向摆动 2hrs(X,Y,Z), 共 6hrs
耐热焊接	外观: 无损伤超过端子的75%. 电极应该被焊料所覆盖. 电感值变化率: 在初始值的± 15% 以内 Q值变化率: 在初始值的± 30%以内电感值变化率: 在初始值的± 20% 以内(0603 over 12uH)	预热: 150°C, 1min 焊料成分: Sn/Ag3.0/Cu0.5 (Pb-Free) 焊接温度: 260 ± 5°C(Pb-Free) 浸泡时间: 10 ± 1sec
可焊性	90%覆盖焊锡	预热: 150°C, 1min 焊料成份: Sn/Ag3.0/Cu0.5 (Pb-Free) 焊接温度: 245 ± 5°C(Pb-Free) 浸泡时间: 4 ± 1sec
温度周期	外观: 无损伤电感值变化率: 在初始值的± 10% 以内 Q值变化率: 在初始值的± 30% 以内	一次循环: -25 ± 3°C for 30min step2: 25 ± 2°C for 3.0min step3: 85 ± 3°C for 30min step4: 25 ± 2°C for 3.0min 总数: 100次循环标准室内时间24小时后测量
防潮性能		温度: 40 ± 2°C 湿度: 90 ~ 95% 时间: 1000hrs 标准室内时间24小时后测量
耐高温		温度: 125 ± 3°C 湿度 : 20% 应用电流：额定电流时间: 1000hrs 标准室内时间24小时后测量
耐低温		温度: -25 ± 3°C 湿度 : 0% 时间: 1000hrs 标准室内时间24小时后测量

TRMI 系列叠层铁氧体 - 料號標識

TRMI160808

-

10N

M

1

2

3

型號

TRMI160808

TRMI201209

TRMI201212

TRMI321611

電感值
10N	10nH
56N	56nH
R68	680nH
180	18000nH

誤差值
S	0.3nH
J	5%
K	10%
M	20%
