貼片線繞高電流電感 (TREC)

貼片線繞高電流電感 - TREC 射頻系列

針對片式狹窄墊,高自諧振頻率設計,表面貼裝線繞高電流電感(TREC)。

< >
  • 表面貼裝片式線繞高電流電感 - TREC 系列

德鍵貼片繞線射頻電感 (TREC) 模壓系列,主要針對片式狹窄墊設計,高自諧振頻率 SRFs,采抗熱抗濕、抗機械振動和擠壓的模壓封裝,精確的尺寸適用於表面貼裝,並提供改善同樣緊湊的外殼尺寸的性能。貼片 (TREC) 繞線型片式電感器,是對傳統繞線型電感器的一種改進繞線電感,採用微小工字型磁芯,經繞線、焊接、電極成型,塑封等工序製成。

德鍵 (TREC) 產品種類主要有 TREC322522N (EIA 1210) 型、TREC453232N (EIA 1812) 型,電感值可覆蓋範圍 1~330 μH,允許最大額定電流為 75~1050 mA,品質因素 10~20 min,自諧頻率高 4~180 MHz,適合高頻使用。

貼片繞線電感 TREC322522N,型、TREC453232N 系列,主要應用在視聽設備,包括電視機,錄影機,數碼相機,和音響等領域;電子設備中使用的通信基礎設施,包括 xDSL 和移動基站;電子設備中使用的汽車上裝備,包括汽車音響和 ECU 系統,儀器儀表;其他電子設備,包括硬盤和光碟機。能夠滿足高精密度安裝的要求、且具有高可靠性。

德鍵電子提供完整貼片電感器尺寸 0603/0805/132/1008/1812/2215/3730/4015/7030,感量範圍齊全,符合 RoHS 規範,Lead-Free 無鉛標準,使用 Lead-Free Logo 無鉛標誌,以充分滿足客戶及環境保護的要求。

下載 PDF 版本: 貼片線繞高電流電感 (TREC)。

特性 :
  1. 電極引腳表面採用無鉛鍍層。
  2. 使用的金屬引腳電極具有可靠的連接性能。
  3. 抗熱抗濕性、抗機械振動和擠壓,精確的尺寸適用于表面貼裝。
  4. 對于無鉛化回流焊接條件具有高度的耐熱性。

用途 :
  1. 計算機、電源、通訊設備、儀器儀表。
  2. 電視影響等領域的電子電路中。
使用溫度 :
  1. 溫度範圍: -25 ~ +85 °C。

TREC322522N, TREC453232N 片式線繞電感器- 結構圖及規格尺寸

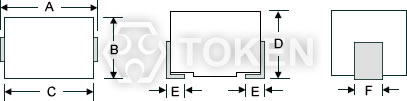

片式線繞電感器 (TREC Series) 尺寸圖
片式線繞電感器 (TREC Series) 尺寸圖
型號 A B C D E F
TREC322522N(1210) 3.2 ± 0.4 2.5 ± 0.2 2.9 ± 0.3 2.2 ± 0.2 0.6 ± 0.2 1.0 ± 0.2
TREC453232N(1812) 4.5 ± 0.4 3.2 ± 0.2 4.2 ± 0.3 3.2 ± 0.2 1.0 ± 0.2 1.2 ± 0.2

TREC322522N, TREC453232N 表面貼裝片式線繞電感器- 包裝

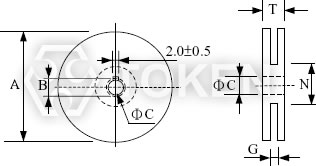

卷軸 尺寸
卷軸 尺寸
包裝 尺寸
包裝 尺寸
型號 A B C D G N T
8mm 178 21.0±0.8 13.0±0.5 8 10 max 50 min 14.4 max
12mm 178 21.0±0.8 13.0±0.5 10 14 max 50 min 14.4 max

線繞電感器 電氣特性 - TREC322522N (EIA 1210)

產品料號 感應系數
(µH)
Q
(min)
測試頻率
(MHZ)
共振頻率
(MHz)(min)
直流阻抗
(Ω)(max)
定格電流
(mA)
TREC322522N - 1R0M 1.0 ± 20% 10 7.96 100 0.156 770
TREC322522N - 1R5M 1.5 ± 20% 10 7.96 80 0.195 580
TREC322522N - 2R2M 2.2 ± 20% 10 7.96 65 0.260 480
TREC322522N - 3R3M 3.3 ± 20% 10 7.96 55 0.325 400
TREC322522N - 4R7M 4.7 ± 20% 10 7.96 45 0.520 320
TREC322522N - 6R8M 6.8 ± 20% 10 7.96 35 0.650 280
TREC322522N - 100K 10 ± 10% 15 2.52 28 1.105 220
TREC322522N - 150K 15 ± 10% 15 2.52 25 1.690 180
TREC322522N - 220K 22 ± 10% 15 2.52 20 2.600 145
TREC322522N - 330K 33 ± 10% 15 2.52 15 3.640 115
TREC322522N - 390K 39 ± 10% 15 2.52 14 4.500 110
TREC322522N - 470K 47 ± 10% 15 2.52 13 5.460 105
TREC322522N - 680K 68 ± 10% 15 2.52 10 8.450 85
TREC322522N - 820K 82 ± 10% 15 2.52 9 8.710 80
TREC322522N - 101K 100 ± 10% 15 0.796 8 10.14 75
Note:
  • L , Q測試設備:HP4285A +16034E,或 同等設備。
  • 自諧頻率:HP8753C 網路分析儀。
  • 直流電阻:AX-111A 數位毫歐表,或同等設備。

射頻線繞電感器 電氣特性 - TREC453232N (EIA 1812)

產品料號 感應系數
(µH)
Q
(min)
測試頻率
(MHZ)
共振頻率
(MHz)(min)
直流阻抗
(Ω)(max)
定格點流
(mA)
TREC453232N - 1R0K 1.0± 10% 10 7.96 180 0.11 1050
TREC453232N - 1R2K 1.2 ± 10% 10 7.96 160 0.12 1000
TREC453232N - 1R5K 1.5 ± 10% 10 7.96 130 0.15 950
TREC453232N - 1R8K 1.8 ± 10% 10 7.96 100 0.16 900
TREC453232N - 2R2K 2.2 ± 10% 10 7.96 80 0.18 850
TREC453232N - 2R7K 2.7 ± 10% 10 7.96 60 0.20 800
TREC453232N - 3R3K 3.3 ± 10% 10 7.96 45 0.22 750
TREC453232N - 3R9K 3.9 ± 10% 10 7.96 40 0.24 700
TREC453232N - 4R7K 4.7 ± 10% 10 7.96 35 0.27 650
TREC453232N - 5R6K 5.6 ± 10% 10 7.96 30 0.30 650
TREC453232N - 6R8K 6.8 ± 10% 10 7.96 28 0.35 600
TREC453232N - 8R2K 8.2 ± 10% 10 7.96 25 0.40 600
TREC453232N - 100K 10 ± 10% 10 2.52 22 0.50 550
TREC453232N - 120K 12 ± 10% 10 2.52 21 0.60 500
TREC453232N - 150K 15 ± 10% 10 2.52 20 0.70 450
TREC453232N - 180K 18 ± 10% 10 2.52 19 0.80 400
TREC453232N - 220K 22 ± 10% 10 2.52 18 0.90 370
TREC453232N - 270K 27 ± 10% 10 2.52 16 1.20 330
TREC453232N - 330K 33 ± 10% 10 2.52 14 1.40 300
TREC453232N - 390K 39 ± 10% 10 2.52 12 1.60 280
TREC453232N - 470K 47 ± 10% 10 2.52 11.5 1.90 260
TREC453232N - 560K 56 ± 10% 10 2.52 11 2.20 240
TREC453232N - 680K 68 ± 10% 10 2.52 10 2.60 220
TREC453232N - 820K 82 ± 10% 10 2.52 9 3.50 200
TREC453232N - 101K 100 ± 10% 20 0.796 8 4.00 180
TREC453232N - 121K 120 ± 10% 20 0.796 7.5 4.50 160
TREC453232N - 151K 150 ± 10% 20 0.796 7 6.50 140
TREC453232N - 181K 180 ± 10% 20 0.796 6.5 7.50 120
TREC453232N - 221K 220 ± 10% 20 0.796 5.5 9.00 120
TREC453232N - 271K 270 ± 10% 20 0.796 5 11.0 100
TREC453232N - 331K 330 ± 10% 20 0.796 4 13.0 90
Note:
  • L , Q測試設備:HP4285A +16034E,或 同等設備。
  • 自諧頻率:HP8753C 網路分析儀。
  • 直流電阻:AX-111A 數位毫歐表,或同等設備。

TREC322522N, TREC453232N 射頻線繞電感器 - 機械性能試驗

必備條件 特性 測試方法(DIS C 5321)
端子拉引強度 無明顯損傷 兩端子向水平方向施加0.5Kgf的拉力
耐振動 電感值變化在±3%以內無機械損傷 安裝于P板,X,Y,Z方向各2小時,
振頻率範圍10-55-10HZ往復1分鐘,全振幅1.5mm
落下試驗 電感值變化在±3%以內無機械損傷 距混凝土或瓷磚地面1m高度落下

TREC322522N, TREC453232N 射頻線繞電感器 - 電氣性能試驗

必備條件 特性 測試方法(JIS C 5321)
耐焊接熱 無明顯損傷
電感值變化在±3%以內
260±5°C的焊液(H63A)
浸入10±1秒,常溫放置2小時測量
可焊性 浸入表面90%以上覆蓋新的焊錫 100V電壓60秒
耐電壓 無異常電阻1000 Mohm以上 500V電壓30秒
絕緣電阻 無異常電阻1000 Mohm以上 500V電壓30秒

TREC322522N, TREC453232N 射頻線繞電感器- 耐熱性能試驗

必備條件 特性 測試方法(JIS C 5321)
低溫特性 無明顯損傷,
電感值變化率±5%以內
Q值變化率±30%以內
260±5°C的焊液(H63A)
浸入10±1秒常溫放置2小時測量
濕度循環 無明顯損傷,
電感值變化率±5以內
-25°C~+85°C
保持30分鐘低溫,高溫循環5個周期
溫度特性 電感值變化率±3%以內 -25°C and +85°C條件下測定電感變化率
耐濕特性 無明顯損傷,
電感值變化率±5%以內
Q值變化率±30以內
溫度40±2°C,濕度90~95%
試驗96±常溫放置1~2小時測量
耐高溫特性 無明顯損傷,
電感值變化率±5%以內
Q值變化率在 ±30以內
溫度85±2°C,槽內放置96±2小時,常溫放置1~2小時

TREC322522N, TREC453232N 貼片線繞電感器 - 料號標識

TREC322522N - 1R0 M

型號
TREC322522N
TREC453232N

電感值
R10 0.10μH
1R0 1.00μH
100 10.00×100μH
101 10.00×101μH
102 10.00×102μH
103 10.00×103μH
誤差值
K 10%
M 20%
