德鍵電子生產高頻電感器、射頻電感器、陶瓷電感器、薄膜貼片電感器、磁珠電感、積層磁珠、貼片大電流磁珠、射頻磁珠、貼片磁珠，符合RoHS規範，使用Lead-Free Logo無鉛標準。提供完整貼片電感尺寸0402/0603/0805/1206/1210/1806/1812，感量範圍齊全，可依客戶的需求制造。

  • 特性積層陶瓷RF貼片高頻電感器
    －可降低噪音及濾波電磁干擾
    －高 Q 值、高可靠性、陶瓷材質
  • 用途
    －筆記型電腦、磁片驅動裝置、噴墨印表機、硬碟磁碟機、
        影印機、顯示監視器、遊戲機、彩色電視、錄放影機、
        光碟機、攝影機、數位相機、汽車電子產品、防干擾對策
結構圖及規格尺寸 (unit: mm)
積層陶瓷RF貼片高頻電感器
型號 A B C D E F G
TCMF100505 (0402) 1.0 ± 0.1 0.5 ± 0.1 0.5 ± 0.1 0.1(min) 0.5 0.45 0.5
TCMF160808 (0603) 1.6 ± 0.2 0.8 ± 0.2 0.8 ± 0.2 0.3 ± 0.2 0.7 0.70 0.7
TCMF201209 (0805) 2.0 ± 0.2 1.2 ± 0.2 0.9 ± 0.2 0.5 ± 0.3 1.0 0.80 1.0

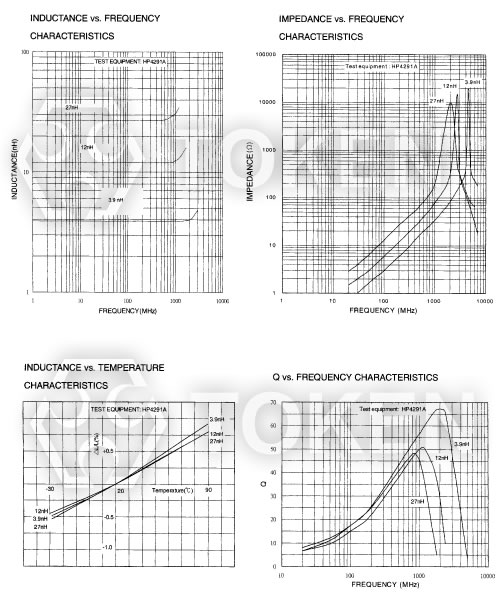

TCMF100505 (0402) 系列電氣特性規格
產品料號 電感值
(L)(nH)		 測試頻率
(MHz)		 誤差值 共振頻率
(MHz)(min)		 直流阻抗
(Ω)(max)		 定格電流
(mA)(max)
TCMF100505 - 1N2* 1.20 100 S 12000 0.10 300
TCMF100505 - 1N5* 1.50 100 S 10500 0.10 300
TCMF100505 - 1N8* 1.80 100 S 9400 0.10 300
TCMF100505 - 2N2* 2.20 100 S 8700 0.20 300
TCMF100505 - 2N7* 2.70 100 S 7700 0.20 300
TCMF100505 - 3N3* 3.30 100 S, K 6800 0.30 300
TCMF100505 - 3N9* 3.90 100 S, K 6300 0.30 300
TCMF100505 - 4N7* 4.70 100 S, K 5700 0.40 300
TCMF100505 - 5N6* 5.60 100 S, K 5100 0.40 300
TCMF100505 - 6N8* 6.80 100 J, K 4550 0.50 300
TCMF100505 - 8N2* 8.20 100 J, K 4100 0.50 300
TCMF100505 - 10N* 10.00 100 J, K 3750 0.60 300
TCMF100505 - 12N* 12.00 100 J, K 2950 0.60 300
TCMF100505 - 15N* 15.00 100 J, K 2600 0.70 300
TCMF100505 - 18N* 18.00 100 J, K 2350 0.80 300
TCMF100505 - 22N* 22.00 100 J, K 1950 0.90 300
TCMF100505 - 27N* 27.00 100 J, K 1750 1.00 300
TCMF100505 - 33N* 33.00 100 J, K 1700 1.50 200
TCMF100505 - 39N* 39.00 100 J, K 1650 1.80 200
TCMF100505 - 47N* 47.00 100 J, K 1300 2.00 200

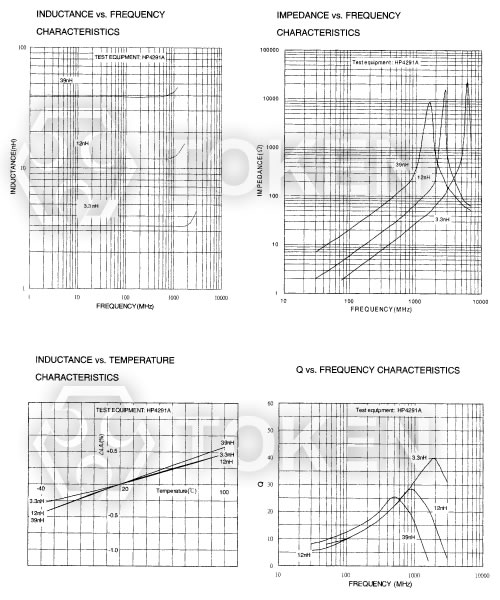

TCMF160808 (0603) 系列電氣特性規格
產品料號 電感值
(L)(nH)		 測試頻率
(MHz)		 誤差值 共振頻率
(MHz)(min)		 直流阻抗
(Ω)(max)		 定格電流
(mA)(max)
TCMF160808 - 1N2* 1.20 100 S >6000 0.12 300
TCMF160808 - 1N5* 1.50 100 S >6000 0.12 300
TCMF160808 - 1N8* 1.80 100 S >6000 0.12 300
TCMF160808 - 2N2* 2.20 100 S >6000 0.16 300
TCMF160808 - 2N7* 2.70 100 S >6000 0.20 300
TCMF160808 - 3N3* 3.30 100 S, K 5700 0.22 300
TCMF160808 - 3N9* 3.90 100 S, K 5600 0.25 300
TCMF160808 - 4N7* 4.70 100 S, K 4800 0.28 300
TCMF160808 - 5N6* 5.60 100 S, K 4350 0.29 300
TCMF160808 - 6N8* 6.80 100 J, K 3750 0.30 300
TCMF160808 - 8N2* 8.20 100 J, K 3300 0.33 300
TCMF160808 - 10N* 10.00 100 J, K 2850 0.35 300
TCMF160808 - 12N* 12.00 100 J, K 2700 0.40 300
TCMF160808 - 15N* 15.00 100 J, K 2400 0.45 300
TCMF160808 - 18N* 18.00 100 J, K 2050 0.50 300
TCMF160808 - 22N* 22.00 100 J, K 1850 0.55 300
TCMF160808 - 27N* 27.00 100 J, K 1750 0.60 300
TCMF160808 - 33N* 33.00 100 J, K 1500 0.65 300
TCMF160808 - 39N* 39.00 100 J, K 1350 0.70 300
TCMF160808 - 47N* 47.00 100 J, K 1200 0.90 300
TCMF160808 - 56N* 56.00 100 J, K 1100 1.00 300
TCMF160808 - 68N* 68.00 100 J, K 1000 1.50 300
TCMF160808 - 82N* 82.00 100 J, K 900 1.80 300
TCMF160808 - R10* 100.00 100 J, K 830 2.10 300

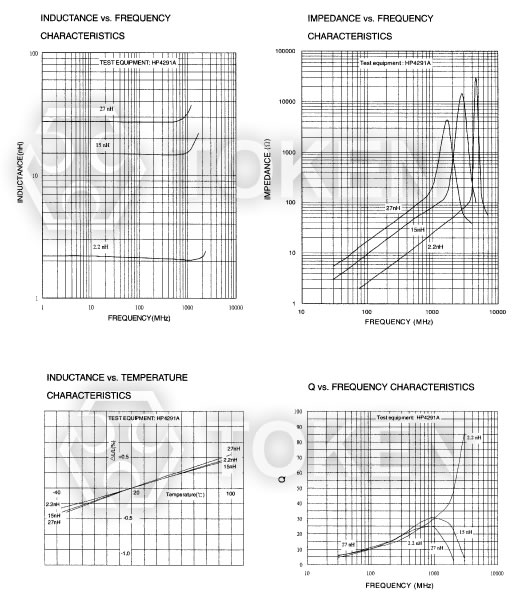

TCMF201209 (0805) 系列電氣特性規格
產品料號 電感值
(L)(nH)		 測試頻率
(MHz)		 誤差值 共振頻率
(MHz)(min)		 直流阻抗
(Ω)(max)		 定格電流
(mA)(max)
TCMF201209 - 1N5* 1.50 100 S >6000 0.10 300
TCMF201209 - 1N8* 1.80 100 S >6000 0.10 300
TCMF201209 - 2N2* 2.20 100 S >6000 0.10 300
TCMF201209 - 2N7* 2.70 100 S >6000 0.10 300
TCMF201209 - 3N3* 3.30 100 S, K >6000 0.13 300
TCMF201209 - 3N9* 3.90 100 S, K 5400 0.15 300
TCMF201209 - 4N7* 4.70 100 S, K 4500 0.20 300
TCMF201209 - 5N6* 5.60 100 S, K 4000 0.23 300
TCMF201209 - 6N8* 6.80 100 J, K 3650 0.25 300
TCMF201209 - 8N2* 8.20 100 J, K 3000 0.28 300
TCMF201209 - 10N* 10.00 100 J, K 2500 0.30 300
TCMF201209 - 12N* 12.00 100 J, K 2450 0.35 300
TCMF201209 - 15N* 15.00 100 J, K 2000 0.40 300
TCMF201209 - 18N* 18.00 100 J, K 1750 0.45 300
TCMF201209 - 22N* 22.00 100 J, K 1700 0.50 300
TCMF201209 - 27N* 27.00 100 J, K 1550 0.55 300
TCMF201209 - 33N* 33.00 100 J, K 1350 0.60 300
TCMF201209 - 39N* 39.00 100 J, K 1300 0.65 300
TCMF201209 - 47N* 47.00 100 J, K 1200 0.70 300
TCMF201209 - 56N* 56.00 100 J, K 1150 0.75 300
TCMF201209 - 68N* 68.00 100 J, K 1000 0.85 300
TCMF201209 - 82N* 82.00 100 J, K 850 0.90 300
TCMF201209 - R10* 100.00 100 J, K 730 1.00 300
如何訂購
TCMF100505 - 1N2 S

型號
高頻積層式晶片電感 :
(TCMF100505, TCMF160808, TCMF201209)

電感值
1N2 (1.2nH)
10N (10.0nH)
R10 (100.00nH)
誤差值
S (0.3nH)
J (5%)
K (10%)
M (20%)

Chip Inductors Multilayer
Page: 1 / 2
