硫化鎘(CdS)或光敏電阻器(LDR),其阻抗隨光落在它表面的總量而轉變。眾所周知,光敏電阻有許多名稱,包括光電阻器,光照電阻器,光半導體,光電導體單元,或簡單稱為光單元。
光敏電阻典型的結構為使用一個附著在絕緣基板的激活半導體材料層。半導體是一般加入少許的附加物,以使它能夠具備必要的導電性水平。接觸面通常置於表層的兩面。
光敏電阻,CdS 或 LDR 常被應用於低價位的光感元器件,如已應用多年的攝影燈米,煙霧氣,火焰和防盜探測器,讀卡器,照明控制,和路燈等。
德鍵電子 PGM 系列提供了設計工程師一種、經濟型、高品質、高性能的 CdS 及 LDR 商業級光敏元器件,具有靈敏度高、體積小的特點,其標準尺寸有 5mm,12mm,and 20mm,PGM 的環氧樹脂塗層或密閉封裝,提供高品質的性能,適用於需要快速反應和良好的光譜特徵。
德鍵電子生產、設計、製造高性能光電元器件已有數十年經驗,提供多種光電的產品,我們的經驗與客戶自定義的光敏電阻器也同樣成熟。電郵或電洽我們此產品最新資訊。
下載 PDF 版本: CdS,LDR,光敏電阻器,光照電阻器 (PGM)。

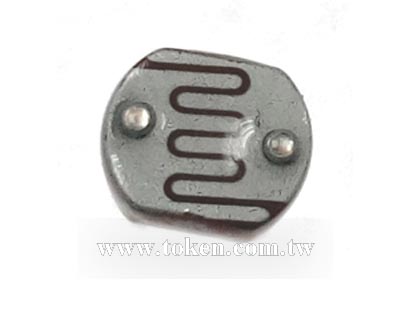

(PGM5****) 5mm 環氧樹脂封裝
CdS光敏光照電阻器外觀
(PGM5****) 5mm 環氧樹脂封裝
CdS光照光敏電阻器尺寸圖
|
型號 | 最大電壓 (VDC) | 最大功率 (mW) | 環境溫度 (°C) | 光譜峰值 (nm) | 亮電阻 (10Lx) (KΩ) | 暗電阻 (MΩ) Min. | γ Min. | 響應時間 (ms) | |
上升 | 下降 | ||||||||
PGM5506 | 100 | 90 | -30 ~ +70 | 540 | 2 ~ 6 | 0.15 | 0.6 | 30 | 40 |
PGM5516 | 100 | 90 | -30 ~ +70 | 540 | 5 ~ 10 | 0.2 | 0.6 | 30 | 40 |
PGM5526 | 150 | 100 | -30 ~ +70 | 540 | 8 ~ 20 | 1.0 | 0.6 | 20 | 30 |
PGM5537 | 150 | 100 | -30 ~ +70 | 540 | 16 ~ 50 | 2.0 | 0.7 | 20 | 30 |
PGM5539 | 150 | 100 | -30 ~ +70 | 540 | 30 ~ 90 | 5.0 | 0.8 | 20 | 30 |
PGM5549 | 150 | 100 | -30 ~ +70 | 540 | 45 ~ 140 | 10.0 | 0.8 | 20 | 30 |
PGM5616D | 150 | 100 | -30 ~ +70 | 560 | 5 ~ 10 | 1.0 | 0.6 | 20 | 30 |
PGM5626D | 150 | 100 | -30 ~ +70 | 560 | 8 ~ 20 | 2.0 | 0.6 | 20 | 30 |
PGM5637D | 150 | 100 | -30 ~ +70 | 560 | 16 ~ 50 | 5.0 | 0.7 | 20 | 30 |
PGM5639D | 150 | 100 | -30 ~ +70 | 560 | 30 ~ 90 | 10.0 | 0.8 | 20 | 30 |
PGM5649D | 150 | 100 | -30 ~ +70 | 560 | 50 ~ 160 | 20.0 | 0.8 | 20 | 30 |
PGM5659D | 150 | 100 | -30 ~ +70 | 560 | 150 ~ 300 | 20.0 | 0.8 | 20 | 30 |
(PGM55**-MP) 5mm 金屬外殼封裝
CdS光敏光照電阻器外觀
(PGM55**-MP) 5mm 金屬外殼封裝
CdS光照光敏電阻器尺寸圖
|
型號 | 最大電壓 (VDC) | 最大功率 (mW) | 環境溫度 (°C) | 光譜峰值 (nm) | 亮電阻 (10Lx) (KΩ) | 暗電阻 (MΩ) Min. | γ Min. | 響應時間 (ms) | |
上升 | 下降 | ||||||||
PGM5506-MP | 100 | 90 | -30 ~ +70 | 540 | 2 ~ 6 | 0.15 | 0.6 | 30 | 40 |
PGM5516-MP | 100 | 90 | -30 ~ +70 | 540 | 5 ~ 10 | 0.2 | 0.6 | 30 | 40 |
PGM5526-MP | 150 | 100 | -30 ~ +70 | 540 | 8 ~ 20 | 1.0 | 0.6 | 20 | 30 |
PGM5537-MP | 150 | 100 | -30 ~ +70 | 540 | 16 ~ 50 | 2.0 | 0.7 | 20 | 30 |
PGM5539-MP | 150 | 100 | -30 ~ +70 | 540 | 30 ~ 90 | 5.0 | 0.8 | 20 | 30 |
PGM5549-MP | 150 | 100 | -30 ~ +70 | 540 | 45 ~ 140 | 10.0 | 0.8 | 20 | 30 |
(PGM12**) 12mm 環氧樹脂封裝
CdS光敏光照電阻器外觀
(PGM12**) 12mm 環氧樹脂封裝
CdS光照光敏電阻器尺寸圖
|
型號 | 最大電壓 (VDC) | 最大功率 (mW) | 環境溫度 (°C) | 光譜峰值 (nm) | 亮電阻 (10Lx) (KΩ) | 暗電阻 (MΩ) Min. | γ Min. | 響應時間 (ms) | |
上升 | 下降 | ||||||||
PGM1200 | 250 | 250 | -30 ~ +70 | 560 | 2~5 | 1.0 | 0.6 | 30 | 40 |
PGM1201 | 250 | 250 | -30 ~ +70 | 560 | 4~10 | 2.0 | 0.7 | 30 | 30 |
PGM1202 | 250 | 250 | -30 ~ +70 | 560 | 8~20 | 5.0 | 0.7 | 30 | 30 |
PGM1203 | 250 | 250 | -30 ~ +70 | 560 | 18~50 | 10 | 0.8 | 30 | 30 |
PGM1204 | 250 | 250 | -30 ~ +70 | 560 | 45~150 | 20 | 0.8 | 30 | 30 |
PGM1205 | 250 | 250 | -30 ~ +70 | 560 | 140~300 | 20 | 0.8 | 30 | 30 |
(PGM12**-MP) 12mm 金屬外殼封裝
CdS光敏光照電阻器外觀
(PGM12**-MP) 12mm 金屬外殼封裝
CdS光照光敏電阻器尺寸圖
|
型號 | 最大電壓 (VDC) | 最大功率 (mW) | 環境溫度 (°C) | 光譜峰值 (nm) | 亮電阻 (10Lx) (KΩ) | 暗電阻 (MΩ) Min. | γ Min. | 響應時間 (ms) | |
上升 | 下降 | ||||||||
PGM1200-MP | 250 | 250 | -30 ~ +70 | 560 | 2~5 | 1.0 | 0.6 | 30 | 40 |
PGM1201-MP | 250 | 250 | -30 ~ +70 | 560 | 4~10 | 2.0 | 0.7 | 30 | 30 |
PGM1202-MP | 250 | 250 | -30 ~ +70 | 560 | 8~20 | 5.0 | 0.7 | 30 | 30 |
PGM1203-MP | 250 | 250 | -30 ~ +70 | 560 | 18~50 | 10 | 0.8 | 30 | 30 |
PGM1204-MP | 250 | 250 | -30 ~ +70 | 560 | 45~150 | 20 | 0.8 | 30 | 30 |
PGM1205-MP | 250 | 250 | -30 ~ +70 | 560 | 140~300 | 20 | 0.8 | 30 | 30 |

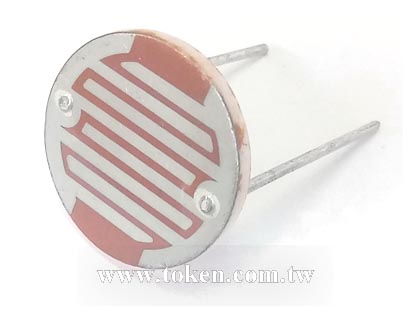

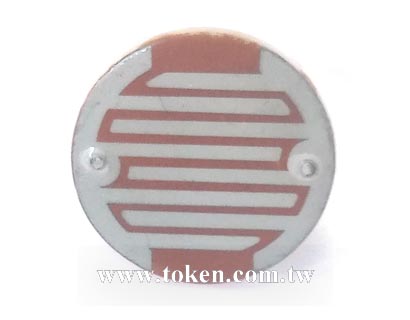

(PGM20**) 20mm 環氧樹脂封裝
CdS光敏光照電阻器外觀
(PGM20**) 20mm 環氧樹脂封裝
CdS光照光敏電阻器尺寸圖
|
型號 | 最大電壓 (VDC) | 最大功率 (mW) | 環境溫度 (°C) | 光譜峰值 (nm) | 亮電阻 (10Lx)(KΩ) | 暗電阻 (MΩ) Min. | γ Min. | 響應時間 (ms) | |
上升 | 下降 | ||||||||
PGM2000 | 500 | 500 | -30 ~ +70 | 560 | 2~5 | 1.0 | 0.6 | 30 | 40 |
PGM2001 | 500 | 500 | -30 ~ +70 | 560 | 4~10 | 2.0 | 0.7 | 30 | 30 |
PGM2002 | 500 | 500 | -30 ~ +70 | 560 | 8~20 | 5.0 | 0.7 | 30 | 30 |
PGM2003 | 500 | 500 | -30 ~ +70 | 560 | 18~50 | 10 | 0.8 | 30 | 30 |
PGM2004 | 500 | 500 | -30 ~ +70 | 560 | 45~150 | 20 | 0.8 | 30 | 30 |
PGM2005 | 500 | 500 | -30 ~ +70 | 560 | 140~300 | 20 | 0.8 | 30 | 30 |
(PGM20**-PP) 20mm 塑盒封裝
CdS光敏光照電阻器外觀
(PGM20**-PP) 20mm 塑盒封裝
CdS光照光敏電阻器尺寸圖
|
型號 | 最大電壓 (VDC) | 最大功率 (mW) | 環境溫度 (°C) | 光譜峰值 (nm) | 亮電阻 (10Lx) (KΩ) | 暗電阻 (MΩ) Min. | γ Min. | 響應時間 (ms) | |
上升 | 下降 | ||||||||
PGM2000-PP | 500 | 500 | -30 ~ +70 | 560 | 2~5 | 1.0 | 0.6 | 30 | 40 |
PGM2001-PP | 500 | 500 | -30 ~ +70 | 560 | 4~10 | 2.0 | 0.7 | 30 | 30 |
PGM2002-PP | 500 | 500 | -30 ~ +70 | 560 | 8~20 | 5.0 | 0.7 | 30 | 30 |
PGM2003-PP | 500 | 500 | -30 ~ +70 | 560 | 18~50 | 10 | 0.8 | 30 | 30 |
PGM2004-PP | 500 | 500 | -30 ~ +70 | 560 | 45~150 | 20 | 0.8 | 30 | 30 |
PGM2005-PP | 500 | 500 | -30 ~ +70 | 560 | 140~300 | 20 | 0.8 | 30 | 30 |
項 目 | 測試方法 | 性 能 |
可焊性 | 在溫度為 230±5°C 時 將引腳端浸入焊錫液中2±0.5 秒 (引線焊接位置應距離陶瓷基座 5mm 以上) | 覆蓋率 > 95% |
溫度變化值 | 溫度變化: 低(-40°C) - 高(+60°C) 連續 5 個回合 持續時間:30分鐘 |
Drift of R10 = ± 20% 沒有明顯的損傷 |
濕度和熱度 | 1. 將測試盒設置成:60±5°C; 濕度:90-95%; 日照強度:0勒克斯; 持續時間:100小時 2. 在正常的溫度和濕度下放置24小時后取走 |
Drift of R10 = ± 30% 沒有明顯的損傷 |
溫度系數 | 在 25±5°C 條件下日照強度:150勒克斯(在額定功率下) 持續時間:600小時 |
沒有明顯的損傷 |
金屬絲彎曲強度 | 將引腳固定,另一端向相反方向彎曲90° | 沒有明顯的損傷 |
振動 | 頻率:50Hz 振幅:1. 5mm 用法:平行陶瓷層對著陶瓷層持續時間:2小時 |
沒有明顯的損傷 |
