起動型 ZR 系列電阻器於平形陶瓷管上固定兩個引出端子，陶瓷管上纏繞銅鎳或鎳鉻合金之電阻線，並於表面施以耐高溫之不燃性樹脂塗裝補覆，待電阻體陰乾後，經由高溫處理固定絕緣，並配裝固定腳架而成。主要供給受限高度空間之業界安裝配置，由於繞性佳，可製成多端子，低感抗電阻，PC 板插入型及各類組合方式。適用於負載測試，產業機械，電力分配，儀器設備，自動控制裝置...等，符合RoHS規範、Lead-Free無鉛環保要求、無鉛銲接對技術。若需特殊規格型式，請與德鍵電子業務聯繫。

  • 適用于
    教學模擬，馬達啟動，
    儀器設備，電力分配，
    產業機械，負載測試，
    自動控制裝置。

  • 通用規格
    40W~300W - 扁平型固定式制動繞線電阻，
    60W~450W - 扁平型波浪式制動線繞電阻，
    40W~450W - 扁平型固定式低感量制動線繞電阻，
    60W~450W - 扁平型波浪式低感量制動線繞電阻，
 起動型繞線功率電阻器

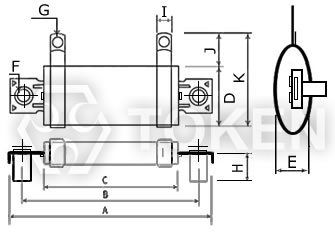

ZZR Type 40W ~ 300W 陶瓷板型固定式繞線電阻器
起動型繞線功率電阻器
功率 尺寸 (mm) 阻值範圍
(Ω)
A B C D E F G H I J K
40W 83 70 50 28 11 5.2 4.1 13 6.5 12 42 0.1~5K
55W 123 110 90 28 11 5.2 4.1 13 6.5 12 42 0.1~6K
70W 153 140 120 28 11 5.2 4.1 13 6.5 12 42 0.1~7K
95W 183 170 150 28 11 5.2 4.1 13 6.5 12 42 0.1~10K
100W 193 180 160 28 11 5.2 4.1 13 6.5 12 42 0.1~12K
120W 218 205 185 28 11 5.2 4.1 13 9 12 42 0.1~15K
150W 218 205 185 35 11 5.2 5.2 13 9 13 48 0.1~18K
200W 243 230 210 35 11 5.2 5.2 13 9 13 48 0.1~25K
250W 287 274 254 35 11 5.2 5.2 13 9 13 48 0.1~30K
300W 333 320 300 35 11 5.2 5.2 13 9 13 48 0.1~35K

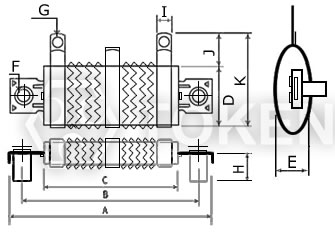

ZQR Type 60W ~ 450W 陶瓷板型摺動式繞線電阻器
起動型繞線功率電阻器
功率 尺寸 (mm) 阻值範圍
(Ω)
A B C D E F G H I J K
60W 83 70 50 28 11 5.2 4.1 13 6.5 12 42 1~4
80W 123 110 90 28 11 5.2 4.1 13 6.5 12 42 1~5
100W 153 140 120 28 11 5.2 4.1 13 6.5 12 42 1~7
140W 183 170 150 28 11 5.2 4.1 13 6.5 12 42 1~9
150W 193 180 160 28 11 5.2 4.1 13 6.5 12 42 1~10
180W 218 205 185 28 11 5.2 4.1 13 9 12 42 1~12
225W 218 205 185 35 11 5.2 5.2 13 9 13 48 1~15
300W 243 230 210 35 11 5.2 5.2 13 9 13 48 1~20
375W 287 274 254 35 11 5.2 5.2 13 9 13 48 1~25
450W 333 320 300 35 11 5.2 5.2 13 9 13 48 1~30

成 品 識 別 碼
ZZR 55W 10R J
起動電阻器 陶瓷電阻器 繞線電阻器 功率電阻器
成品類別 定格電力 阻抗值 阻值公差
ZZR type
ZQR type 		40W~300W
60W~450W 		(Ω)
Indicates Resistance
Value in Units of Ohms.		 H (±3%)
J (±5%)
K (±10%)

ZNR Type 40W ~ 450W 陶瓷板型固定式低感量繞線電阻器
起動型繞線功率電阻器
功率 尺寸 (mm) 阻值範圍
(Ω)
A B C D E F G H I J K
40W 83 70 50 28 11 5.2 4.1 13 6.5 12 42 0.1~2K
55W 123 110 90 28 11 5.2 4.1 13 6.5 12 42 0.1~2.5K
70W 153 140 120 28 11 5.2 4.1 13 6.5 12 42 0.1~3K
95W 183 170 150 28 11 5.2 4.1 13 6.5 12 42 0.1~4.5K
100W 193 180 160 28 11 5.2 4.1 13 6.5 12 42 0.1~5.5K
120W 218 205 185 28 11 5.2 4.1 13 9 12 42 0.1~7K
150W 218 205 185 35 11 5.2 5.2 13 9 13 48 0.1~8.5K
200W 243 230 210 35 11 5.2 5.2 13 9 13 48 0.1~12K
250W 287 274 254 35 11 5.2 5.2 13 9 13 48 0.1~14K
300W 333 320 300 35 11 5.2 5.2 13 9 13 48 0.1~16K

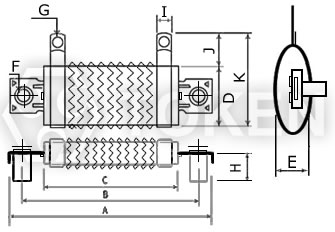

ZQN Type 60W ~ 450W 陶瓷板型摺動式低感量繞線電阻器
起動型繞線功率電阻器
功率 尺寸 (mm) 阻值範圍
(Ω)
A B C D E F G H I J K
60W 83 70 50 28 11 5.2 4.1 13 6.5 12 42 1~4
80W 123 110 90 28 11 5.2 4.1 13 6.5 12 42 1~5
100W 153 140 120 28 11 5.2 4.1 13 6.5 12 42 1~7
140W 183 170 150 28 11 5.2 4.1 13 6.5 12 42 1~9
150W 193 180 160 28 11 5.2 4.1 13 6.5 12 42 1~10
180W 218 205 185 28 11 5.2 4.1 13 9 12 42 1~12
225W 218 205 185 35 11 5.2 5.2 13 9 13 48 1~15
300W 243 230 210 35 11 5.2 5.2 13 9 13 48 1~20
375W 287 274 254 35 11 5.2 5.2 13 9 13 48 1~25
450W 333 320 300 35 11 5.2 5.2 13 9 13 48 1~30
注意: 產品尺寸可能變更，請以實際產品尺寸或本公司最新規格書為準。

成 品 識 別 碼
ZNR 300W 500R J
成品類別 定格電力 阻抗值 阻值公差
ZNR type
ZQN type 		40W~300W
60W~450W 		(Ω)
Indicates Resistance
Value in Units of Ohms.		 H (±3%)
J (±5%)
K (±10%)
