氧化膜高頻高壓電阻器 (RY31A)

氧化膜高頻高壓電阻器 (RY31A) 產品簡介

德鍵(RY31A)氧化膜高頻高壓電阻器,高頻電路設計的完美選擇。

< >
  • 氧化膜高頻高壓電阻器 (RY31A) 系列

德鍵電子的陶瓷高頻 RY31A 高壓系列,常應用於脈衝發生器的系統和穩態的電流負載中的電容器陣列所産生的高峰值電力和電流。

RY31A 電阻器是由高溫下的金屬氧化物附著於高含鋁量的陶瓷棒,並塗玻璃釉漆用以保護産品的電氣和機械特性。高頻 RY31A 電阻器體積小且功率高,具有更高的耐熱性。

德鍵提供耐高壓、耐衝擊、耐突波電阻器的最新産品目錄下載。若需特殊規格,特殊阻值,請與德鍵電子業務聯繫。

RY31A 採用專業氧化膜技術,結合先進的脈衝負載能力,適合超高頻電路中的負載及 RF 射頻的應用。

在高頻電路設計時,德鍵的 RY31A 高頻高壓電阻器是最佳選擇。傳統的螺旋切割微調阻值的電阻器易於產生寄生電感,是不能接受於高頻及脈衝能量的應用。電信領域設備是 RY31A 系列最典型的應用。

RY31A - 高頻氧化膜電阻,其內外表面塗有一層特殊的玻璃塗層,使 RY31A 具有體積小,但具有更高的耐熱性和較大的電力容量。不同於傳統的繞線型電阻器,RY31A 高頻電阻器可提供優越的穩定性在高頻率中,和瞬間電壓脈湧的出色耐用性。RY31A 適用於大電流以及高頻電路的應用。

電阻值製成範圍,於 1.0Ω 和 100Ω 之間,可提供的額定功率有:10W, 25W, 50W, 100W, 和 150W。高頻 RY31A 系列符合 RoHS 和無鉛標準。如需高頻率,高電壓,或阻值不在公稱範圍內,或特殊尺寸等特殊規格高壓電阻器,電郵或電洽我們此產品最新資訊。

下載 PDF 版本: 氧化膜高頻高壓電阻器 (RY31A)

特性 :
  1. 特殊氧化膜技術。技術標準:Q/RW105-83。
  2. 符合 RoHS,低電感量非螺旋切割阻值微調產品。
  3. 結構尺寸:管形端頭被銀或金電極。
應用 :
  1. 電訊設備。工業電子。
  2. 為 RF 射頻專業產品應用。
  3. 用作超高頻電路中的負載。

RY31A - 電子特性 (單位: mm)

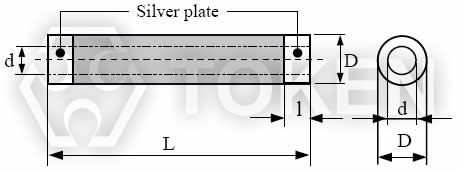

氧化膜高頻高壓電阻器 (RY31A) 尺寸圖 (單位: mm)氧化膜高頻高壓電阻器 (RY31A) 尺寸圖 (單位: mm)
70°C下的
額定功率 (W)
溫度系數
(ppm/°C) at
+20°C ~ +125°C
阻值範圍
(Ω)
阻值允許
偏差 (%)
脈沖實驗
電壓 (V)
環境溫度(°C) Dmax.
(mm)
L max.
(mm)
d max.
(mm)
l max.
(mm)
10 ±400 50 ±5(J)




±10(K)
3.2 -55°C ~ +125°C Φ 15.1 77 Φ 10.7 5±0.5
75 4
25 50 5 Φ 25.1 121 Φ17.9 10±1
70 6.5
50 50 7.5 162
75 8.7
100 50 11 Φ 35.1 202 Φ23.1 12±1
75 12.5
150 50 12.5 302 20+2
20-1
75 12.5

備註: 德鍵可以承製規格外的阻值,如需阻值 1~100Ω 範圍內,請與我們的業務人員聯繫。

氧化膜高頻高壓電阻器 RY31A - 料號標識

RY31A 10W 50R K
型號
RY31A
額定功率(W)
10W
25W
50W
100W
150W
阻值 (Ω)
51R 51Ω
56R 56Ω
62R 62Ω
68R 68Ω
75R 75Ω
阻值公差 (%)
J ±5%
K ±10%
