大功率 高壓精密 高阻電阻器 (HI82) RoHS 符合

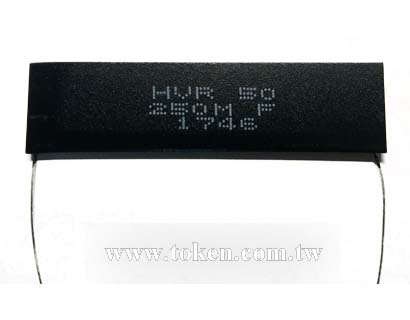

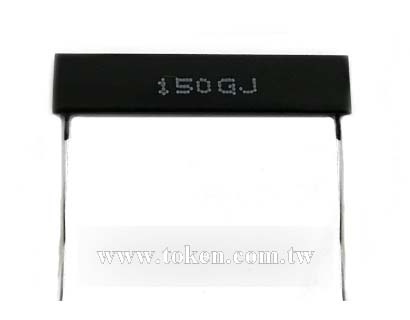

片式引腳型超精密高壓電阻器 (HI82) 產品簡介

25ppm溫度係數、0.25%精密度、10TΩ高阻,(HI82)提升了高壓電阻性能和品質的新標準。

< >
  • 片式引腳型超精密高壓電阻器 - HI82 系列

在高性能的高壓應用中,常需使用大功率、長期穩定性、低溫度係數的精密高值電阻器。德鍵推出了立式引腳型 (HI82) 使精密高值電阻和高壓電阻器,上升到一種新的性能和品質水準以滿足這些需求。

德鍵獨有的精密全膜及蛇形轉印圖案 (Serpentine Pattern Design) 設計能力,採用獨特的高速細線厚膜配漿系統,開發了一系列具備優異性能的高壓應用電阻產品,特別是在較小的尺寸和更高的電阻值元件。通過採用合金釕漿膜材料,和 95% 高含鋁量的陶瓷芯材料。

德鍵能夠控制非常精確的精密度的製造,穩定重要的高壓工作溫度範圍的性能參數。(HI82) 厚膜電阻結合封閉式軌跡設計,具有低電流雜訊、線性電流電壓、低 TCR、耐高溫、耐久性、阻值範圍寬廣、長期穩定性、及低成本的優勢。

細紋蛇形圖案允許頂帽段用於鐳射修整。這樣的調整功能顯示了比傳統的全面進給法的 post-trim 更強的穩定性,允許調整到 0.1% 的阻值精度。當然,蛇形圖案保留了與常規設計的無感特徵。所有這些性能改進都在徑向片式,蛇形環繞格式中得到了令人信服的證明。

一種新型的精密高壓高阻電阻器已成為可用,它具有更高的額定電壓。此外, 許多其他重要的特徵也得到了加強。所有這些進展開闢了新的醫學高壓應用領域,如電子電路位於磁共振 (MRI) 和電腦斷層掃描 (CT)。

德鍵 (HI82) 超精密高壓電阻器,符合 RoHS 和無鉛標準,提供更有競爭力的價格和快速交貨服務。對於規格外的技術要求和特殊的應用,請與德鍵的業務代表聯繫。

下載 PDF 版本: 片式引腳型超精密高壓電阻器 (HI82)

特性 :
  1. 高壓高阻電阻,阻值可達 10TΩ。
  2. 厚膜、無感、功率大、耐濕、耐熱、耐高壓。
  3. 有機矽塗層保護。極佳低溫度係數、及低電壓係數。
應用 :
  1. 電壓衝擊發生器、脈衝調製器、電弧爐阻尼、能源研究。
  2. 脈衝雷達網絡、電容消弧電路,緩衝高電壓電路。
  3. X-ray/顯像儀器,和 EMI/閃電抑制。

(HI82) 家族成員 :
  1. (HI82D) 高阻、高壓、超精密電阻器系列,阻值範圍從 1MΩ 高至 10TΩ,精度公差從 30% 緊縮至 0.25%,額定功率有 1W/1.2W/3W 可選擇。
  2. (HI82H) 常規型高壓精密兆歐電阻器系列,多檔位精密度 1%/2%/5%/10%/20%/30%/50%,四種額定功率 0.5W/0.7/1W/2W 可選擇,阻值從 1MΩ 至 1TΩ。
  3. (HI82T) 大功率高壓電阻器系列,最大工作電壓高達 35KV,30W 大額定功率低至 0.125W,阻值範圍從 1Ω 高至 500MΩ,公差範圍 0.5% 到 5%。

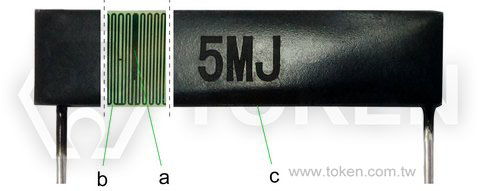

徑向引線 片狀 厚膜高壓電阻器 - 組件構成

徑向引線 片狀 厚膜高壓電阻器 系列
膜材質 (a) 釕系漿料
基材 (b) 95%三氧化二鋁
包封材質 (c) 高溫硅樹脂

高壓片狀 徑向引線 厚膜電阻器 - 尺寸規格 (單位: mm)

高壓片狀 徑向引線 厚膜電阻器 尺寸規格 (HI82)系列高壓片狀 徑向引線 厚膜電阻器 尺寸規格 (HI82)系列
HI82D 高壓超精密高阻電阻器
型號 L ±1mm H ±1mm T ±0.5mm P ±2mm I ±3mm d ±0.1mm
HI82D-1W 30.0 6.0 1.4 27.5 20 0.4
HI82D-1BW 40.0 6.0 1.4 37.8 20 0.4
HI82D-3W 50.0 12.5 1.4 47.8 20 0.4
註:
  • L = 長度,H = 寬度,T = 厚度,I = 引線長度,d = 引線直徑。
  • P = 標準引線間距 ( 通過彎度可達到其他跨距 )。

HI82H 常規型高壓精密兆歐電阻器
型號 L ±1mm H ±1mm T ±0.5mm P ±2mm I ±3mm d ±0.1mm
HI82H-05W 3.2 2.5 0.9 2.0 20 0.4
HI82H-07W 3.8 5.0 1.0 2.5 20 0.4
HI82H-1W 6.3 3.5 1.0 5.5 20 0.4
HI82H-2W 10.2 5.1 1.0 9.5 20 0.4
註:
  • L = 長度,H = 寬度,T = 厚度,I = 引線長度,d = 引線直徑。
  • P = 標準引線間距 ( 通過彎度可達到其他跨距 )。

HI82T 大功率高壓電阻器
型號 L ± 1mm H ± 1mm T ± 0.5mm P ± 2mm I ± 3mm d ± 0.1mm
HI82T-0125W 8 3.5 2 5.7 10 0.6
HI82T-025W 10 5 2 7.7 10 0.6
HI82T-04W 25 5 2 22.5 20 0.6
HI82T-05W 35 5 2 32 20 0.6
HI82T-1W 30 8 2 27 20 0.6
HI82T-2SW 25 10 2 22 20 0.6
HI82T-2NW 22 18 2 19 20 0.6
HI82T-2BW 45 10 3 41.5 20 0.8
HI82T-3W 60 10 3 56.5 20 0.8
HI82T-5W 80 20 4 76.5 40 1.0
HI82T-10W 97 23 4 93.5 40 1.0
HI82T-20W 100 35 4 96.5 40 1.0
HI82T-30W 100 48 4 96.5 40 1.0
註:
  • L = 長度,H = 寬度,T = 厚度,I = 引線長度,d = 引線直徑。
  • P = 標準引線間距 ( 通過彎度可達到其他跨距 )。

技術參數 超精密高壓高阻電阻器 - (HI82D)

型號 額定功率 P70(W) 最大工作電壓 (V) 阻值範圍 (Ω) 公差 (%) 溫度係數(1) (ppm/°C) 電壓係數(2) (ppm/V)
HI82D-1W 1.0 10KV 1M - 100M 0.25/0.5/5/10 25/50/100 2ppm/V
100M - 1G 1/2/5/10/20 50/100/250 5ppm/V
1G - 100G 5/10/20/30 250/500 20ppm/V
100G - 1T 5/10/20/30 500/1000 100ppm/V
HI82D-1BW 1.2 20KV 1M - 100M 0.25/0.5/5/10 25/50/100 1ppm/V
100M - 1G 1/2/5/10/20 50/100/250 2ppm/V
1G - 100G 5/10/20/30 250/500 10ppm/V
100G - 1T 5/10/20/30 500/1000 50ppm/V
HI82D-3W 3.0 30KV 1M - 100M 0.25/0.5/5/10 25/50/100 1ppm/V
100M - 1G 1/2/5/10/20 25/50/100 1ppm/V
1G - 100G 5/10/20/30 100/250 5ppm/V
100G - 1T 5/10/20/30 250/500 25ppm/V
1T - 10T 10/20/30 500/1000 100ppm/V
註:
  • (1) 溫度係數 25/50: 溫度範圍 +25°C ~ +85°C; (2) 電壓係數在 10V 和 100V 之間測量。
  • 工作電壓 = √ ( P * R ) , 或上表格中所列相對最大工作電壓, 兩數取其低者。
  • 規格外參數,可洽德鍵。

特性參數 超精密高壓高阻

項目 特性
連續工作電壓    Continuous Operating Voltage V = ( P * R ) , 或上表格中所列相對最大工作電壓, 兩數取其低者。
測量電壓    Measuring Voltage 標準測量電壓為 10V (50V 為阻值 >1GΩ)。 可根據要求提供不同的電壓。
溫度係數 ppm/°C    TCR ppm/°C 溫度範圍 +25°C~+125°C
溫度係數 TCR 25/50
1G 阻值以上: +25°C~+85°C
工作溫度範圍    Operating Temperature Range -55°C ~ +125°C
氣候類型 EN 60068-1    Climatic Category to EN 60068-1 55/125/56
濕度/接觸保護    Humidity-/Contact Protection 漆塗層。 耐大多數溶劑。異丙醇 (Isopropyl alcohol) 推薦用於清潔;
不要使用丙酮或二氯甲烷。避免機械應力施加於塗層。
穩定性: 儲存 125°C/1000Hrs.    Stability: Storage 125°C/1000Hrs. ≤10G >10G
<1% <2%
最大電壓穩定性: 最大電壓/1000Hrs.    Stability at Max. voltage/1000Hrs. ≤10G >10G
<1% <2%

技術參數 常規型 精密高壓兆歐電阻器 - (HI82H)

型號 額定功率 P70(W) 最大工作電壓 (V) 阻值範圍 (Ω) 公差 (%) 溫度係數(1) (ppm/°C) 電壓係數(2) (ppm/V)
刻槽 未刻槽
HI82H-05W 0.5 300 1000 1M - 100M 1/2/5/10 TC25/50/100 <50ppm/V
>100M - 500M 2/5/10/20 TC50/100/250 <100ppm/V
>500M - 1G 5/10/20 TC100/250 <100ppm/V
>1G - 10G 5/10/20/30 TC250/500 <500ppm/V
>10G - 100G 5/10/20/30 TC500/1000 <1000ppm/V
>100G - 1T - - -
HI82H-07W 0.7 300 500 1M - 100M 2/5/10 TC50/100 <50ppm/V
>100M - 500M 5/10/20 TC100/250 <100ppm/V
>500M - 1G 5/10/20 TC100/250 <100ppm/V
>1G - 10G 10/20/30 TC250/500 <500ppm/V
>10G - 100G 10/20/30 TC500/1000 <1000ppm/V
>100G - 1T - - -
HI82H-1W 1.0 1200 2500 1M - 100M 1/.../10 TC25/50/100 <10ppm/V
>100M - 500M 1/2/5/10/20 TC25/50/100 <25ppm/V
>500M - 1G 1/2/5/10/20 TC100/250 <25ppm/V
>1G - 10G 2/5/10/20 TC100/250 <100ppm/V
>10G - 100G 5/10/20/30 TC250/500 <250ppm/V
>100G - 1T 10/20/30/50 TC500/1000 <500ppm/V
HI82H-2W 2.0 4000 6000 1M - 100M 1/.../10 TC25/50/100 <5ppm/V
>100M - 500M 1/2/5/10/20 TC25/50/100 <10ppm/V
>500M - 1G 1/2/5/10/20 TC25/50/100 <10ppm/V
>1G - 10G 2/5/10/20 TC50/100 <25ppm/V
>10G - 100G 5/10/20/30 TC100/250 <100ppm/V
>100G - 1T 5/10/20/30 TC250/500 <250ppm/V
註:
  • (1) 溫度係數 25/50: 溫度範圍 +25°C ~ +85°C; (2) 電壓係數在 10V 和 100V 之間測量。
  • 工作電壓 = √ ( P * R ) , 或上表格中所列相對最大工作電壓, 兩數取其低者。
  • 規格外參數,可洽德鍵。

特性參數 常規型 精密高壓兆歐電阻器

項目 特性
連續工作電壓    Continuous Operating Voltage V = ( P * R ) , 或上表格中所列相對最大工作電壓, 兩數取其低者。
測量電壓    Measuring Voltage 標準測量電壓為 10V (50V 為阻值 >1GΩ)。 可根據要求提供不同的電壓。
溫度係數 ppm/°C    TCR ppm/°C 溫度範圍 +25°C~+125°C
溫度係數 TCR 25/50
1G 阻值以上: +25°C~+85°C
工作溫度範圍    Operating Temperature Range -55°C ~ +125°C
氣候類型 EN 60068-1    Climatic Category to EN 60068-1 55/125/56
濕度/接觸保護    Humidity-/Contact Protection 漆塗層。 耐大多數溶劑。異丙醇 (Isopropyl alcohol) 推薦用於清潔;
不要使用丙酮或二氯甲烷。避免機械應力施加於塗層。
穩定性: 儲存 125°C/1000Hrs.    Stability: Storage 125°C/1000Hrs. ≤1G ≤10G >10G
<1% <2% <5%
最大電壓穩定性: 最大電壓/1000Hrs.    Stability at Max. voltage/1000Hrs. ≤1G ≤10G >10G
<0.5% <1% <2%

主要技術參數 高壓大功率電阻器 - (HI82T)

料號 額定功率 P75(W) 最大工作電壓 (KV) 阻值範圍 (Ω) 公差 (%) 溫度係數
HI82T-0125W 1/8W 2KV 1 ~ 500M ±0.5% ~ ±5% ±100ppm/°C
HI82T-025W 1/4W 4KV 1 ~ 500M
HI82T-04W 2/5W 10KV 1 ~ 500M
HI82T-05W 1/2W 15KV 1 ~ 500M
HI82T-1W 1W 15KV 1 ~ 500M
HI82T-2SW 2W 20KV 1 ~ 500M
HI82T-2NW 2W 20KV 1 ~ 500M
HI82T-2BW 2W 20KV 1 ~ 500M
HI82T-3W 3W 25KV 1 ~ 500M
HI82T-5W 5W 30KV 1 ~ 500M
HI82T-10W 10W 35KV 1 ~ 500M
HI82T-20W 20W 35KV 1 ~ 500M
HI82T-30W 30W 35KV 1 ~ 500M
註:
  • 溫度係數 @25°C (25°C ~ +105°C)。 溫度係數: ±15ppm/°C 應要求。
  • 工作電壓 = ( P * R ) , 或上表格中所列相對最大工作電壓, 兩數取其低者。
  • 規格外參數,可洽德鍵。

特性參數 高壓大功率電阻器

項目 特性
連續工作電壓    Continuous Operating Voltage V = ( P * R ) , 或上表格中所列相對最大工作電壓, 兩數取其低者。
測量電壓    Measuring Voltage 標準測量電壓為 10V (50V 為阻值 >1GΩ)。 可根據要求提供不同的電壓。
溫度係數 ppm/°C    TCR ppm/°C 溫度範圍 +25°C~+105°C
溫度係數 TCR 25/50
1G 阻值以上: +25°C~+105°C
工作溫度範圍    Operating Temperature Range -55°C ~ +225°C
氣候類型 EN 60068-1    Climatic Category to EN 60068-1 55/125/56
絕緣耐壓    Insulation withstand voltage 1000VDC
絕緣電阻    Insulation resistance ≥ 10GΩ
濕度/接觸保護    Humidity-/Contact Protection 漆塗層。 耐大多數溶劑。異丙醇 (Isopropyl alcohol) 推薦用於清潔;
不要使用丙酮或二氯甲烷。避免機械應力施加於塗層。
穩定性: 儲存 125°C/1000Hrs.    Stability: Storage 125°C/1000Hrs. ≤1G ≤10G >10G
<1% <2% <5%
最大電壓穩定性: 最大電壓/1000Hrs.    Stability at Max. voltage/1000Hrs. ≤1G ≤10G >10G
<0.5% <1% <2%

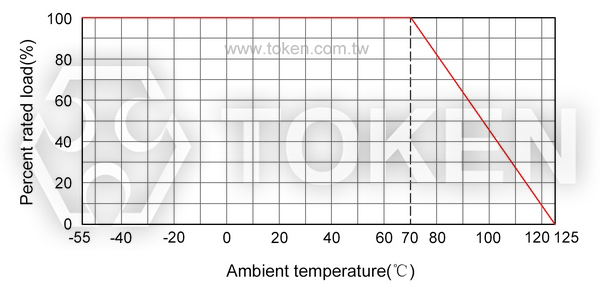

降功耗曲線圖 - (HI82D & HI82H)

降功耗曲線

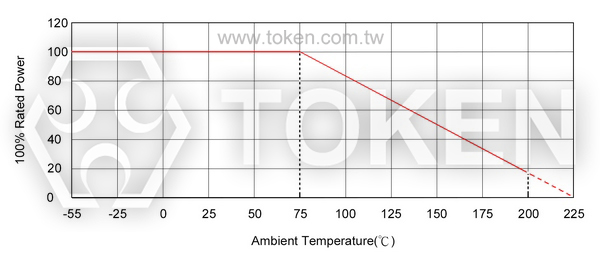

降功耗曲線圖 - (HI82T)

降功耗曲線

HI82 先進無感及釕膜的蛇形轉印圖案設計技術 - 先進材料技術

 (HI82) 棒狀玻璃釉膜蛇形圖案設計
無電感量性能特點:
  1. HI82 無感設計,採用全膜或蛇形電阻釕膜模式。全膜模式應用於較低阻值,
    而蛇形膜模則應用於較高的阻值。蛇形膜模提供曲折線進行相反方向的電流,
    從而達到在整個電阻長度通量場的最大中和。
  2. 這種高效的無感結構,不會降低任何額定的性能優勢,
    對於需要高頻率應用設計是非常理想的電阻器件。
蛇形圖案絲印設計:
  1. HI82 精密功率高壓電阻器結合德鍵電子先進的無感蛇形圖案,
    及厚膜高通量絲網印刷矽膠塗層技術。
  2. 採用先進電腦輔助設計 (CAD),將電阻皮膜蛇紋路徑與電阻塗料路徑圖案依電阻值調適到最佳化,
    提供了一個完整高壓無感電阻器的封裝。
  3. 兩端端子和引線焊壓在電阻芯片上,提供堅固電阻器的端子附件。

片式厚膜 高壓超精密高阻電阻器 (HI82D) - 料號標識

HI82D 1W 1G F E
型號
HI82D
額定功率 (W)
1W 1.0W
1BW 1.2W
3W 3.0W
阻值 (Ω)
1M1 1.1MΩ
110M 110MΩ
1G5 1.5GΩ
10G 10GΩ
阻值公差 (%)
C ±0.25%
D ±0.5%
F ±1%
J ±5%
K ±10%
M ±20%
N ±30%
溫度係數 (ppm/°C)
C ±25ppm/°C
D ±50ppm/°C
E ±100ppm/°C
L ±250ppm/°C
I ±500ppm/°C
R ±1000ppm/°C

徑向引線 常規型 精密兆歐高壓電阻器 (HI82H) - 料號標識

HI82H 2W 1G F E
型號
HI82H
額定功率 (W)
05W 0.5W
07W 0.7W
1W 1.0W
2W 2.0W
阻值 (Ω)
1M1 1.1MΩ
110M 110MΩ
1G5 1.5GΩ
10G 10GΩ
1T 1TΩ
阻值公差 (%)
F ±1%
G ±2%
J ±5%
K ±10%
M ±20%
N ±30%
溫度係數 (ppm/°C)
C ±25ppm/°C
D ±50ppm/°C
E ±100ppm/°C
L ±250ppm/°C
I ±500ppm/°C
R ±1000ppm/°C

片狀厚膜 高壓大功率電阻器 (HI82T) - 料號標識

HI82T 30W 500M F E
型號
HI82T
額定功率 (W)
0125W 1/8W
04W 2/5W
2BW 2W
10W 10W
30W 30W
阻值 (Ω)
10 10Ω
1M1 1.1MΩ
110M 110MΩ
500M 500MΩ
阻值公差 (%)
D ±0.5%
F ±1%
J ±5%
溫度係數 (ppm/°C)
E ±100ppm/°C
C5 ±15ppm/°C

註: 如果沒有提供溫度係數和測量電壓的要求,(HI82D)、(HI82H) 和 (HI82T) 則依標準值的最大值供貨,測量電壓為10V。
