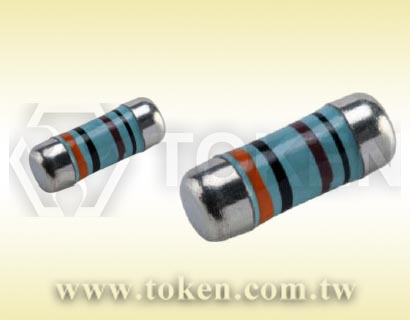

超精密無引線電阻 晶圓電阻
(RJM) 表面貼裝金屬膜 (MELF RJM) 精密精密電阻器提供更多的設計選選 產品簡介
德鍵電子的 RJM 是專業的表面貼裝薄膜精密電阻器（MELF 圓柱型電阻器），是要求可靠性和穩定性現代電子產品的最佳選擇最。
德鍵金屬膜 RJM 晶圓系列，採用先進薄膜技術，優越整體穩定性，廣泛應用於高功率設備，是新一代表面貼裝線路設計。 結合高可靠性及晶圓無引線設計，具有先進水平的精度和穩定性，是為首次實現軸向高精度薄膜電阻器。
晶圓電阻 MELF Resistor 又可稱為圓柱型電阻、無腳電阻、或無引線電阻，主要用於表面貼裝加工過程。晶圓無引腳電阻與晶片(貼片)電阻，同樣為表面貼裝元件，晶圓電阻在功能上，機械結構上，電氣特性上，安全性上，明顯優於貼片(晶片)電阻，且雜音比厚膜晶片電阻器更低。圓柱型MELF電阻主要適用於功率型/高壓沖擊型/精密型/安全性要求高的高階電路中。
這種獨特的組合使得產品非常適合於所有的應用要求，可以實現優異的可靠精度和穩定性。 典型的應用領域有電信、汽車、和醫療設備等，驗證了其可靠性並反映了優秀性能水平。
德鍵的 RJM 精密晶圓電阻器可以替代 Vishay，Ohmite，IRC，松下等精密元件，並提供更有競爭力的價格和快速交貨服務。
聯繫我們與您的特定需求。
特性 :
- 純錫端子及鎳阻隔層。
- 非常高的性能價格比。
- 壓入式鐵帽，鍍錫於鎳皮。
- 高精度公差低至 ± 0.05 %。
- 兼容無鉛（Pb），及含鉛焊接工藝。
- 優越的整體穩定，最先進的薄膜技術。
- 尺寸：DIN 0102, DIN 0204, DIN 0207, DIN 0411。
- 溫度係數低至 ± 5ppm/°C，寬廣阻值範圍：0.1Ω to 22MΩ。
應用 :
- 醫療電子。
- 測量和校準設備。
- 工業製程控制系統。
- 航天和飛機電子設備。
- 測試與測量儀器。
- 電子電信設備。
RJM 金屬膜晶圓系列 尺寸及建議焊盤尺寸
|
||||||||||
| 型 號 | RJM72P | RJM73S | RJM73P | RJM74S | RJM74P | RJM16M | RJM17M | RJM18M | ||
| Metric type | DIN: 0102 | DIN: 0204 | DIN: 0207 | DIN: 0411 | ||||||
| 尺寸 (單位: mm) | L(±0.3) | 2.2 | 3.5 | 5.7 | 6.0 | 8.7 | 11.8 | |||
| L1(±0.3) | 1.0 | 1.6 | 2.9 | 3.3 | 4.9 | 8.1 | ||||
| D(±0.3) | 1.3 | 1.3 | 2.1 | 2.1 | 3.1 | 3.6 | ||||
| K(±0.2) | 0.4 | 0.8 | 1.3 | 1.3 | 1.8 | 1.8 | ||||
| D1(±0.1) | D+0/D-0.15 | D+0/D-0.25 | D+0/D-0.5 | D+0/D-0.5 | D+0/D-0.5 | D+0/D-0.5 | ||||
| 建議焊盤尺寸和間距 (單位: mm) | S | 1.0 | 1.6 | 2.6 | 2.8 | 5.6 | 8.2 | |||
| W | 2.0 | 2.5 | 2.5 | 2.8 | 3.2 | 4.0 | ||||
| H | 2.0 | 2.5 | 2.5 | 2.8 | 3.8 | 4.5 | ||||
RJM 金屬膜晶圓系列 電子特性
| 型 號 | RJM72P | RJM73S | RJM73P | RJM74S | RJM74P | RJM16M | RJM17M | RJM18M | |
| Metric type | DIN: 0102 | DIN: 0204 | DIN: 0207 | DIN: 0411 | |||||
| 額定功率 (W) P70 | 0.125W | 0.125W | 0.25W | 0.25W | 0.50W | 1.0W | 2.0W | 3.0W | |
| 阻值範圍 (Ω) | 10 ~ 1M | 0.1 ~ 10M | 0.1 ~ 22M | 0.1 ~ 22M | |||||
| 精度 (%) | J ( ±5 ); F ( ±1 ); D ( ±0.5 ); C ( ±0.25 ); B ( ±0.10 ); A5 ( ±0.05 ) | ||||||||
| 溫度係數 (ppm/°C) | C1 ( ±100 ); C2 ( ±50 ); C3 ( ±25 ); C5( ±15 ); C6 ( ±10 ); C7 ( ±5 ) | ||||||||
| 氣候類型 (LCT/UCT/days) | 55 / 125 / 56 | ||||||||
| 工作電壓 Umax | 200V | 200V | 250V | 250V | 300V | 350V | 400V | 450V | |
| 工作環境溫度 | -55°C to 125°C | ||||||||
| 絕緣電壓 (V) | 300 | 300 | 300 | 300 | 600 | 700 | 800 | 900 | |
| 絕緣阻抗 | >1GΩ | ||||||||
注e: 德鍵可以提供精度和溫度系數選配跟蹤服務。RJM72超小型MELF正在試制過程中。
RJM 金屬膜晶圓系列 料號標識
| RJM74P | 10R | D | C6 | P | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
