環保 光敏傳感器 光敏三極體 RoHs (PT-A2-AC-850)

光敏三極體 - (PT-BE) 圓頭有邊

德鍵環保光敏傳感器(PT-BE)符合 RoHs,提供多樣外型尺寸用於各種封裝。

< >
  • 環保光敏傳感器 (PT-A2-AC-5-BE-850)

光敏三極體又稱光電三極體,它是一種環保光敏傳感器中的光電轉換器件,其基本原理是光照到 P-N 結上時,吸收光能並轉變為電能。當光敏三極體加上反向電壓時,管子中的反向電流隨著光照強度的改變而改變,光照強度越大,反向電流越大。

光敏三極體(Phototransistor)和普通三極體相似,也有電流(Current)放大作用,只是它的集電極電流不只是受基極電路和電流控制,同時也受光輻射的控制。 通常基極不引出,但一些光敏三極體的基極有引出,用於溫度補償(Temperature compensation)和附加控制等作用。

德鍵 (PT-A2-AC-850) 環保光敏傳感器,低照度下起控靈敏,強光下電流信號輸出穩定。多個光敏同時使用時均能保證感光效果一致,不誤觸發。符合玩具類最新環保要求。適用於各類光控照明產品 (如小夜燈,草坪燈,太陽能燈等);自動調節背景光 (如LCD、手機、照像機、電腦攝像頭、安防監控機等)。

環保光敏三極管,常用於紅外接收,超薄多點紅外對射觸摸屏,及各類高照度或可見光干擾較強的產品,如各類紅外光控、紅外對射,紅外反射等電子產品。

為方便安裝於各類產品中的任何位置,德鍵可按要求提供不同外型尺寸,讓產品一致性更加好,更具市場競爭力。亦可按需求提供最適合產品的亮電流 \ 暗電流(亮電阻 \ 暗電阻)。

下載 PDF 版本: 環保 光敏傳感器 光敏三極體 RoHs (PT-A2-AC-850)

功能 :
  1. 批量一致性好、靜態電流小、響應速度快、性能穩定、外形美觀。
  2. 控制距離遠,有效控制距離大於 1.5 米。
  3. 靜態下電流損耗小。
應用 :
  1. 替代傳統 CDS 光敏電阻,不含鎘、鉛等有害物質,
    符合歐盟 ROHS 標準。
  2. 適用於控制各類光控類玩具,及紅外檢測測試設備等。

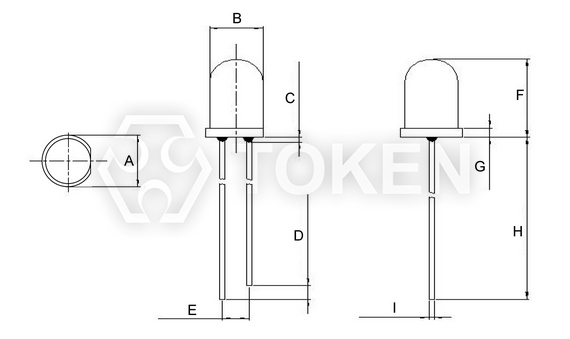

結構圖及規格尺寸 (PT-A2-AC-3-BE-850) & (PT-A2-AC-5-BE-850) 圓頭有邊

環保光敏傳感器 (PT-A2-AC-3-BE-850) & (PT-A2-AC-5-BE-850) 圓頭有邊尺寸圖環保光敏傳感器 (PT-A2-AC-3-BE-850) & (PT-A2-AC-5-BE-850) 圓頭有邊尺寸圖
圓頭有邊環保光敏傳感器 (PT-A2-AC-3-BE-850)圓頭有邊環保光敏傳感器
(PT-A2-AC-3-BE-850)
型號 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm)
PT-A2-AC-3-BE-850 3.85 ± 0.20 3.00 ± 0.20 1.50 Max. 1.50 ± 0.5 2.54 ± 0.20 5.30 ± 0.20 1.00 ± 0.20 25.4 Min. 0.50 ± 0.20
PT-A2-AC-5-BE-850 5.80 ± 0.20 5.00 ± 0.20 1.50 Max. 1.50 ± 0.5 2.54 ± 0.20 8.70 ± 0.20 1.00 ± 0.20 25.4 Min. 0.50 ± 0.20
註:
  • 樹脂突出最高為: 1.5mm max。
  • 膠體外觀顏色以樣品實物為準。
  • 短腳—集電極    長腳—發射極。

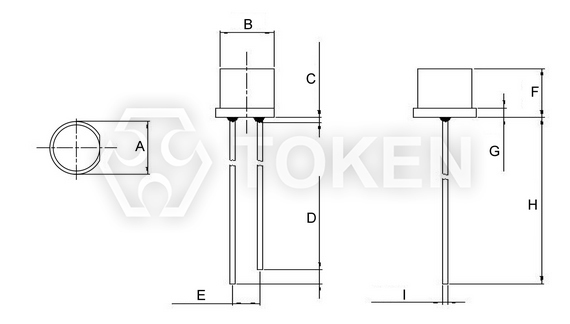

結構圖及規格尺寸 (PT-A2-AC-5-PE-850) 平頭有邊

環保光敏傳感器 (PT-A2-AC-5-PE-850) 平頭有邊尺寸圖環保光敏傳感器 (PT-A2-AC-5-PE-850) 平頭有邊尺寸圖
平頭有邊環保光敏傳感器 (PT-A2-AC-5-PE-850)平頭有邊環保光敏傳感器
(PT-A2-AC-5-PE-850)
型號 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm)
PT-A2-AC-5-PE-850 5.80 ± 0.20 5.00 ± 0.20 1.50 Max. 1.50 ± 0.5 2.54 ± 0.20 5.30 ± 0.20 1.00 ± 0.20 25.4 Min. 0.50 ± 0.20
註:
  • 樹脂突出最高為: 1.5mm max。
  • 膠體外觀顏色以樣品實物為準。
  • 短腳—集電極    長腳—發射極。

結構圖及規格尺寸 (PT-A2-AC-5-PN-850) 平頭無邊

環保光敏傳感器 (PT-A2-AC-5-PN-850) 平頭無邊尺寸圖環保光敏傳感器 (PT-A2-AC-5-PN-850) 平頭無邊尺寸圖
平頭無邊環保光敏傳感器 (PT-A2-AC-5-PN-850)平頭無邊環保光敏傳感器
(PT-A2-AC-5-PN-850)
型號 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm)
PT-A2-AC-5-PN-850 5.00 ± 0.20 5.00 ± 0.20 5.30 ± 0.20 25.4 Min. 1.50 ± 0.50 2.54 ± 0.20
註:
  • 樹脂突出最高為: 1.5mm max。
  • 膠體外觀顏色以樣品實物為準。
  • 短腳—集電極    長腳—發射極 。

光電特性: (Ta=25°C) PT-A2-AC-3-BE-850

參數名稱 符號 測試條件 最小值 典型值 最大值 單位
感光峰值波長 λp \ - 850 - nm
感光波寬範圍 λ \ 400 - 1100 nm
集電極—發射極
擊穿電壓
Bvceo Ice=100µA
Ee=0mW/cm2
30 - - V
發射極—集電極
擊穿電壓
Bveco Ice=100µA
Ee=0mW/cm2
6 - - V
集電極發射極飽和電壓 Vce
(sat)
Ice=2mA
Ee=1mW/cm2
- - 0.4 V
亮電流 IL(1) Vcc=5V
Ev=10Lux
15 30 45 μA
IL(2) Vcc=5V
Ev=30Lux
45 90 145 μA
IL(3) Vcc=5V
Ev=100Lux
150 300 450 μA
暗電流 Iceo Vce=5V
Ev=0Lux
- - 0.1 μA
開啟時間 tr Vcc=5V
Ice=1mA
RL=1000Ω
15 ms
關閉時間 tf 15

光電特性: (Ta=25°C) PT-A2-AC-5-BE-850

參數名稱 符號 測試條件 最小值 典型值 最大值 單位
感光峰值波長 λp \ - 850 - nm
感光波寬範圍 λ \ 400 - 1100 nm
集電極—發射極
擊穿電壓
Bvceo Ice=100µA
Ee=0mW/cm2
30 - - V
發射極—集電極
擊穿電壓
Bveco Ice=100µA
Ee=0mW/cm2
6 - - V
集電極發射極飽和電壓 Vce
(sat)
Ice=2mA
Ee=1mW/cm2
- - 0.4 V
亮電流 IL(1) Vcc=5V
Ev=10Lux
30 50 90 μA
IL(2) Vcc=5V
Ev=30Lux
90 150 270 μA
IL(3) Vcc=5V
Ev=100Lux
300 500 900 μA
暗電流 Iceo Vce=5V
Ev=0Lux
- - 0.1 μA
開啟時間 tr Vcc=5V
Ice=1mA
RL=1000Ω
15 ms
關閉時間 tf 15

光電特性: (Ta=25°C) PT-A2-AC-5-PE-850

參數名稱 符號 測試條件 最小值 典型值 最大值 單位
感光峰值波長 λp \ - 850 - nm
感光波寬範圍 λ \ 400 - 1100 nm
集電極—發射極
擊穿電壓
Bvceo Ice=100µA
Ee=0mW/cm2
30 - - V
發射極—集電極
擊穿電壓
Bvceo Ice=100µA
Ee=0mW/cm2
6 - - V
集電極發射極飽和電壓 Vce
(sat)
Ice=2mA
Ee=1mW/cm2
- - 0.4 V
亮電流 IL(1) Vcc=5V
Ev=10Lux
1.5 3 4.5 μA
IL(2) Vcc=5V
Ev=30Lux
4.5 9 13.5 μA
IL(3) Vcc=5V
Ev=100Lux
15 30 45 μA
暗電流 Iceo Vce=5V
Ev=0Lux
- - 0.1 μA
開啟時間 tr Vcc=5V
Ice=1mA
RL=1000Ω
15 ms
關閉時間 tf 15

光電特性: (Ta=25°C) PT-A2-AC-5-PN-850

參數名稱 符號 測試條件 最小值 典型值 最大值 單位
感光峰值波長 λp \ - 850 - nm
感光波寬範圍 λ \ 400 - 1100 nm
集電極—發射極
擊穿電壓
Bvceo Ice=100µA
Ee=0mW/cm2
30 - - V
發射極—集電極
擊穿電壓
Bvceo Ice=100µA
Ee=0mW/cm2
6 - - V
集電極發射極飽和電壓 Vce
(sat)
Ice=2mA
Ee=1mW/cm2
- - 0.4 V
亮電流 IL(1) Vcc=5V
Ev=10Lux
1.5 3 4.5 μA
IL(2) Vcc=5V
Ev=30Lux
4.5 9 13.5 μA
IL(3) Vcc=5V
Ev=100Lux
15 30 45 μA
暗電流 Iceo Vce=5V
Ev=0Lux
- - 0.1 μA
開啟時間 tr Vcc=5V
Ice=1mA
RL=1000Ω
15 ms
關閉時間 tf 15

最大額定值: (Ta=25°C) (PT-A2-AC)

參數名稱 符號 額定值 單位
集電極—發射極電壓 VCEO 30 V
發射極—集電極電壓 VECO 6 V
功耗 PC 70 mW
工作溫度 Topr -25 ~ +85 °C
儲存溫度 Tstg -40 ~ +100 °C

感光曲線圖 PT-A2-AC-3-BE-850

感光曲線圖

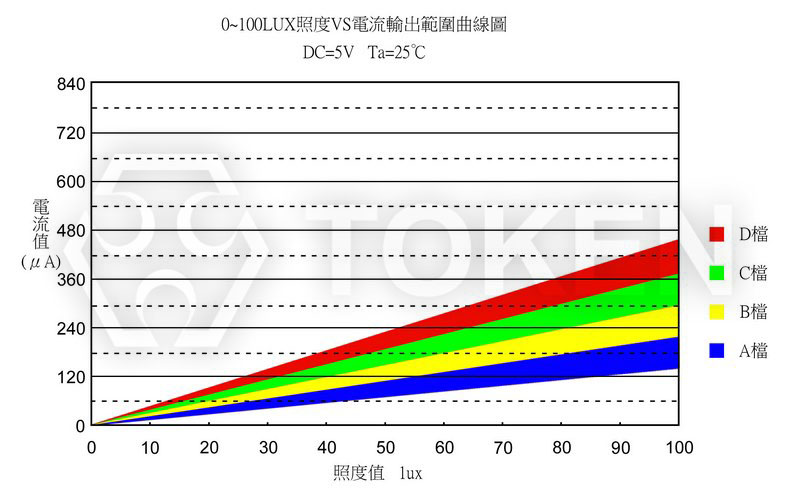

光電流曲線圖 PT-A2-AC-3-BE-850

光電流曲線圖

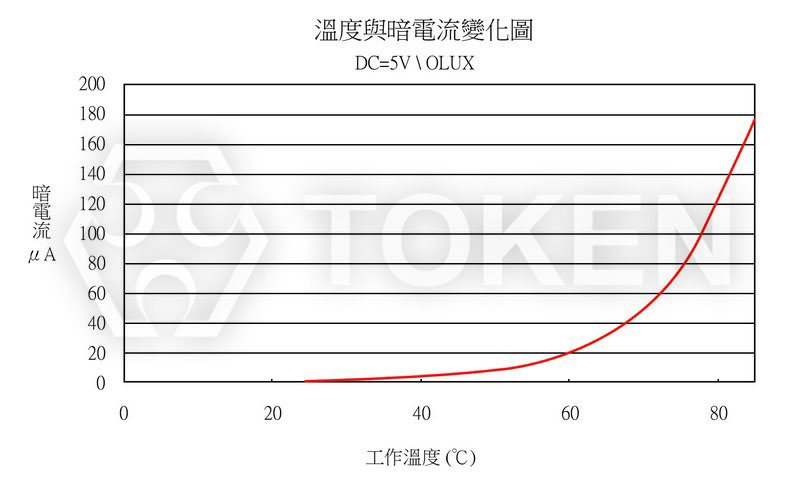

環境溫度 VS 暗電流 PT-A2-AC-3-BE-850

環境溫度 VS 暗電流

感光曲線圖 PT-A2-AC-5-BE-850

感光曲線圖

光電流曲線圖 PT-A2-AC-5-BE-850

光電流曲線圖

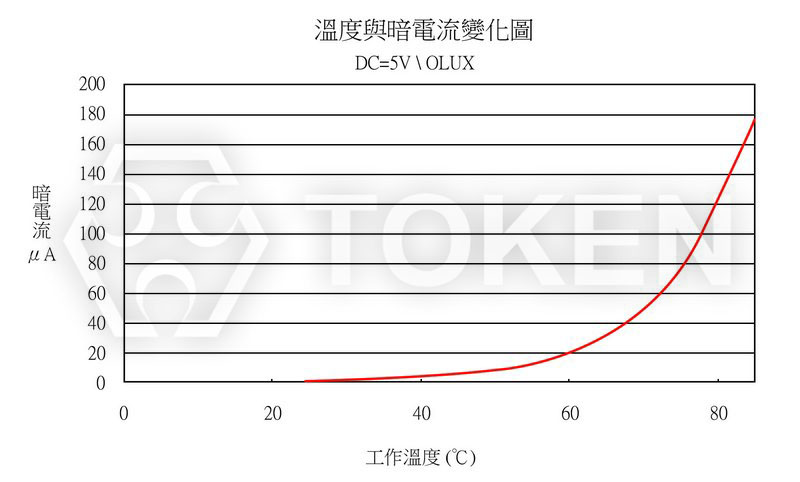

環境溫度 VS 暗電流 PT-A2-AC-5-BE-850

環境溫度 VS 暗電流

感光曲線圖 PT-A2-AC-5-BE-850

感光曲線圖

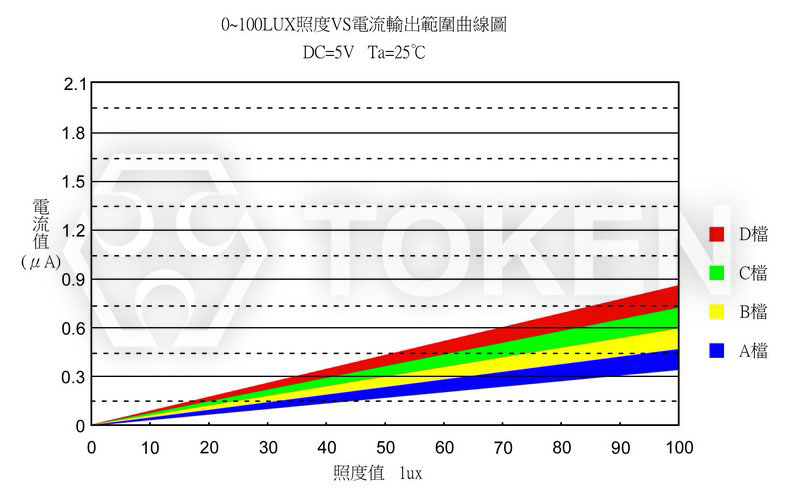

光電流曲線圖 PT-A2-AC-5-PE-850

光電流曲線圖

環境溫度 VS 暗電流 PT-A2-AC-5-PE-850

環境溫度 VS 暗電流

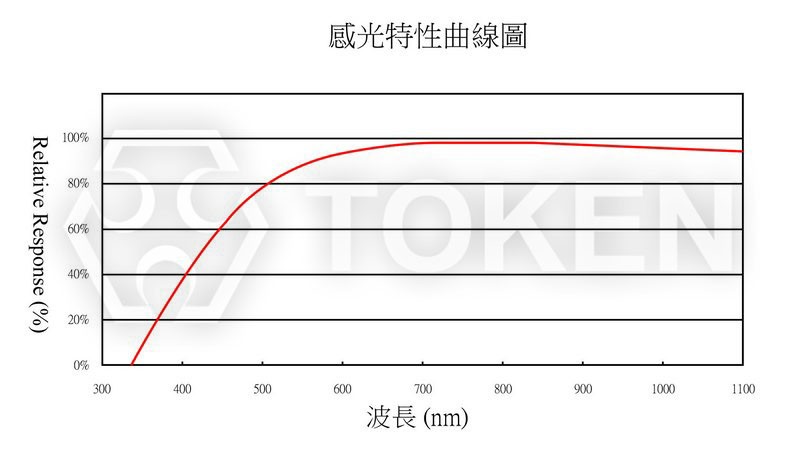

感光曲線圖 PT-A2-AC-5-PN-850

感光曲線圖

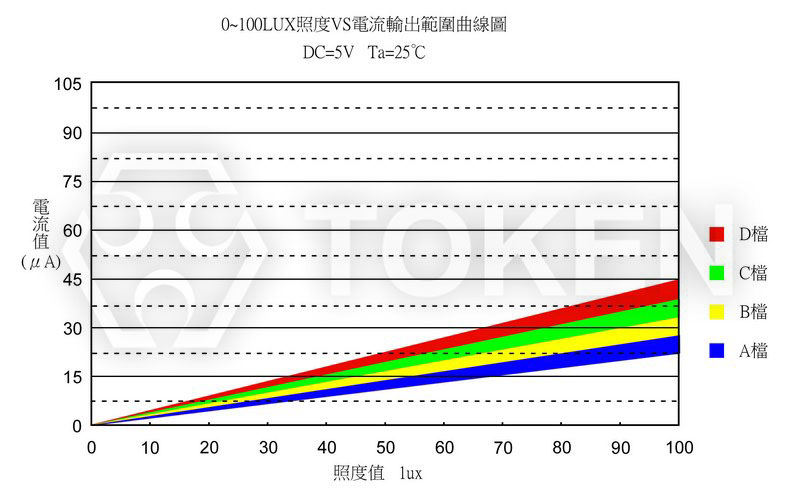

光電流曲線圖 PT-A2-AC-5-PN-850

光電流曲線圖

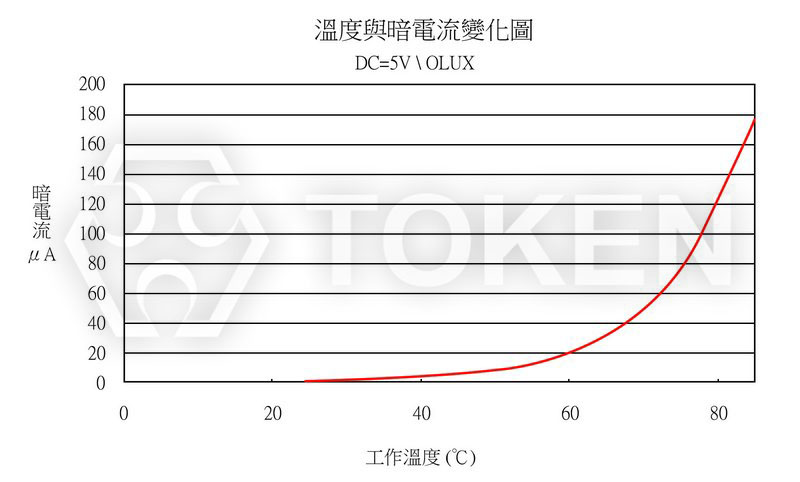

環境溫度 VS 暗電流 PT-A2-AC-5-PN-850

環境溫度 VS 暗電流

光敏三極體使用注意事項

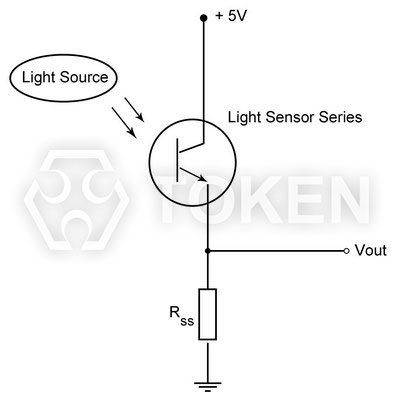

一般應用示意圖 (PT-BE)一般應用示意圖 (PT-BE)
引線成型 :
  • 引線成型需在焊接前完成。
  • 不能以靠近環氧體的支架根部為支點成型。
  • 成型位置應離環氧本體 5mm 以上,特殊情況需在 5mm 以下 (但應 ≥ 2mm) 成型的,應制作特制的夾具,成型時固定住靠近環氧體的管腳部位,盡量減少對環氧體的作用應力,防止因應力過大造成產品開路及其環氧體裂損。

存儲 :
  • 該產品出廠後貯存的條件應為 0°C ~ +30°C、相對濕度不大於 70% ,貯存期限為 3 個月。若貯存超過 3 個月,則應放在帶有氮氣和幹燥劑的密閉容器內,貯存時間可達壹年。
  • 拆袋使用,應盡可能短時間內用完。若用不完,應滿足貯存條件應為 0°C ~ +30°C、相對濕度不大於 60%,並在 2 天內安裝完。產品支架是鐵合金表面上鍍銀,銀表面會受到腐蝕性氣體等環境的影響,應避免使產品處於易腐蝕或失去光澤的環境中,這會導致產品焊接困難。

安裝 :
  • 產品安裝在 PCB 上,不能造成對引線施加壓力。

焊接 :
  • 膠體不可浸入錫槽內。
  • 加熱過程中不能對引線施加壓力。
  • 推薦焊接條件。
  • 波峰焊:120°C < 60s、260°C < 5s;手工焊:260°C < 5s、340°C < 3s。

清洗 :
  • 在任何情況下,清洗時間應在常溫 1 分鐘之內進行。
  • 清洗產品時推薦使用酒精作為清洗劑。如使用其他清洗劑,需先確認清洗劑是否會腐蝕環氧體。氟利昂不能作為清洗劑。
  • 不可用水清洗,以免腐蝕引線,建議使用酒精。
  • 用超聲波清洗產品時,超聲功率和時間應分別小於 300W 和 30 秒;PCB 和產品不能接觸振蕩器;不能使 PCB 上的產品產生共振。
  • 本型號為靜電敏感器件,所以靜電和電湧會損壞產品。要求使用時佩帶防靜電腕帶,所有的裝置、設備、機器、桌子、地面都必須防靜電接地。

料號標識 光敏三極體 (PT-BE)

PT - A2 - AC - 3 - BE - 850

型號
PT

芯片型號
A1
A2

顏色
AC 亮光透明

尺寸
3 3 mm
5 5 mm

外形
BE 圓頭有邊
PE 平頭有邊
PN 平頭無邊

感光峰值波長
850 850 nm
