光敏三極體又稱光電三極體,它是一種光電轉換器件,其基本原理是光照到P-N結上時,吸收光能並轉變為電能。當光敏三極體加上反向電壓時,管子中的反向電流隨著光照強度的改變而改變,光照強度越大,反向電流越大,大多數都工作在這種狀態。
光敏三極體(Phototransistor)和普通三極體相似,也有電流(Current)放大作用,只是它的集電極電流不只是受基極電路和電流控制,同時也受光輻射的控制。 通常基極不引出,但一些光敏三極體的基極有引出,用於溫度補償(Temperature compensation)和附加控制等作用。

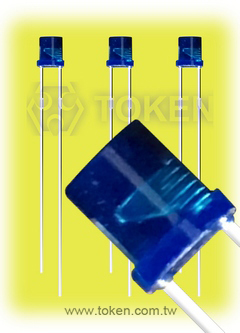

PT-IC-BC 採用國外進口芯片封裝,芯片表面超強鍍紅外過濾膜工藝,完全過濾紅外線干擾,不用再增加套管和過濾片,有效過濾安防類產品中紅外發射光反射的影響。通過前期對芯片的精度進行挑選,後續生產工藝的嚴格管理,成品批量一致性極好!對比同類光敏器件,一致性高 3 ~ 5 倍。最小精度可控制為正負 10%;完全可以滿足客戶對起動 LUX 值的苛刻要求;芯片內部通過溫度補償工藝,在高溫下工作,較同類產品耐溫性高出一倍。
下載 PDF 版本: 環保可見光傳感器 光敏三極體 (PT-IC-BC)。
|
|||||||||||||||||

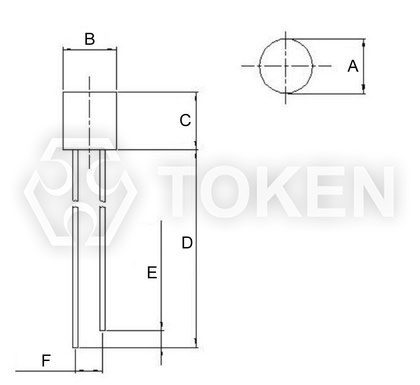

型號 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | ||||||||
PT-IC-BC-3-PE-550 | 4.05 ± 0.20 | 3.00 ± 0.20 | 1.50 Max. | 1.50 ± 0.5 | 2.54 ± 0.20 | 3.85 ± 0.20 | 0.75 ± 0.20 | 25.4 Min. | 0.50 ± 0.20 | ||||||||
PT-IC-BC-5-PE-550 | 5.80 ± 0.20 | 5.00 ± 0.20 | 1.50 Max. | 1.50 ± 0.50 | 2.54 ± 0.20 | 5.30 ± 0.20 | 1.00 ± 0.20 | 25.4 Min. | 0.50 ± 0.50 |
|

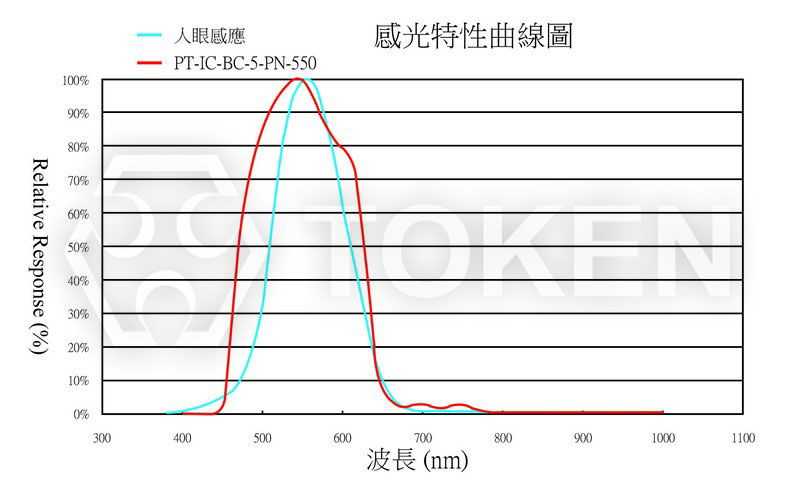

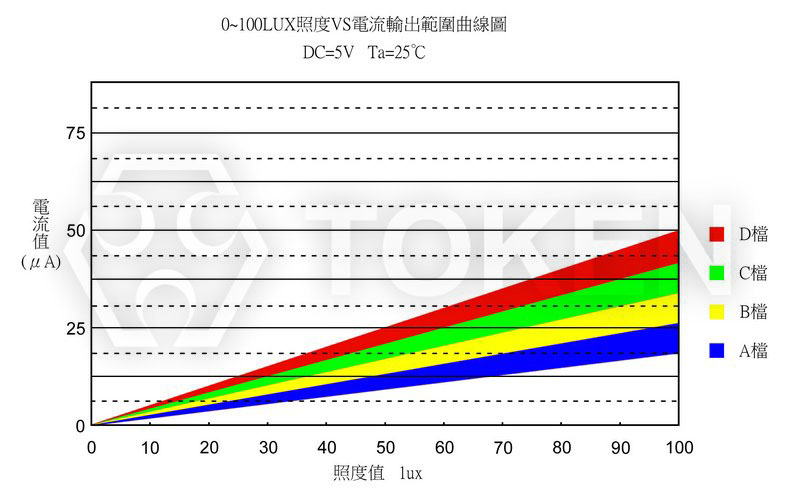

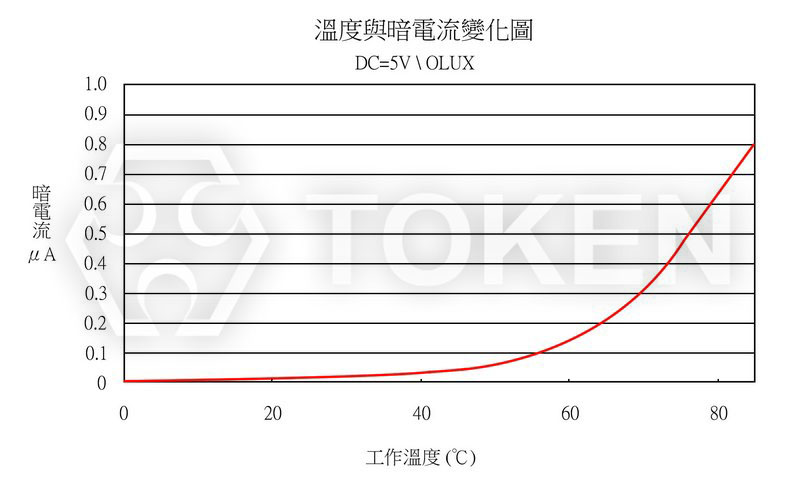

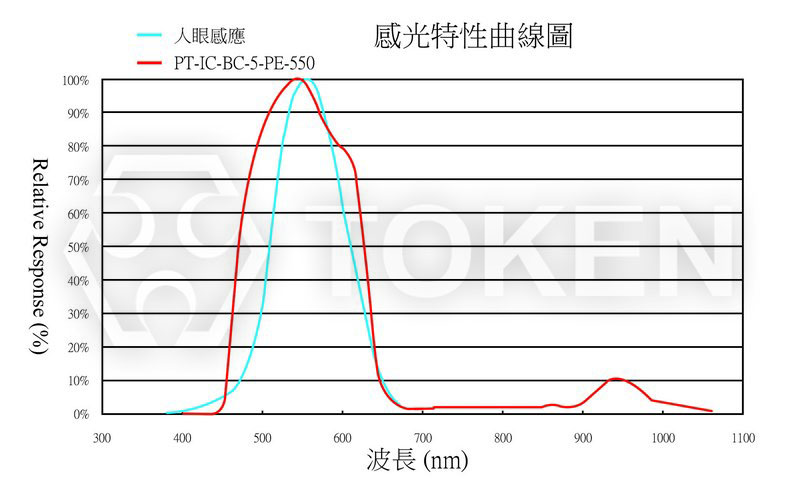

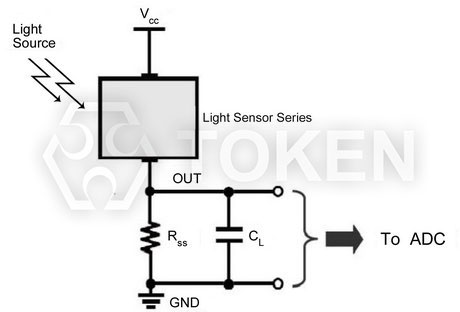

|||||||||||||||||
型號 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | |||||||||||
PT-IC-BC-5-PN-550 | 5.00 ± 0.20 | 5.00 ± 0.20 | 5.30 ± 0.20 | 25.4 Min. | 1.50 ± 0.50 | 2.54 ± 0.20 |
參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
感光峰值波長 | λp | \ | - | 550 | - | nm |
感光波寬範圍 | λ | \ | 400 | - | - | nm |
工作電壓 | Vcc | \ | - | 5 | - | V |
亮電流 | IL(1) | Vcc=5V Ev=10Lux |
1.5 | 3.0 | 5 | μA |
IL(2) | Vcc=5V Ev=30Lux |
4.5 | 9.0 | 15 | μA | |
IL(3) | Vcc=5V Ev=100Lux |
15 | 30 | 50 | μA | |
暗電流 | Id | Vcc=5V/85°C Ev=0Lux |
- | - | 0.8 | μA |
紅外接收電流 | IL(4) | Vcc=5V/850nm ir LED Ee=1mW/cm2 |
- | - | 0.1 | μA |
開啟時間 | tr | Vcc=5V Ev=30Lux RL=1000Ω |
4.5 | ms | ||
關閉時間 | tf | 4.5 |
參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
感光峰值波長 | λp | \ | - | 550 | - | nm |
感光波寬範圍 | λ | \ | 400 | - | - | nm |
工作電壓 | Vcc | \ | - | 5 | - | V |
亮電流 | IL(1) | Vcc=5V Ev=10Lux |
2.5 | 4.0 | 5.5 | μA |
IL(2) | Vcc=5V Ev=30Lux |
7.5 | 12 | 16.5 | μA | |
IL(3) | Vcc=5V Ev=100Lux |
25 | 40 | 55 | μA | |
暗電流 | Id | Vcc=5V/85°C Ev=0Lux |
- | - | 0.8 | μA |
紅外接收電流 | IL(4) | Vcc=5V/850nm ir LED Ee=1mW/cm2 |
- | - | 0.1 | μA |
開啟時間 | tr | Vcc=5V Ev=30Lux RL=1000Ω |
4.5 | ms | ||
關閉時間 | tf | 4.5 |
參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
感光峰值波長 | λp | \ | - | 550 | - | nm |
感光波寬範圍 | λ | \ | 400 | - | - | nm |
工作電壓 | Vcc | \ | - | 5 | - | V |
亮電流 | IL(1) | Vcc=5V Ev=10Lux |
2.5 | 4.0 | 5.5 | μA |
IL(2) | Vcc=5V Ev=30Lux |
7.5 | 12 | 16.5 | μA | |
IL(3) | Vcc=5V Ev=100Lux |
25 | 40 | 55 | μA | |
暗電流 | Id | Vcc=5V/85°C Ev=0Lux |
- | - | 0.8 | μA |
紅外接收電流 | IL(4) | Vcc=5V/850nm ir LED Ee=1mW/cm2 |
- | - | 0.1 | μA |
開啟時間 | tr | Vcc=5V Ev=30Lux RL=1000Ω |
4.5 | ms | ||
關閉時間 | tf | 4.5 |
參數名稱 | 符號 | 額定值 | 單位 | |
工作電壓 | Vcc | Min. | Max. | V |
1 | 10 | V | ||
功耗 | Pc | 70 | mW | |
工作溫度 | Topr | -25 ~ +85 | °C | |
儲存溫度 | Tstg | -40 ~ +100 | °C |
|
|
|
|
|
|
|
|
|
|
PT | - | IC | - | BC | - | 3 | - | PE | - | 550 | |||||||||||||||||||||||||||
|
|
|
|
|
|
