環保可見光敏傳感器 光敏三極體 (PT-A6)

環保可見光敏傳感器 光敏三極體 - (PT-A6)

德鍵環保可見光敏傳感器 PT-A6 系列,採先進鍍紅外過濾膜工藝,耐高溫,一致性高,可濾紅外線。

< >

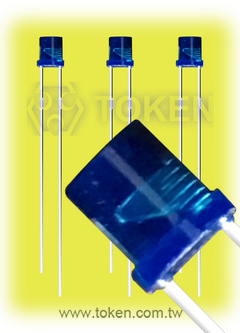

  • 環保可見光傳感器 光敏三極體 (PT-A6-BC-3-PE-520)

光敏三極體又稱光電三極體,它是一種光電轉換器件,其基本原理是光照到P-N結上時,吸收光能並轉變為電能。當光敏三極體加上反向電壓時,管子中的反向電流隨著光照強度的改變而改變,光照強度越大,反向電流越大,大多數都工作在這種狀態。

光敏三極體(Phototransistor)和普通三極體相似,也有電流(Current)放大作用,只是它的集電極電流不只是受基極電路和電流控制,同時也受光輻射的控制。 通常基極不引出,但一些光敏三極體的基極有引出,用於溫度補償(Temperature compensation)和附加控制等作用。

PT-A6 採用國外進口芯片封裝,芯片表面超強鍍紅外過濾膜工藝,完全過濾紅外線干擾,不用再增加套管和過濾片,有效過濾安防類產品中紅外發射光反射的影響,通過前期對芯片的精度進行挑選,後續生產工藝的嚴格管理,成品批量一致性極好! 對比同類光敏器件,一致性高 3 ~ 5 倍。最小精度可控制為正負 10%;完全可以滿足客戶對起動 LUX 值的苛刻要求;芯片內部通過溫度補償工藝,在高溫下工作,較同類產品耐溫性高出一倍。

下載 PDF 版本: 環保可見光敏傳感器 光敏三極體 (PT-A6)

特性 :
  1. 模似人眼感光,峰值感光波長 520nm,超強過濾紅外線干擾。
  2. 批量一致性好、完全解決紅外燈起動過早或壹致性不好等現像。
  3. 響應速度快、性能穩定。
  4. 外形美觀。

功能 :
  1. 替代傳統 CDS 光敏電阻,不含鎘、鉛等有害物質,符合歐盟 ROHS 標準。
  2. 專用於紅外監控類產品,控制紅外燈低照度時工作,不用加套管、濾光片。

量身定制 :
  1. 可按要求提供不同外型尺寸,方便安裝於產品的任何位置。
  2. 可按需求提供最適合產品的亮電流 \ 暗電流(亮電阻 \ 暗電阻),讓產品壹致性更加好,更具市場競爭力。

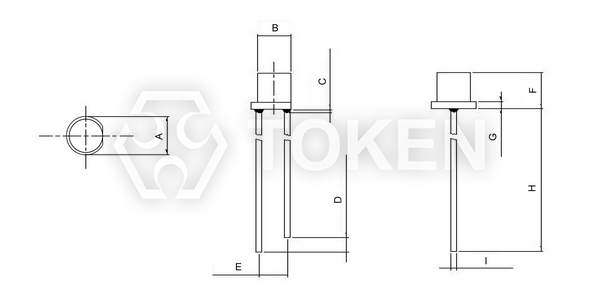

結構圖及規格尺寸 (單位:mm) (PT-A6-BC-3-PE-520) 平頭有邊

環保可見光傳感器 (PT-A6-BC-3-PE-520) 平頭有邊尺寸圖環保可見光傳感器 (PT-A6-BC-3-PE-520) 平頭有邊尺寸圖
平頭有邊環保可見光傳感器 (PT-A6-BC-3-PE-520)平頭有邊環保可見光傳感器
(PT-A6-BC-3-PE-520)
型號 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm)
PT-A6-BC-3-PE-520 4.05 ± 0.20 3.00 ± 0.20 1.50 Max. 1.50 ± 0.5 2.54 ± 0.20 3.85 ± 0.20 0.75 ± 0.20 25.4 Min. 0.50 ± 0.20
註:
  • 樹脂突出最高為: 1.5mm max。
  • 膠體外觀顏色以樣品實物為準。
  • 短腳—集電極   長腳—發射極。

結構圖及規格尺寸 (單位:mm) (PT-A6-AC-5-BN-520) 圓頭無邊

環保可見光傳感器 (PT-A6-AC-5-BN-520) 圓頭無邊尺寸圖環保可見光傳感器 (PT-A6-AC-5-BN-520) 圓頭無邊尺寸圖
圓頭無邊環保可見光傳感器<br>(PT-A6-AC-5-BN-520)圓頭無邊環保可見光傳感器
(PT-A6-AC-5-BN-520)
型號 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm)
PT-A6-AC-5-BN-520 5.00 ± 0.20 5.00 ± 0.20 1.50 Max. 2.00 ± 0.5 2.54 ± 0.20 7.00 ± 0.20 14.00 Min. 0.50 ± 0.20
註:
  • 樹脂突出最高為: 1.5mm max。
  • 膠體外觀顏色以樣品實物為準。
  • 短腳—集電極   長腳—發射極。

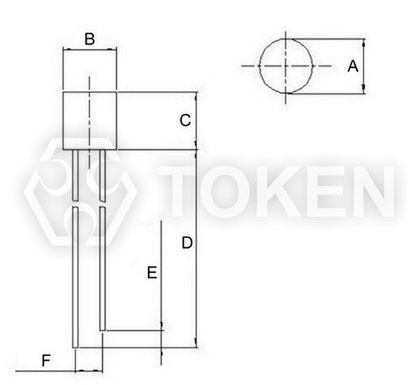

結構圖及規格尺寸 (單位:mm) (PT-A6-AC-5-PN-580) 平頭無邊

環保可見光傳感器 (PT-A6-AC-5-PN-580) 平頭無邊尺寸圖環保可見光傳感器 (PT-A6-AC-5-PN-580) 平頭無邊尺寸圖
平頭無邊環保可見光傳感器<br>(PT-A6-AC-5-PN-580)平頭無邊環保可見光傳感器
(PT-A6-AC-5-PN-580)
型號 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm)
PT-A6-AC-5-PN-580 5.00 ± 0.20 5.00 ± 0.20 5.30 ± 0.20 14.0 Min. 2.00 ± 0.50 2.54 ± 0.20
註:
  • 樹脂突出最高為: 1.5mm max。
  • 膠體外觀顏色以樣品實物為準。
  • 短腳—集電極   長腳—發射極。

光電特性: (Ta=25°C) PT-A6-BC-3-PE-520

參數名稱 符號 測試條件 最小值 典型值 最大值 單位
感光峰值波長 λp \ - 520 - nm
感光波寬範圍 λ \ 400 - 700 nm
集電極—發射極
擊穿電壓
Bvceo Ice=100µA
Ee=0mW/cm2
60 - - V
發射極—集電極
擊穿電壓
Bveco Ice=100µA
Ee=0mW/cm2
7 - - V
集電極發射極飽和電壓 Vce
(sat)
Ice=2mA
Ee=1mW/cm2
- - 1.0 V
亮電流 IL(1) Vce=5V
Ev=10Lux
3 7 12 μA
IL(2) Vce=5V
Ev=30Lux
9 21 36 μA
IL(3) Vce=5V
Ev=100Lux
30 70 120 μA
暗電流 Iceo Vce=5V
Ev=0Lux
- - 0.2 μA
紅外接收電流 IL(4) Vce=5V/850nm IR LED
Ee=1mW/cm2
- - 0.3 μA
開啟時間 tr Vce=5V
Ice=1mA
RL=1000Ω
40 μs
關閉時間 tf 60

光電特性: (Ta=25°C) PT-A6-AC-5-BN-520

參數名稱 符號 測試條件 最小值 典型值 最大值 單位
感光峰值波長 λp \ - 520 - nm
感光波寬範圍 λ \ 400 - 700 nm
集電極—發射極
擊穿電壓
Bvceo Ice=100µA
Ee=0mW/cm2
60 - - V
發射極—集電極
擊穿電壓
Bvceo Ice=100µA
Ee=0mW/cm2
7 - - V
集電極發射極飽和電壓 Vce
(sat)
Ice=2mA
Ee=1mW/cm2
- - 1.0 V
亮電流 IL(1) Vcc=5V
Ev=10Lux
5 14 22 μA
IL(2) Vcc=5V
Ev=30Lux
15 42 66 μA
IL(3) Vcc=5V
Ev=100Lux
50 140 220 μA
暗電流 Iceo Vce=5V
Ev=0Lux
- - 0.2 μA
紅外接收電流 IL(4) Vce=5V/850nm IR LED
Ee=1mW/cm2
- - 0.5 μA
開啟時間 tr Vcc=5V
Ice=1mA
RL=1000Ω
40 ms
關閉時間 tf 60

光電特性: (Ta=25°C) PT-A6-AC-5-PN-580

參數名稱 符號 測試條件 最小值 典型值 最大值 單位
感光峰值波長 λp \ - 580 - nm
感光波寬範圍 λ \ 400 - 700 nm
集電極—發射極
擊穿電壓
Bvceo Ice=100µA
Ee=0mW/cm2
60 - - V
發射極—集電極
擊穿電壓
Bveco Ice=100µA
Ee=0mW/cm2
7 - - V
集電極發射極飽和電壓 Vce
(sat)
Ice=2mA
Ee=1mW/cm2
- - 1.0 V
亮電流 IL(1) Vcc=5V
Ev=10Lux
2.5 6 10 μA
IL(2) Vcc=5V
Ev=30Lux
7.5 18 30 μA
IL(3) Vcc=5V
Ev=100Lux
25 60 100 μA
暗電流 Iceo Vce=5V
Ev=0Lux
- - 0.2 μA
紅外接收電流 IL(4) Vce=5V/850nm IR LED
Ee=1mW/cm2
- - 0.3 μA
開啟時間 tr Vcc=5V
Ice=1mA
RL=1000Ω
40 ms
關閉時間 tf 60

最大額定值: (Ta=25°C) PT-A6

參數名稱 符號 額定值 單位
集電極—發射極電壓 VCEO 60 V
發射極—集電極電壓 VECO 7 V
功耗 PC 50 mW
工作溫度 Topr -25 ~ +85 °C
儲存溫度 Tstg -40 ~ +100 °C

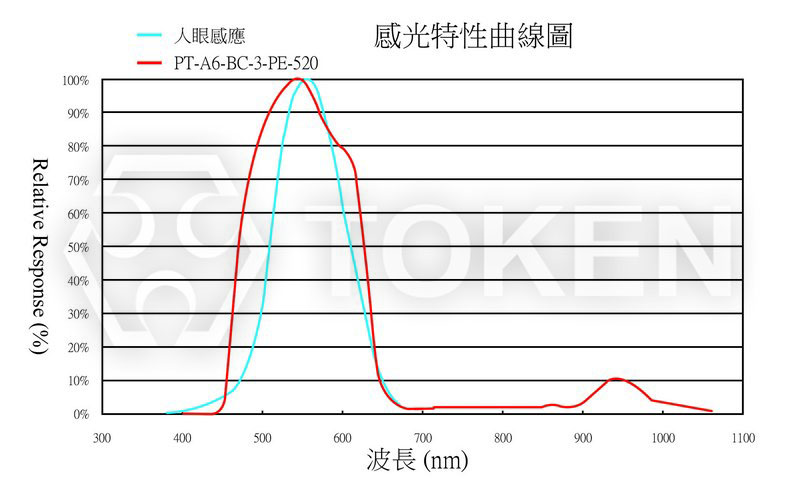

感光曲線圖 PT-A6-BC-3-PE-520

感光曲線圖

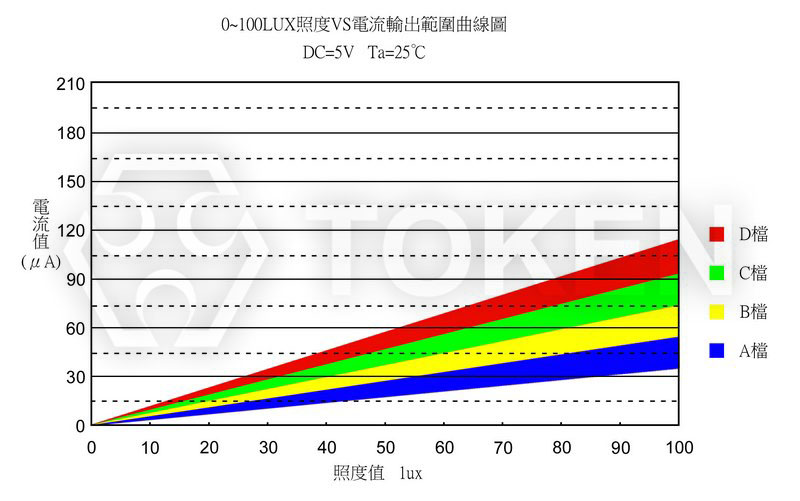

光電流曲線圖 PT-A6-BC-3-PE-520

光電流曲線圖

環境溫度 VS 暗電流 PT-A6-BC-3-PE-520

環境溫度 VS 暗電流

感光曲線圖 PT-A6-AC-5-BN-520

感光曲線圖

光電流曲線圖 PT-A6-AC-5-BN-520

光電流曲線圖

環境溫度 VS 暗電流 PT-A6-AC-5-BN-520

環境溫度 VS 暗電流

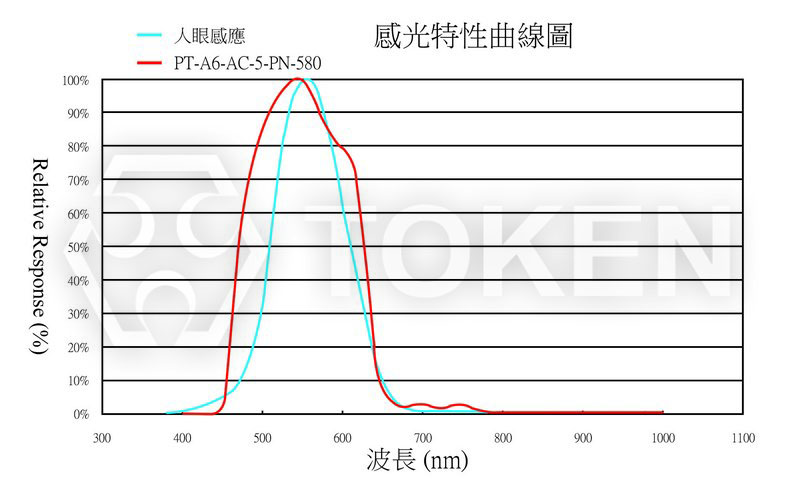

感光曲線圖 PT-A6-AC-5-PN-580

感光曲線圖

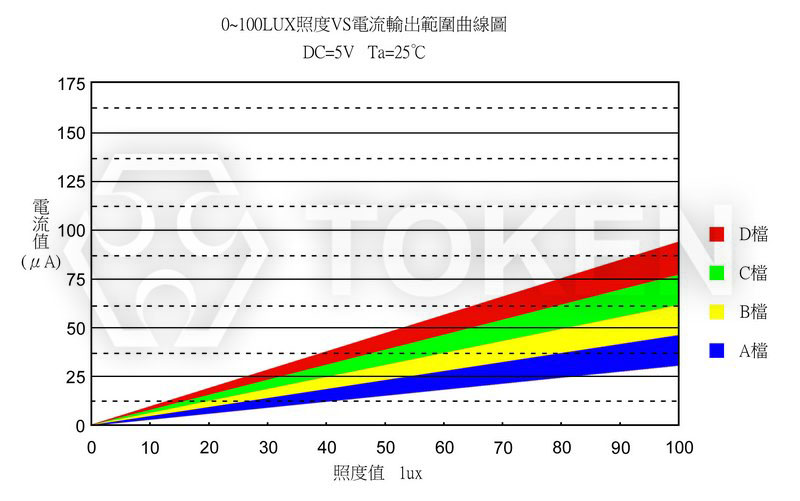

光電流曲線圖 PT-A6-AC-5-PN-580

光電流曲線圖

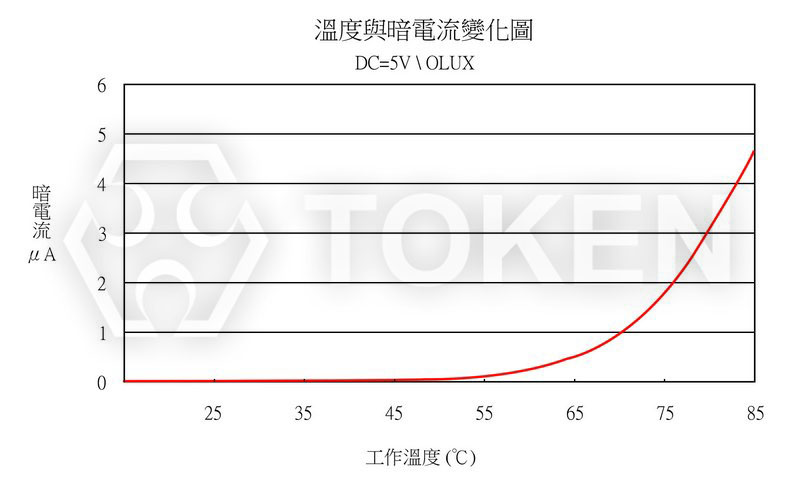

環境溫度 VS 暗電流 PT-A6-AC-5-PN-580

環境溫度 VS 暗電流

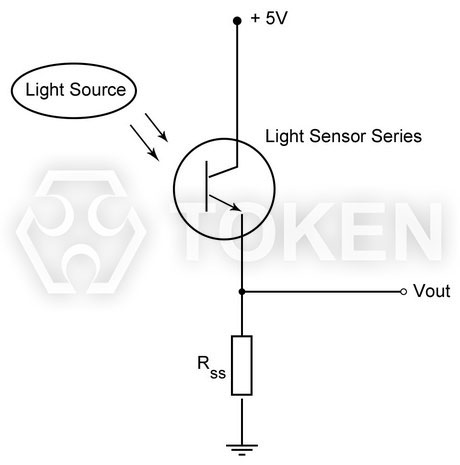

一般應用示意圖 - PT-A6一般應用示意圖 - (PT-A6)

注意事項 :
  • 測試光源:選用 590nm LED 面光源。

安裝 :
  • 產品安裝在 PCB 上,不能造成對引線施加壓力。

焊接 :
  • 膠體不可浸入錫槽內。
  • 加熱過程中不能對引線施加壓力。
  • 推薦焊接條件。
  • 波峰焊:120°C < 60s、260°C < 5s;手工焊:260°C < 5s、340°C < 3s。

引線成型 :
  • 引線成型需在焊接前完成。
  • 不能以靠近環氧體的支架根部為支點成型。
  • 成型位置應離環氧本體 5mm 以上,特殊情況需在 5mm 以下 (但應 ≥ 2mm) 成型的,應制作特制的夾具,成型時固定住靠近環氧體的管腳部位,盡量減少對環氧體的作用應力,防止因應力過大造成產品開路及其環氧體裂損。

存儲 :
  • 該產品出廠後貯存的條件應為 0°C ~ +30°C、相對濕度不大於 70% ,貯存期限為 3 個月。若貯存超過 3 個月,則應放在帶有氮氣和幹燥劑的密閉容器內,貯存時間可達壹年。
  • 拆袋使用,應盡可能短時間內用完。若用不完,應滿足貯存條件應為 0°C ~ +30°C、相對濕度不大於 60%,並在 2 天內安裝完。產品支架是鐵合金表面上鍍銀,銀表面會受到腐蝕性氣體等環境的影響,應避免使產品處於易腐蝕或失去光澤的環境中,這會導致產品焊接困難。

清洗 :
  • 在任何情況下,清洗時間應在常溫 1 分鐘之內進行。
  • 清洗產品時推薦使用酒精作為清洗劑。如使用其他清洗劑,需先確認清洗劑是否會腐蝕環氧體。氟利昂不能作為清洗劑。
  • 不可用水清洗,以免腐蝕引線,建議使用酒精。
  • 用超聲波清洗產品時,超聲功率和時間應分別小於 300W 和 30 秒;PCB 和產品不能接觸振蕩器;不能使 PCB 上的產品產生共振。
  • 本型號為靜電敏感器件,所以靜電和電湧會損壞產品。要求使用時佩帶防靜電腕帶,所有的裝置、設備、機器、桌子、地面都必須防靜電接地。

光敏三極體 料號標識 (PT-A6)

PT - A6 - BC - 3 - PE - 520

型號
PT

芯片型號
A6

顏色
BC 深藍透明
AC 亮光透明

尺寸
3 3 mm
5 5 mm

外形
PE 平頭有邊
BN 圓頭無邊
PN 平頭無邊

感光峰值波長
520 520 nm
580 580 nm
