貼片光敏傳感器是常見的一種低成本最簡單的光敏晶體管型光傳感器。當光子衝擊芯片時就會產生電流,它的電流輸出和環境光強成線性比例。光譜響應特性類似於人眼,隨光照度變化線性輸出,具有一定的溫度穩定性,典型入射感光峰值波長為 λp = 850nm。對標準光源 2856K 色溫的可見光敏感高,輸出電流大。在消費類電子產品中應用領域廣泛,從控制玩具和照明設備,調節背景光,如電視,PDA,照相機,LCD/LED 顯示器和移動電話等,實用性強。
表面貼裝光敏傳感器也將被稱為環境光感應器 (ALS) 或照明感應器, 光電探測器, 亮度感應器, 光電晶體, 光敏三極體,光學感應器, 或簡單的光感應器。光敏技術的一個重要應用是手機。在手機內,光敏可以在從黑暗的氛圍到陽光的照明,自動調節顯示屏背光亮度。這種控制顯著提高了可視性,並最大限度地降低了功耗,因為通過 LCD 背光待機模式下,電源佔用大約 51%。此外,光敏信號可用於指示鍵盤 LED 驅動器,以減少鍵盤背光,從而在待機模式下,將功率最小化至 30%。
現今,設計人員面臨更多組件技術的選擇,包括光電二極管,光電池,光電晶體管和光 IC 在內的環境光傳感器,每種技術都各有利弊。選擇光敏的關鍵標準之一,是能夠識別在人眼可見範圍 312nm - 1050nm 電磁波中的 380nm — 780nm 的波長為可見光。
德鍵 PT-A8-AC-1206-850 貼片光敏傳感器,採用國外進口芯片封裝,控制距離遠,產品一致性好,性能穩定,有效控制距離大於 1.5 米,靜態下電流損耗小,抗強光干擾性強。
下載 PDF 版本: 貼片光敏傳感器 光敏三極體 (PT-A8-AC-1206-850) SMD。
|
|||||||||||||||||

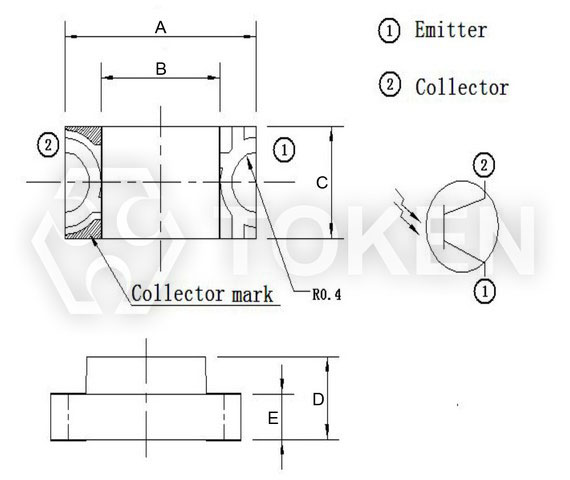

型號 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | ||||||||||||
PT-A8-AC-1206-850 | 3.2 ± 0.2 | 2.0 ± 0.2 | 1.5 ± 0.2 | 1.1 ± 0.2 | 0.6 ± 0.2 |
參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |

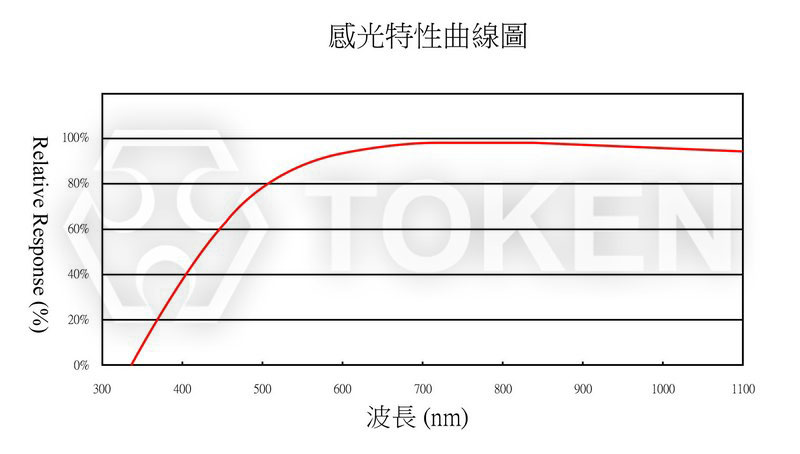

感光峰值波長 | λp | \ | - | 850 | - | nm |
感光波寬範圍 | λ | \ | 400 | - | 1100 | nm |
集電極—發射極 擊穿電壓 |
Bvceo | Ice=100µA Ee=0mW/cm2 |
30 | - | - | V |
發射極—集電極 擊穿電壓 |
Bveco | Ice=100µA Ee=0mW/cm2 |
3 | - | - | V |
集電極發射極飽和電壓 | Vce (sat) |
Ice=2mA Ee=1mW/cm2 |
- | - | 0.4 | V |
亮電流 | IL(1) | Vcc=5V Ev=10Lux |
0.5 | 0.8 | 1.2 | μA |
IL(2) | Vcc=5V Ev=30Lux |
1.5 | 2.4 | 3.6 | μA | |
IL(3) | Vcc=5V Ev=100Lux |
5 | 8 | 12 | μA | |

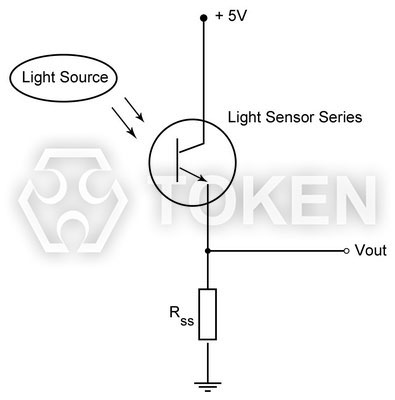

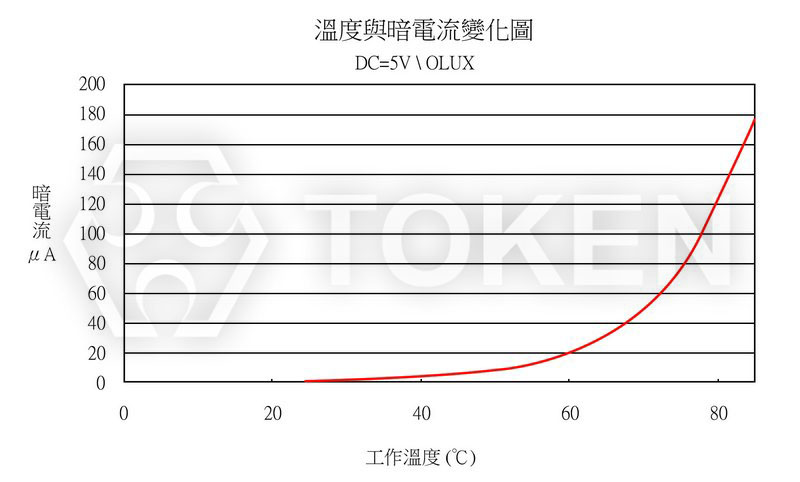

暗電流 | Iceo | Vce=5V Ev=0Lux |
- | - | 0.1 | μA |
開啟時間 | tr | Vcc=5V Ice=1mA RL=1000Ω |
15 | us | ||
關閉時間 | tf | 15 |

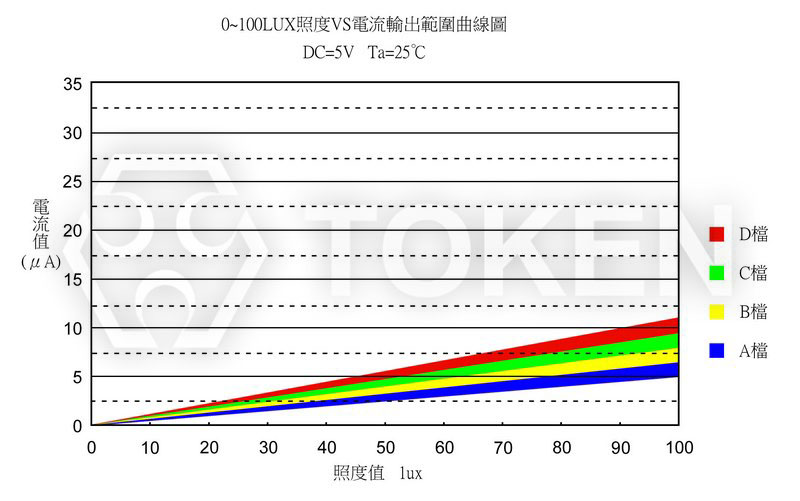

亮電流 | 測試條件 | A 檔 | B 檔 | C 檔 | D 檔 | X 檔 | 單位 |
Vce=5V Ev=10Lux |
/ | / | / | / | 0.5 ~ 1.2 | μA |
參數名稱 | 符號 | 額定值 | 單位 |
集電極—發射極電壓 | VCEO | 30 | V |
發射極—集電極電壓 | VECO | 3 | V |
功耗 | PC | 70 | mW |
工作溫度 | Topr | -25 ~ +85 | °C |
儲存溫度 | Tstg | -40 ~ +100 | °C |
|
|
|
|
PT | - | A8 | - | AC | - | 1206 | - | 850 | |||||||||||||||||
|
|
|
|
|
