大電流低直流阻抗電感器

環形磁芯型 (TCLP/TCVP)

大電流低直流阻抗電感器 (TCLP/TCVP ) 產品簡介

德鍵 TCLP/TCVP 系列固定電感器是將漆包線或絲包線直接繞在環形磁芯上，外表裹覆環氧樹脂封裝在塑料殼中。具有大電流低直流阻抗、飽和特性佳、散熱性佳、可靠性佳、體積小、重量輕、結構牢固（耐振、耐衝擊）、防潮性好、安裝方便、規格多樣化可供選擇等優點。

TCLP/TCVP 大電流功率電感器，採用環形鐵芯不但磁性能優良，而且還有許多機械方面的優點：片間壓力可以嚴格控制，並且可達到 95% 的同一水準。採用浸漬技術，可使鐵芯成為牢固的整體，在繞線和加工過程中不變形；由于環形鐵芯非常牢固，減少了磁致伸縮力的影響，因而減少了振動和音頻噪聲。

德鍵 TCLP/TCVP 低直流阻抗電感器均符合 RoHS 規範，Lead-Free 無鉛標準，使用 Lead-Free Logo 無鉛標志。提供完整線圈電感器尺寸，感量範圍齊全，可依客戶的需求製造，若需特殊規格型式，請與德鍵業務聯系。

特長 :

  1. 飽和特性佳。
  2. 大電流低直流阻抗。

用途 :

  1. 電視盒。
  2. 電源供應器。
  3. 訊號濾波應用。

低直流阻抗 (TCLP/TCVP) 結構及尺寸

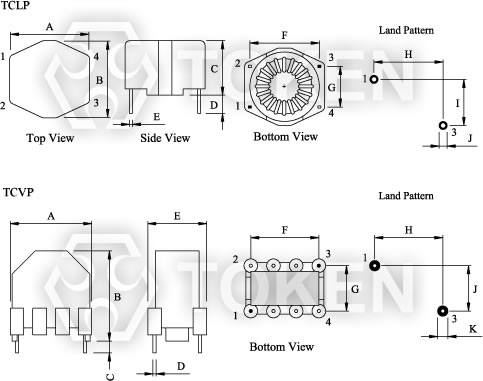

大電流低直流阻抗電感器 (TCLP/TCVP) 尺寸圖
大電流低直流阻抗電感器 (TCLP/TCVP) 尺寸圖
型號 A(max) B(max) C D E F G H I J
TCLP 18.03 18.03 13.0(max) 4.0 ± 1.0 0.64 ± 0.2 15.3 ± 0.5 10.2 ± 0.5 15.3 10.2 1.78
TCVP 19.00 21.00 4.0 ± 1.0 0.7 ± 0.3 14.0(max) 15.0 ± 0.5 10.0 ± 0.5 15.0 10.0 1.78

備註：可依客戶特殊需求設計。

低直流阻抗 (TCLP/TCVP) 特性規格

產品料號 電感值 (µH) 測試頻率 (KHz) 加電流之電感值 (µH)(min) 直流阻抗(Ω)(max) 定格電流(A)(max)
TC*P - 60E - 151M 150 100 125 0.210 1.70
TC*P - 60E - 221M 220 100 180 0.250 1.50
TC*P - 60E - 331M 330 100 280 0.480 1.00
TC*P - 60E - 471M 470 100 400 0.660 0.90
TC*P - 60E - 681M 680 100 590 0.930 0.85
TC*P - 60E - 821M 820 100 700 1.300 0.75
TC*P - 60E - 102M 1000 100 930 1.600 0.50

低直流阻抗 (TCLP/TCVP) 料號標識

TCLP - 60E - 151 M
1 2 34
型號
TCLP
TCVP

鐵芯材質

電感值
151 150µHc
471 470.00µH
102 1000.00µH
誤差值
M 20%
N 30%
