插入式微空隙環型電感器

功率型 (TC19)

TC19 系列 - 插入式微空隙環型電感器 產品簡介

環形線圈電感,是電感理論中最理想的形狀,一般採用閉磁路,很少 EMI 問題,充分利用磁路,容易計算,幾乎理論上的好處全歸環形線圈電感。主要是用在高頻,高感的通訊產品上。

德鍵 TC19 系列插入式微空隙環型線圈,採用高級鐵粉芯與專用樹脂等作材料,以產生最大的電感量,插入式微空隙設計,大幅增強 TC19 環型線圈的溫度穩定性,是功率電感最常用的一種。

德鍵 TC19 環型鐵芯不但磁性能優良,而且還有許多機械方面的優點:片間壓力可以嚴格控制,並且可達到 95% 的同一水準。採用浸漬技術,可使鐵芯成為牢固的整體,在繞線和加工過程中不變形;由于環型鐵芯非常牢固,減少了磁致伸縮力的影響,因而減少了振動和音頻噪聲。

德鍵 TC19 功率系列微空隙環型電感器均符合 RoHS 規範,Lead-Free 無鉛標準,使用 Lead-Free Logo 無鉛標志。提供完整線圈電感器尺寸,感量範圍齊全,可依客戶的需求製造,若需特殊規格型式,請與德鍵業務聯系。

特長 :

  1. 微空隙環型線圈技術。
  2. 不易磁飽和。

用途 :

  1. 數位影音光碟。

插入式微空隙環型 (TC19) 結構及尺寸

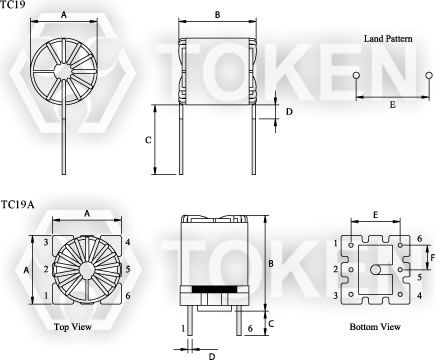

插入式微空隙環型電感器 (TC19) 尺寸圖
插入式微空隙環型電感器 (TC19) 尺寸圖
型號 A B C D E F
TC19 10.0 (Ref.) 11.5 (Ref.) 15.0 ± 5.0 2.0 (max) 11.0 -
TC19A 11.0 (Ref.) 15.0 (Ref.) 3.5 ± 1.0 0.6 ± 0.05 7.0 ± 0.5 3.5 ± 0.5

Note: 可依客戶特殊需求設計。

插入式微空隙環型 (TC19) 特性規格

產品料號 電感值 (mH)(min) 測試頻率 (KHz) 直流阻抗 (Ω)(max) 定格電流 (A)(max)
TC19 19.5 100 0.093 3.00
TC19A 19.5 100 0.093 3.00

Note: 測試頻率:100KHz / 0.1V.
操作溫度:-40°C ~ +85°C
感量下降 = 10% typ. at IDC.

插入式微空隙環型 (TC19) 料號標識

TC19
1
插入式空隙環型線圈電感: ( TC19 , TC19A )
