對角位插件式大電流功率電感器 (TCDY)

對角位插件式大電流功率電感器 - (TCDY) 產品簡介

對角插件式大電流功率電感器,提供額定直流電流高達 40 A 以滿足市場的需求。

< >
  • 對角插件大電流功率電感器 - (TCDY) 系列

隨著電子技術的發展和電氣工程的不斷進步,功率電感器也隨之不斷發展。作為電子產品和電氣工程設備中的重要組成部分,不論是在功率電感器的體積,還是在功率電感器的效能上,工程師對功率電感器的要求越來越高。同時,隨著科學技術的持續進步,功率電感器的發展也將越趨近低電壓、大電流、小型化發展。

德鍵電子功率大電流電感器 (TCDY) 由高磁化率鎳磁芯繞線集成電路結構。鎳芯大電流電感(TCDY)額定電流測量高達 DC 40 Amp,頻率高達 1.0 MHz,低直流阻抗,易散熱性。三種緊湊尺寸可供選擇,8.2mm x 8.2mm, 10.2mm x 10.2mm, 和 12.5mm x 12.5mm。優異的性能使其成為現今應用的理想選擇,主要應用於膝上筆記本電腦和桌面電腦的主板,電腦顯示卡,VGA 模組,電源系統和 VRM 應用。

德鍵 (TCDY) 大電流系列功率電感器均符合 RoHS 規範,Lead-Free 無鉛標準,使用 Lead-Free Logo 無鉛標志。提供完整線圈電感器尺寸,感量範圍齊全,可依客戶的需求製造,若需特殊規格型式,請與德鍵業務聯系。

下載 PDF 版本: 對角位插件式大電流功率電感器 (TCDY)

特長 :
  1. 大電流,直流可達 40A。屏蔽結構。低成本。
  2. 高頻範圍可到 1.0MHz。低阻抗。環保物料。
用途 :
  1. 適用於膝上筆記本電腦和桌面電腦的主板。
  2. 常規應用以及分佈式電源系統和 VRM 應用。

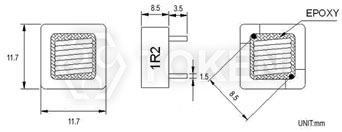

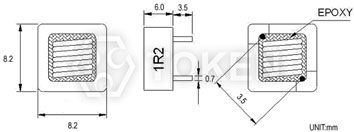

大電流對角位插件式 (TCDY0806/1108/1310) 結構尺寸 (單位: mm)

TCDY0806
TCDY1108
TCDY1310

大電流對角位插件式 (TCDY0806) 特性規格

Part No L (µH) DCR Max. (mΩ) IDC Max. (A) Test Freq. (Hz)
TCDY0806-R47M 0.47 1.9 22.0 1.0/100k
TCDY0806-R60M 0.60 1.9 21.0 1.0/100k
TCDY0806-R80M 0.80 2.9 17.0 1.0/100k
TCDY0806-1R0M 1.00 4.3 14.0 1.0/100k
Note:
  • 電感值測試 @ 100KHz , 0.1V。
  • 電感值下降 10% 等級 @ 額定 isat。
  • Δ T = 40 °C 溫升 @ irms。
  • 工作溫度範圍 (Operating temperature range) -40 °C to +125 °C。
  • 電氣規格 @ +25 °C。

大電流對角位插件式 (TCDY1108) 特性規格

Part No L (µH) DCR Max. (mΩ) IDC Max. (A) Test Freq. (Hz)
TCDY1108-R47MB 0.47 0.8 38.0 100k/0.1v
TCDY1108-R60MB 0.60 0.8 38.0 100k/0.1v
TCDY1108-R80MB 0.80 1.3 31.0 100k/0.1v
TCDY1108-1R0MB 1.00 1.3 31.0 100k/0.1v
TCDY1108-1R5MB 1.50 1.8 26.0 100k/0.1v
TCDY1108-2R0MB 2.00 3.3 20.0 100k/0.1v
TCDY1108-3R3MB 3.30 6.3 14.0 100k/0.1v
Note:
  • 電感值測試 @ 100KHz , 0.1V。
  • 電感值下降 10% 等級 @ 額定 isat。
  • Δ T = 40 °C 溫升 @ irms。
  • 工作溫度範圍 (Operating temperature range) -40 °C to +125 °C。
  • 電氣規格 @ +25 °C。

大電流對角位插件式 (TCDY1310) 特性規格

Part No L (µH) DCR Max. (mΩ) IDC Max. (A) Test Freq. (Hz)
TCDY1310-R47MB 0.47 0.75 40 100k/0.1v
TCDY1310-R60MB 0.60 0.75 40 100k/0.1v
TCDY1310-R80MB 0.80 0.75 39 100k/0.1v
TCDY1310-1R0MB 1.0 1.15 32 100k/0.1v
TCDY1310-1R5MB 1.5 1.85 26 100k/0.1v
TCDY1310-2R0MB 2.0 3.0 21 100k/0.1v
TCDY1310-2R4MB 2.4 3.0 20 100k/0.1v
TCDY1310-3R3MB 3.3 4.3 17 100k/0.1v
Note:
  • 電感值測試 @ 100KHz , 0.1V。
  • 電感值下降 10% 等級 @ 額定 isat。
  • Δ T = 40 °C 溫升 @ irms。
  • 工作溫度範圍 (Operating temperature range) -40 °C to +125 °C。
  • 電氣規格 @ +25 °C。

大電流功率電感器 (TCDY) 料號標識

TCDY 1310 - R22 M

型號
TCDY
尺寸
0806 8.2×8.2mm
1108 11.7×11.7mm
1310 12.5×13.5mm

電感值
R22 0.22µH
1R0 1.00µH
誤差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
