對角位插件式大電流功率電感器 (TCDU)
大電流對角位插件式功率電感器 - (TCDU) 產品簡介
對角位插件式大電流功率電感器 (TCDU) 集成鎳芯電感設計。
<
>
伴隨個人電腦和各種電器高性能化和小型化，迫使電力電源電路進一步小型化、薄形化和大電流化。個人電腦或服務器中的 CPU 明顯趨於大容量化和高速化，隨之帶來了耗電量加大，工作電壓逐年下降，電源電路於 CPU 應用的發展趨勢愈加明確，CPU 電源電路將以低電壓、大電流為未來的發展方向。
德鍵電子功率大電流電感器（TCDU）由高磁化率鎳磁芯繞線集成電路結構。鎳芯大電流電感（TCDU）額定電流測量高達 DC 33 Amp，頻率高達 1.0 MHz，低直流阻抗，易散熱性。三種緊湊尺寸可供選擇，8.5mm x 8.5mm, 10.2mm x 10.2mm, 和 11.5mm x 11.5mm。優異的性能使其成為現今應用的理想選擇，主要應用於膝上筆記本電腦和桌面電腦的主板，電腦顯示卡，VGA 模組，電源系統和 VRM 應用。
德鍵 (TCDU) 大電流系列功率電感器均符合 RoHS 規範，Lead-Free 無鉛標準，使用 Lead-Free Logo 無鉛標志。提供完整線圈電感器尺寸，感量範圍齊全，可依客戶的需求製造，若需特殊規格型式，請與德鍵業務聯系。
下載 PDF 版本: 對角位插件式大電流功率電感器 (TCDU)。
特性 :
- 低阻抗，高頻範圍可到 1.0MHz。
- 低成本，屏蔽結構。環保物料。大電流，直流可達 33A。
用途 :
- 適用於膝上筆記本電腦和桌面電腦的主板。
- 常規應用以及分佈式電源系統和 VRM 應用。

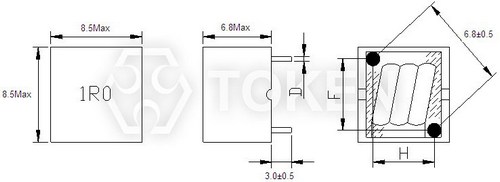

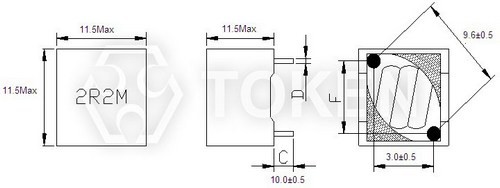

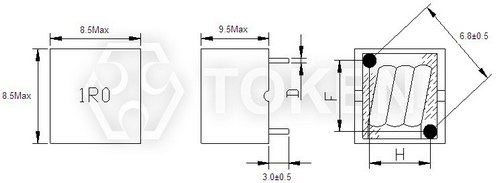

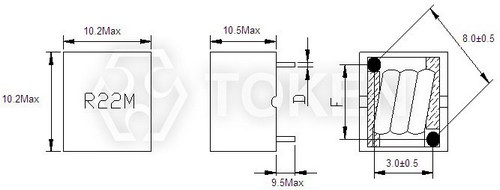

大電流對角位插件式 (TCDU0806/0809/1009/1103) 結構尺寸 (單位: mm)
  |
  |
  |
  |
大電流對角位插件式 (TCDU0806) 特性規格
| Part No | L (µH) | DCR (mΩ) | Isat (A) | Irms (A) | |
| ±20% | TYP | Max. | TYP | TYP | |
| TCDU0806-1R0M | 1.00 | 2.50 | 2.70 | 12.0 | 12.0 |
Note:
- 電感值測試 @ 100KHz , 0.1V。
- 電感值下降 10% 等級 @ 額定 isat。
- Δ T = 40 °C 溫升 @ irms。
- 工作溫度範圍 (Operating temperature range) -40 °C to +125 °C。
- 電氣規格 @ +25 °C。
大電流對角位插件式 (TCDU0809) 特性規格
| Part No | L (µH) | DCR (mΩ) | Isat (A) | Irms (A) | |
| ±20% | TYP | Max. | TYP | TYP | |
| TCDU0806-2R2M | 2.20 | 4.60 | 5.00 | 13.0 | 10.0 |
Note:
- 電感值測試 @ 100KHz , 0.1V。
- 電感值下降 10% 等級 @ 額定 isat。
- Δ T = 40 °C 溫升 @ irms。
- 工作溫度範圍 (Operating temperature range) -40 °C to +125 °C。
- 電氣規格 @ +25 °C。
大電流對角位插件式 (TCDU1009) 特性規格
| Part No | L (µH) | DCR (mΩ) | Isat (A) | Irms (A) | |
| ±20% | TYP | Max. | TYP | TYP | |
| TCDU1009-R22M | 0.22 | 0.53 | 0.65 | 50.0 | 33.0 |
| TCDU1009-R36M | 0.36 | 0.70 | 0.90 | 50.0 | 33.0 |
| TCDU1009-R47M | 0.47 | 0.70 | 0.90 | 30.0 | 26.0 |
| TCDU1009-R50M | 0.50 | 0.70 | 0.90 | 30.0 | 26.0 |
| TCDU1009-R56M | 0.56 | 0.70 | 0.90 | 30.0 | 26.0 |
| TCDU1009-R80M | 0.80 | 1.28 | 1.56 | 30.0 | 20.0 |
| TCDU1009-1R0M | 1.00 | 1.28 | 1.56 | 30.0 | 20.0 |
| TCDU1009-2R2M | 2.20 | 4.00 | 3.10 | 18.0 | 13.0 |
Note:
- 電感值測試 @ 100KHz , 0.1V。
- 電感值下降 10% 等級 @ 額定 isat。
- Δ T = 40 °C 溫升 @ irms。
- 工作溫度範圍 (Operating temperature range) -40 °C to +125 °C。
- 電氣規格 @ +25 °C。
大電流對角位插件式 (TCDU1109) 特性規格
| Part No | L (µH) | DCR (mΩ) | Isat (A) | Irms (A) | |
| ±20% | TYP | Max. | TYP | TYP | |
| TCDU1109-R22M | 0.22 | 0.50 | 0.75 | 40.0 | 30.0 |
| TCDU1109-R56M | 0.56 | 1.00 | 1.30 | 40.0 | 28.0 |
| TCDU1109-1R0M | 1.00 | 1.20 | 1.50 | 28.0 | 24.0 |
| TCDU1109-1R2M | 1.20 | 1.20 | 1.50 | 26.0 | 22.0 |
| TCDU1109-2R2M | 2.00 | 2.30 | 3.00 | 25.0 | 18.0 |
Note:
- 電感值測試 @ 100KHz , 0.1V。
- 電感值下降 10% 等級 @ 額定 isat。
- Δ T = 40 °C 溫升 @ irms。
- 工作溫度範圍 (Operating temperature range) -40 °C to +125 °C。
- 電氣規格 @ +25 °C。
大電流功率電感器 (TCDU) 料號標識
| TCDU | 1109 | - | R22 | M | ||||||||||||||||||||||||||||||||
 | | | | |||||||||||||||||||||||||||||||||
|
|
|
|
|||||||||||||||||||||||||||||||||
