EMI線路電源濾波器電感 (TCUU/TCET)

EMI 線路濾波器電感 - (TCUU/TCET) 產品簡介

EMI線路濾波器電感 (TCUU/TCET),優異的EMI電磁干擾抑制能力。

< >
  • 電源線路EMI濾波器 (TCUU/TCET)
  • EMI 電源濾波器 (TCUU/TCET)
  • EMI線路電源濾波器 (TCUU/TCET)
  • 電源EMI濾波器 (TCUU/TCET)

隨著開關電源類的數字電路的普及和發展,電子設備輻射和泄漏的電磁波不僅嚴重干擾其他電子設備正常工作,導致設備功能紊亂、傳輸錯誤、控制失靈,而且威脅著人類的健康與安全,已成為一種無形汙染。因此降低電子設備的電磁干擾 (EMI) 已成為世界電子行業關注的問題。

降低電子設備的電磁干擾已成為電子産品是否有市場的關鍵問題。而軟磁材料已成為 EMI 濾波器中不可少的元件,並起著舉足輕重的作用。

德鍵電子採用多種軟磁材料,利用軟磁材料具有的獨特性能,製成的各種抑制 EMI 元器件,使其在抗電磁干擾領域發揮主要作用,並廣泛地應用於各種電子電路和設備之中。

EMI 濾波器的作用是阻隔不需要的信號並以發熱的形式消耗掉,而讓需要的信號無衰減或幾乎不衰減地通過。德鍵提供客戶訂製 EMI 線路濾波電感器服務,挑選適合頻段的磁性材料,使濾波電感達到最經濟和最佳效果,並滿足客戶設計的電子設備 EMC 標準,

德鍵提供完整 EMI 線路濾波電感尺寸,感量範圍齊全,可依客戶的需求制造,若需特殊規格型式,請與德鍵業務聯系。

下載 PDF 版本: EMI 線路濾波器電感 (TCUU98V)

特性 :
  • 高可靠性,輕便,閉磁式設計。
  • 體積小,成本低。易插入電路板。

用途 :
  • AC調配器,傳真,錄影機,彩電。
  • 有效的抑制AC線共模扼流圈傳導雜訊。小尺寸熒光燈,多功能電話。

EMI 線路濾波器 (TCUU98V) 結構及尺寸(單位:mm)

EMI 濾波器 - TCUU98V 系列 EMI 濾波器 - TCUU98V 系列

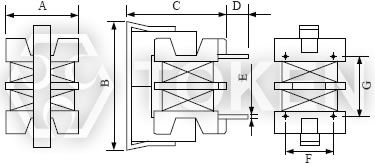

(TCUU98V) EMI電源濾波器 尺寸圖 (TCUU98V) EMI電源濾波器 尺寸圖
型號 A (max) B (max) C (max) D E F G
TCUU98V 11.0 16.5 16.5 3.5 Φ0.6 7.0 8.0
  • 備註:可依客戶特殊需求設計。

(TCUU98V) at 25°C 電子特性

產品料號 電感值 (mH)(min) 電感公差 (µH max) 直流阻抗 (Ω)(max) 定格電流 (A)(max)
TCUU98V-471 0.47 25 0.15 1.00
TCUU98V-681 0.68 25 0.25 0.85
TCUU98V-102 1.0 50 0.35 0.70
TCUU98V-222 2.2 50 0.7 0.50
TCUU98V-392 3.9 100 1.20 0.38
TCUU98V-472 4.7 100 1.60 0.34
TCUU98V-682 6.8 150 2.50 0.25
TCUU98V-103 10.0 200 4.00 0.20
備註:
  • 測試頻率:1.0kHz
  • 允許電流值:當溫度升到 40°C 的直流電流。(Ta=25°C )

EMI 線路濾波器 (TCUU98H) 結構及尺寸(單位:mm)

(TCUU98H) EMI 電源濾波器 (TCUU98H) EMI 電源濾波器

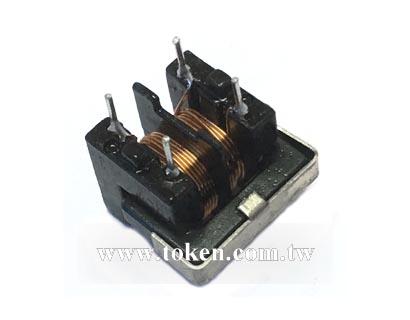

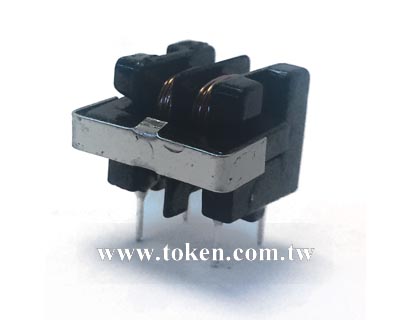

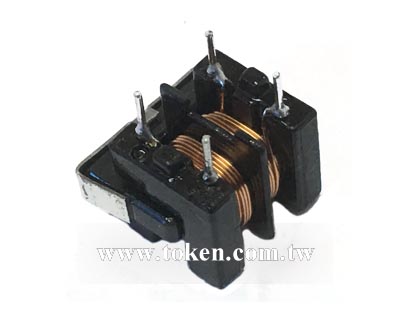

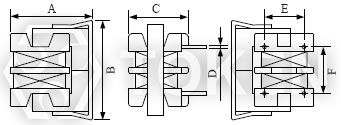

(TCUU98H) 電源EMI濾波器 尺寸圖 (TCUU98H) 電源EMI濾波器 尺寸圖
型號 A (max) B (max) C (max) D E F
TCUU98H 15.5 16.5 12.5 Φ0.6 7.0 8.0
  • 備註:可依客戶特殊需求設計。

(TCUU98H) at 25°C 電子特性

產品料號 電感值 (mH)(min) 電感公差 (µH max) 直流阻抗 (Ω)(max) 定格電流 (A)(max)
TCUU98H-471 0.47 25 0.15 1.00
TCUU98H-681 0.68 25 0.25 0.85
TCUU98H-102 1.0 50 0.35 0.70
TCUU98H-222 2.2 50 0.7 0.50
TCUU98H-392 3.9 100 1.20 0.38
TCUU98H-472 4.7 100 1.60 0.34
TCUU98H-682 6.8 150 2.50 0.25
TCUU98H-103 10.0 200 4.00 0.20
備註:
  • 測試頻率:1.0kHz
  • 允許電流值:當溫度升到 40°C 的直流電流。(Ta=25°C )

EMI 線路濾波器 (TCUU10) 結構及尺寸(單位:mm)

EMI濾波器 (TCUU10) EMI濾波器 (TCUU10)

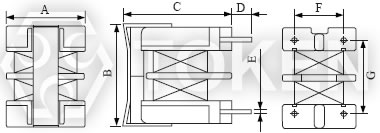

(TCUU10) 電源線路EMI濾波器尺寸圖 (TCUU10) 電源線路EMI濾波器尺寸圖
型號 A (max) B (max) C (max) D E F G
TCUU10 17.0 18.5 23.0 4.0 Φ0.7 10.0 13.0
  • 備註:可依客戶特殊需求設計。

(TCUU10) at 25°C 電子特性

產品料號 電感值 (mH)(min) 電感公差 (µH max) 直流阻抗 (Ω)(max) 定格電流 (A)(max)
TCUU10-332 3.3 100 0.71 0.65
TCUU10-682 6.8 200 1.26 0.435
TCUU10-123 12.0 360 2.20 0.34
TCUU10-223 22.0 440 3.64 0.25
TCUU10-333 33.0 660 5.74 0.20
TCUU10-513 51.0 1000 9.12 0.15
備註:
  • 測試頻率:1.0kHz
  • 允許電流值:當溫度升到 40°C 的直流電流。(Ta=25°C )

EMI 線路濾波器 (TCUU16) 結構及尺寸(單位:mm)

EMI 線路濾波器 (TCUU16)EMI 線路濾波器 (TCUU16)
(TCUU16) EMI線路電源濾波器尺寸圖 (TCUU16) EMI線路電源濾波器尺寸圖
型號 A (max) B (max) C (max) D E F G
TCUU16 22.0 20.0 28.5 4.5 Φ0.7 10.0 13.0
  • 備註:可依客戶特殊需求設計。

(TCUU16) at 25°C 電子特性

產品料號 電感值 (mH)(min) 電感公差 (µH max) 直流阻抗 (Ω)(max) 定格電流 (A)(max)
TCUU16-152 1.5 40 0.125 1.90
TCUU16-402 4.0 60 0.27 1.20
TCUU16-802 8.0 80 0.46 0.90
TCUU16-203 20.0 150 1.60 0.50
TCUU16-303 30.0 200 2.50 0.40
備註:
  • 測試頻率:1.0kHz
  • 允許電流值:當溫度升到 40°C 的直流電流。(Ta=25°C )

EMI 線路濾波器 (TCUT20) 結構及尺寸(單位:mm)

EMI 電源濾波器 (TCUT20) EMI 電源濾波器 (TCUT20)

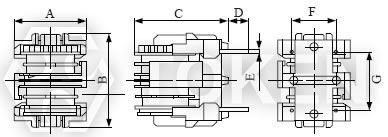

(TCUT20) 電源線路EMI濾波器尺寸圖 (TCUT20) 電源線路EMI濾波器尺寸圖
型號 A (max) B(max) C(max) D E F G
TCUT20 17.2 22.0 22.5 4.5 Φ0.8 10.0 13.0
  • 備註:可依客戶特殊需求設計。

(TCUT20) at 25°C 電子特性

產品料號 電感值 (mH)(min) 電感公差 (µH max) 直流阻抗 (Ω)(max) 定格電流 (A)(max)
TCUT20-222 2.2 150 0.24 1.30
TCUT20-392 3.9 150 0.41 1.00
TCUT20-103 10.0 550 1.00 0.60
TCUT20-183 18.0 600 1.63 0.50
TCUT20-223 22.0 800 2.04 0.40
TCUT20-333 33.0 800 3.42 0.30
備註:
  • 測試頻率:1.0kHz
  • 允許電流值:當溫度升到 40°C 的直流電流。(Ta=25°C )

EMI 線路濾波器 (TCET24B) 結構及尺寸(單位:mm)

電源EMI濾波器 (TCET24B) 電源EMI濾波器 (TCET24B)

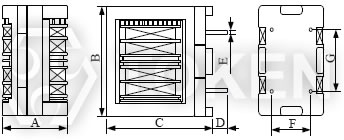

(TCET24B) EMI電源濾波器尺寸圖 (TCET24B) EMI電源濾波器尺寸圖
型號 A (max) B (max) C (max) D E F G
TCET24B 18.5 25.5 31.0 4.0 Φ0.8 10.0 13.0
  • 備註:可依客戶特殊需求設計。

(TCET24B) at 25°C 電子特性

產品料號 電感值 (mH)(min) 電感公差 (µH max) 直流阻抗 (Ω)(max) 定格電流 (A)(max)
TCET24B-252 2.5 100 0.13 2.00
TCET24B-352 3.5 150 0.18 1.70
TCET24B-452 4.5 200 0.21 1.50
TCET24B-103 10.0 300 0.47 1.00
TCET24B-153 15.0 400 0.73 0.80
TCET24B-203 20.0 600 0.87 0.70
TCET24B-353 35.0 800 1.58 0.60
備註:
  • 測試頻率:1.0kHz
  • 允許電流值:當溫度升到 40°C 的直流電流。(Ta=25°C )

EMI 線路濾波器 (TCET24H) 結構及尺寸(單位:mm)

EMI濾波器 (TCET24H) EMI 線路濾波器 (TCET24H)

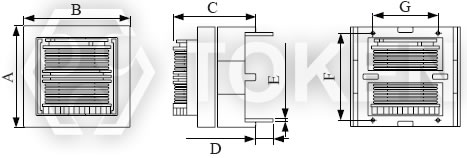

(TCET24H) 電源線路EMI濾波器尺寸圖 (TCET24H) 電源線路EMI濾波器尺寸圖
型號 A (max) B(max) C(max) D E F G
TCET24H 18.5 25.5 31.0 4.0 Φ0.8 10.0 13.0
  • 備註:可依客戶特殊需求設計。

(TCET24H) at 25°C 電子特性

產品料號 電感值 (mH)(min) 電感公差 (µH max) 直流阻抗 (Ω)(max) 定格電流 (A)(max)
TCET24H-252 2.5 100 0.13 2.00
TCET24H-352 3.5 150 0.18 1.70
TCET24H-452 4.5 200 0.21 1.50
TCET24H-103 10.0 300 0.47 1.00
TCET24H-153 15.0 400 0.73 0.80
TCET24H-203 20.0 600 0.87 0.70
TCET24H-353 35.0 800 1.58 0.60
備註:
  • 測試頻率:1.0kHz
  • 允許電流值:當溫度升到 40°C 的直流電流。(Ta=25°C )

EMI 線路濾波器 (TCET28B) 結構及尺寸(單位:mm)

電源EMI濾波器 (TCET28B) 電源EMI濾波器 (TCET28B)

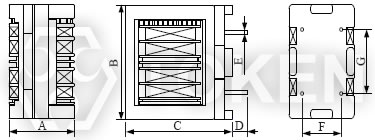

(TCET28B) 線路電源EMI濾波器 尺寸圖 (TCET28B) 線路電源EMI濾波器 尺寸圖
型號 A (max) B (max) C (max) D E F G
TCET28B 22.0 31.0 35.5 4.0 Φ0.8 10.0 13.0
  • 備註:可依客戶特殊需求設計。

(TCET28B) at 25°C 電子特性

產品料號 電感值 (mH)(min) 電感公差 (µH max) 直流阻抗 (Ω)(max) 定格電流 (A)(max)
TCET28B-182 1.8 100 0.072 2.60
TCET28B-682 6.8 200 0.23 1.60
TCET28B-123 12.0 400 0.38 1.20
TCET28B-223 22.0 500 0.65 1.00
TCET28B-393 39.0 700 1.43 0.70
TCET28B-683 68.0 850 1.82 0.60
備註:
  • 測試頻率:1.0kHz
  • 允許電流值:當溫度升到 40°C 的直流電流。(Ta=25°C )

EMI 線路濾波器 (TCET28H) 結構及尺寸(單位:mm)

線路EMI濾波器 (TCET28H) 線路EMI濾波器 (TCET28H)

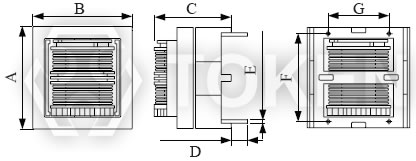

(TCET28H) 電源線路EMI濾波器尺寸圖 (TCET28H) 電源線路EMI濾波器尺寸圖
型號 A (max) B(max) C(max) D E F G
TCET28H 30.0 30.0 23.5 3.5 ± 0.5 Φ0.8 ±0.1 24.0 ± 0.5 20.0 ± 0.5
  • 備註:可依客戶特殊需求設計。

(TCET28H) at 25°C 電子特性

產品料號 電感值 (mH)(min) 電感公差 (µH max) 直流阻抗 (Ω)(max) 定格電流 (A)(max)
TCET28H-182 1.8 100 0.072 2.60
TCET28H-682 6.8 200 0.23 1.60
TCET28H-123 12.0 400 0.38 1.20
TCET28H-223 22.0 500 0.65 1.00
TCET28H-393 39.0 700 1.43 0.70
TCET28H-683 68.0 850 1.82 0.60
備註:
  • 測試頻率:1.0kHz
  • 允許電流值:當溫度升到 40°C 的直流電流。(Ta=25°C )

TCUU98V,TCUU98H,TCUU10,TCUU16 料號標識

TCUU98V 471 D P
型號
TCUU98V 立式
TCUU98H 臥式
TCUU10
TCUU16
電感值
471 0.47mH
681 0.68mH
102 1.0mH
222 2.2mH
繞法
None 標準繞法
D 分段繞法
包裝
P 散裝

TCUT20,TCET24B,TCET24H,TCET28B,TCET28H 料號標識

TCUT20 222 P
型號
TCUT20
TCET24B
TCET24H
TCET28B
TCET28H
電感值
222 2.2mH
392 3.9mH
103 10.0mH
183 20.0mH
包裝
P 散裝
