鐵氧體磁珠 鐵氧體磁環 (TCFB)

鐵氧體磁珠 - (TCFB) 產品簡介

引線式鐵氧體磁珠(TCFB),抑制差模噪聲,能清理高速信號。

< >
  • 鐵氧體磁珠 - TCFB 系列

德鍵電子的 TCFB 系列鐵氧體磁珠 (Ferrite Bead),鐵氧體磁環是目前應用發展最快的一種抗干擾元器件,價廉,易用,濾除高頻噪聲效果顯著。鐵氧體磁珠常用於濾波和電磁噪聲抑制,採用鐵、鎳、鋅氧化物混和而成,具有很高的電阻率,及較高的導率磁。將鐵氧體磁珠串接在信號或電源通路上,可用於抑制差模噪聲。

德鍵 TCFB 系列鐵氧體磁珠與普通的電感相比,具有更好的高頻濾波特性。鐵氧體在高頻時在高頻時呈現電阻特性,相當於品質因數很低的電感器,所以能在相當寬的頻率範圍內,保持較高的阻抗,從而提高高頻濾波效能。

德鍵 TCFB 磁珠系列,符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,並提供更有競爭力的價格和快速交貨服務。聯繫我們與您的特定需求。

下載 PDF 版本: 鐵氧體磁珠 鐵氧體磁環 (TCFB)

特長 :
  1. 低成本、高可靠性。
  2. 降低射頻干擾及噪音。

用途 :
  1. 可周波吸收、雜訊信號波形整形。
  2. 電腦顯示卡、影像加速卡、主機板、電視遊樂器。

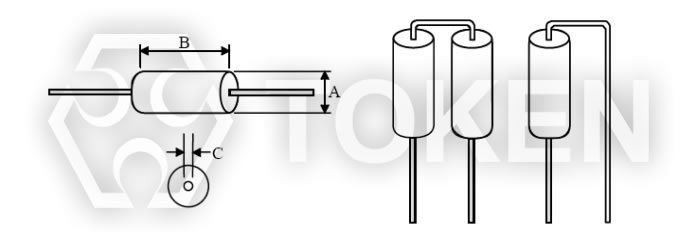

(TCFB) 結構及尺寸

鐵氧體磁環 (TCFB) 尺寸圖鐵氧體磁環 (TCFB) 尺寸圖
型號 A B C Impedance (Ω) Min.
10MHz 100MHz
TCFB*2515* 2.5±0.15 1.5±0.15 0.65 5.0 20.0
TCFB*2530* 2.5±0.15 3.0±0.20 0.65 8.0 25.0
TCFB*2540* 2.5±0.15 4.0±0.20 0.65 12.0 32.0
TCFB*2575* 2.5±0.15 7.0±0.30 0.65 20.0 58.0
TCFB*3530* 3.5±0.20 3.0±0.20 0.65 13.0 65.0
TCFB*3545* 3.5±0.20 4.5±0.20 0.65 20.0 45.0
TCFB*3547* 3.5±0.20 4.7±0.20 0.65 20.0 45.0
TCFB*3550* 3.5±0.20 5.0±0.20 0.65 20.0 50.0
TCFB*3560* 3.5±0.20 6.0±0.20 0.65 20.0 80.0
TCFB*3578* 3.5±0.20 7.8±0.30 0.65 28.0 90.0
TCFB*3583* 3.5±0.20 8.3±0.30 0.65 30.0 100.0
TCFB*3590* 3.5±0.20 9.0±0.40 0.65 60.0 100.0
TCFB*3510* 3.5±0.20 10.0±0.4 0.65 50.0 130.0
TCFB*3512* 3.5±0.20 12.0±0.5 0.65 45.0 145.0
TCFB*3514* 3.5±0.20 14.0±0.5 0.65 60.0 150.0

Note: 雙併及單粒型目前只能提供一些尺寸規格

(TCFB) 料號標識

TCFB A 3547 TB
型號
TCFB
型式
A 一般
D 立式雙併型
S 立式單粒型
外徑 “A” & 長度 “B”
包裝方式
P 散裝
TR 編帶卷裝
TB 盒裝
