共模線圈電感 共模扼流圈
(TCB7T)共模線圈電感 (TCB7T) 產品簡介
共模電感 (Common mode Choke)，也叫共模扼流圈，常用於電腦的開關電源中，過濾共模的電磁干擾信號。在板卡設計中，共模電感也是起 EMI 濾波的作用 (Electro Magnetic Interference，電磁干擾)，用於抑制高速信號線産生的電磁波向外輻射發射。
德鍵電子 TCB7T 系列共模濾波器電感、EMI 濾波器電感器結構，採用鐵氧體磁心，雙線並繞，雜訊抑制對策佳，高共模噪音抑制和低差模噪聲信號抑制，低差模噪聲信號抑制幹擾源，在高速信號中難以變形，體積小、使用方便，具有平衡度佳、使用方便、高品質等優點。廣泛使用在抑制電子設備EMI噪音、個人電腦、及外圍設備的 USB 線路、DVC、STB 的 IEEE1394 線路、液晶顯示面板、低壓微分信號、雙平衡調音裝置、多頻變壓器、阻抗變壓器、平衡及不平衡轉換變壓器等。
德鍵 TCB7T 系列的 EMI 濾波器電感器，符合 RoHS 標準，無鉛焊接技術及 100% 無鉛，並提供更有競爭力的價格和快速交貨服務。聯繫我們與您的特定需求。
特長 :
- 使用雙線並繞方式平衡度更佳。
用途 :
- 雙平衡調音裝置、多頻變壓器、阻抗變壓器等。

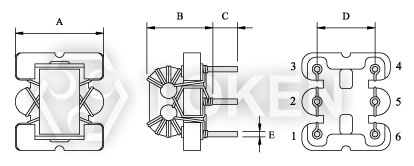

共模線圈 (TCB7T) 結構及尺寸
|
||||||
| 型號 | A(max) | B(max) | C ± 1.0 | D ± 0.5 | E ± 0.05 | |
| TCB7T | 7.2 | 7.1 | 2.6 | 4.5 | 0.5 | |
Note:可依客戶特殊需求設計。
共模線圈 (TCB7T) 特性規格
| 產品料號 | 圈數 | 工作頻率範圍(MHz) | 插入損失 (dB) | 圖號 |
| Double balanced mixer | ||||
| TCB7T - 456DB1013 | 1 | 50 ~ 400 | 10dB(max) | 1 |
| TCB7T - 456DB1014 | 2 | 10 ~ 1.0 GHz | 6dB(max) | 1 |
| TCB7T - 456DB1005 | 3 | 8 ~ 800 | 3.5dB(max) | 1 |
| TCB7T - 456DB1006 | 4 | 6 ~ 600 | 2.5dB(max) | 1 |
| TCB7T - 456DB1007 | 5 | 5 ~ 500 | 2dB(max) | 1 |
| TCB7T - 456DB1009 | 2 | 400 ~ 1.3 GHz | 4dB(max) | 1 |
| Distributor | ||||
| TCB7T - 456DS1012 | - | 20 ~ 600 | In to Out-1,2 4.5dB(max)Out-1 to Out-2 (Isolation)10dB(min) | 2 |
| Directional coupler | ||||
| TCB7T - 456PS1015 | 4 | 6 ~ 600 | In to Out-1 1.3dB(max) In to Out-2 11dB-14dB | 3 |
| TCB7T - 456PS1016 | 5 | 6 ~ 600 | In to Out-1 0.9dB(max) In to Out-2 13dB-16dB |
3 |
| TCB7T - 456PS1011 | 6 | 6 ~ 600 | In to Out-1 0.8dB(max) In to Out-2 15dB-17dB | 3 |

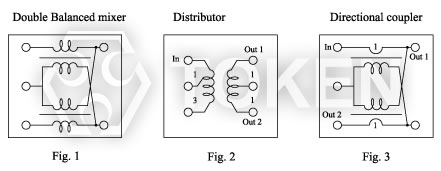

共模線圈 (TCB7T) 接線圖
|
共模線圈 (TCB7T) 料號標識
| TCB7T | - | 456DB1013 | ||||||||||
| 1 | 2 | |||||||||||
|
|
|||||||||||
