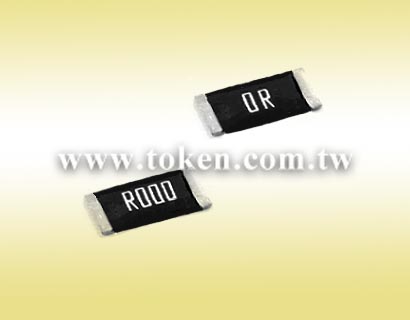

電流感測金屬貼片跳線零歐姆電阻 (LRJ) 合金板

高功率貼片跳線電阻 - (LRJ) 產品簡介

德鍵片式金屬合金零歐姆跳線電阻器,滿足在高功率應用中的新性能要求。

< >
  • 高功率貼片跳線零歐姆電阻 (LRJ)

貼片零歐姆電阻器又稱為 SMD 跳線電阻器,微毫歐電阻器或片式零歐姆跳線電阻器,通常用於將電路連接到一起,就像電線功能一樣。

德鍵電子推出金屬板片式零歐姆電流感測跳線電阻器 (LRJ),使得 DIP 開關,跳線插和排插運用設計,有更大的選擇空間和成本考量。此高電流金屬合金跳線電阻貼片 (LRJ) SMT系列,旨在取代傳統型零歐姆電阻,而無需更改電路板設計或佈局。(LRJ) 跳線電阻還可以應用於高功率中,替換跨接跳線以獲得更好的穩定性,或替換埋銅塊電路板以節省成本。

針對不同表面封裝尺寸,德鍵提供五種零歐姆跳線電阻器的標準貼片尺寸 1206、2512、281、2725、和 4527,以提高封裝兼容性,且更易於設計。德鍵 SMD 金屬合金跳線電阻 (LRJ),專為需要高功率處理的應用而設計,額定功率高達 5W,超低阻值 < 0.2mΩ,操作溫度範圍廣 -55°C~+150°C。這些 SMD 合金板跳線電阻器,非常適合作為零歐姆電阻器替代品。

德鍵 (LRJ) 電阻器芯片跳線由金屬合金板製成,旨在提供極低阻抗及超薄外形,作為電路連接零歐姆電阻器。合金板芯片跳線採用捲帶包裝,與大多數真空或機械拾放裝配系統兼容。此 (LRJ) SMD 元器件也適用於電源和鋁背板上的高電流,高密度 PCB 封裝。

電路板設計常將有多種功能和配置集中於一塊板上,這些功能和配置通常不能在單個電路中共存,因為它們有時會相互衝突。為此,越來越多的設計人員使用合金板電阻 SMD 跳線 (LRJ),用於沒有通孔但用於雙面的單面 PCB。

德鍵電子為您的低範圍電流檢測應用提供合適的貼片合金跳線電阻器。 如需更詳細的產品信息和數據表或討論您的具體要求,請聯繫德鍵電子。下載 PDF 版本: 合金板貼片零歐姆跳線電阻 (LRJ)。

特性 :
  • 超薄型,高電流應用。
  • 超低電阻值,0.2 mΩ Max。
  • 工作溫度範圍 -55°C~+150°C。
  • 多種封裝尺寸 1206, 2512, 2817, 2725, and 4527。
應用 :
  • 電動工具,電源管理
  • 汽車,工業,消費電子,電子儀器
  • 筆記本電腦,移動設備,服務器,便攜式設備

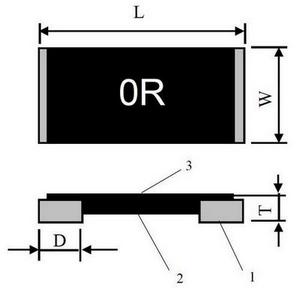

零歐姆跳線貼片電阻器 (LRJ) - 結構 & 尺寸

零歐姆跳線電阻器 (LRJ) 結構 & 尺寸
零歐姆跳線貼片電阻器 (LRJ) 結構 & 尺寸
1 焊錫電鍍(Sn)
2 金屬合金板
3 保護塗層
規格 額定功率 at 70℃(W) 尺寸 (單位:mm)
L W T D
LRJ1206 1 3.200±0.254 1.650±0.254 0.670±0.254 0.508±0.254
LRJ2512 2 6.350±0.254 3.050±0.254 0.670±0.254 1.100±0.254
LRJ2817 3 7.100±0.254 4.200±0.254 0.770±0.254 1.500±0.254
LRJ2725 4 6.800±0.254 6.350±0.254 0.770±0.254 1.800±0.254
LRJ4527 5 11.300±0.500 6.600±0.500 0.770±0.254 2.000±0.254

電流感測金屬板跳線電阻 (LRJ) - 電氣特性

規格 額定功率 at 70°C 最大額定電流 (A)* 阻值範圍 (mΩ) 操作溫度 °C
LRJ1206 1 70.7 < 0.2 -55~+150°C
LRJ2512 2 100 < 0.2
LRJ2817 3 122 < 0.2
LRJ2725 4 140 < 0.2
LRJ4527 5 158 < 0.2
  • 額定電流 I= ( P / R ) 或表列中最大額定流,兩值取其低。
  • 如需特殊的公差和阻值請與我們聯絡。

零歐姆跳線貼片電阻 (LRJ) - 建議焊盤尺寸

零歐姆跳線貼片電阻 (LRJ) 建議焊盤尺寸
零歐姆跳線貼片電阻 (LRJ) 建議焊盤尺寸
規格 最大額定功率 (Watts) 尺寸 (單位: mm
a b i
LRJ1206 1 1.00 1.90 1.40
LRJ2512 2 2.11 3.68 3.18
LRJ2817 3 2.45 4.60 3.11
LRJ2725 4 2.34 6.86 3.00
LRJ4527 5 3.40 8.74 6.43

捲盤規格 (LRJ) (單位: mm)

捲盤規格 (LRJ) (單位: mm)
捲盤規格 (LRJ) (單位: mm)
捲盤規格 / 盤 W M A B C D
7” 捲盤 / 8 mm 模壓帶
(僅 LRJ1206 系列)
12.00± 0.5 178 ± 1.0 2.0 ± 0.5 13.2 ± 0.5 17.7 ± 0.5 60.0 ± 0.5
7” 捲盤 / 12 mm 模壓帶
(LRJ2512, LRJ2725, LRJ2817 系列)
16.2 ± 0.5 178 ± 1.0 2.5 ± 0.5 13.5 ± 0.5 17.7 ± 0.5 60.0 ± 0.5
7” 捲盤 / 24 mm 模壓帶
(僅 LRJ4527 系列)
24.4 +2/-0 178 ± 1.0 2.0 ± 0.5 13.2 ± 0.5 17.7 ± 0.5 60.0 ± 0.5

模壓帶尺寸規格 (LRJ) (單位:mm)

模壓帶尺寸規格 (單位:mm)
模壓帶尺寸規格 (單位:mm)
規格 A±0.1 B±0.1 W±0.3 E±0.1 F±0.1 P0±0.1 P1±0.3 P2±0.1 ΦD0±0.05 ΦD1±0.1 T±0.1
LRJ1206 2.03 3.55 8.0 1.75 3.5 4.0 4.0 2.0 1.55 1.00 1.00
LRJ2512 3.50 6.75 12.0 1.75 5.5 4.0 4.0 2.0 1.55 1.55 0.90
LRJ2725 6.81 7.16 12.0 1.75 5.5 4.0 8.0 2.0 1.55 1.55 1.05
LRJ2817 4.60 7.50 12.0 1.75 5.5 4.0 8.0 2.0 1.55 1.55 1.20
LRJ4527 7.38 12.0 24.0 1.75 11.5 4.0 12.0 2.0 1.55 1.55 1.05
  • 10 链轮孔间距的累积公差 ±0.2mm。
  • 載體倉不可超過 1mm 每 100mm 於 250mm 長度。
  • A&B 從包體的底部測量 0.3mm。
  • T 為從包體的內底部測量到載體的頂表面。
  • 相對於鏈輪孔和小口袋盒位置測量是以實際小口袋盒的位置,而不是小口袋盒孔。

包裝數量 (LRJ)

規格 編帶寬度 捲盤直徑 數量/捲盤
LRJ1206 8 mm/模壓帶 178 mm/7” 5,000
LRJ2512 12 mm/模壓帶 178 mm/7” 4,000
LRJ2725 12 mm/模壓帶 178 mm/7” 2,000
LRJ2817 12 mm/模壓帶 178 mm/7” 1,000
LRJ4527 24 mm/模壓帶 178 mm/7” 1,000

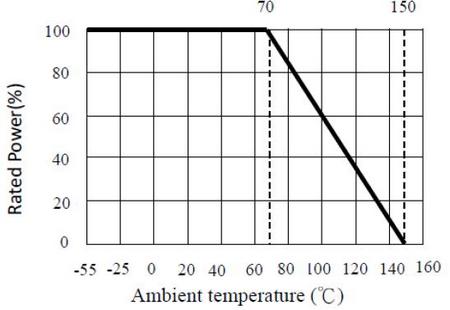

降額曲線 (LRJ)

降額曲線 (LRJ)

焊接條件 (僅回流焊) (LRJ)

焊接條件 (僅回流焊) (LRJ)

環境測試 (LRJ)

項目 規格標準 測試條件
短時間過負載
Short Time Overload
≤0.2 mΩ
JIS C 5201-1 4.13
4 倍額定功率: 5秒。
負載壽命
Load Life
≤0.2 mΩ
JIS-C5201-1 4.25
70±2°C, RCWV for 1000 Hrs. with 1.5 Hrs. “ON” and 0.5 Hr. “OFF”。
高濕偏置
Bias Humidity
≤0.2 mΩ
JIS-C5201-1 4.24
+85°C/85%RH for 1,000Hrs. with 1.5Hrs “ON”, 0.5Hr “OFF”。
高溫曝曬 (存放)
High Temperature Exposure (Storage)
≤0.2 mΩ
JIS-C5201-1 4.23.2
+150°C for 1000 Hrs。
焊接性
Solderability
最少覆蓋 95%
JIS-C5201-1 4.17
245±5°C for 3 秒。
溫度循環
Temperature Cycling
≤0.2 mΩ
JIS-C5201-1 4.19
-55°C ~ 150°C, 100 循環。

電流感測金屬板跳線電阻器 - 料號標識 (LRJ)

LRJ 1206 TR T R000
型號
LRJ
尺寸 (L×W) (mm)
1206 3.20×1.65
2512 6.35×3.05
2817 7.10x4.20
2725 6.80x6.35
4527 11.30x6.60
包裝方式
TR 編帶卷裝
額定功率
T 1W
S 2W
R 3W
4 4W
5 5W
阻值 (Ω)
R000 < 0.20mΩ
