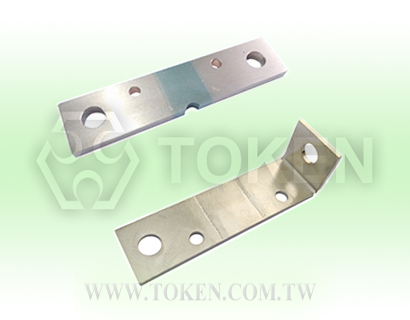

在國際上,生產更高品質的競爭壓力越來越大,尤其需以經濟的價格於短時間內生產高性價比的元器件。德鍵電子因此一直跟隨新科技優勢,採用專業的電子束焊 Electron Beam Welding (EBW) 製程。推出新增強匯流排精密分流電阻器 (FLW) 系列,由新一代的自動裝載機生產,以滿足所有這些要求在電子束焊接領域。
電子束焊精密分流電阻器 (FLW) 於電壓降 75 mV, 1.5 mΩ 到 0.075 mΩ 歐姆值時,可承載高達 50A 至1000A 的高電流,低溫度係數 TCR (10-6) ± 20,± 50, 提供精度 ±0.5% 和 ±1% 公差的選擇。
(FLW) 大電流電子束焊精密分流器,採用全電子束焊接技術,易於裝配,機械強度高,抗振性強,運行可靠。其低電感值的特性,常被應用於各種電能表逆變器,交流/直流變流器, UPS,電池管理模組,變頻器,電源模組等低電感產品應用。
德鍵 (FLW) 系列的形狀和尺寸可以客製化, 無鉛散裝包裝,產品符合 RoHS 標準。我們工程師將與客戶協同合作,創建和開發產品設計,以滿足客戶市場需求。對於非標準的特殊阻值、尺寸、規格、產品最新信息,技術要求及特殊應用,請與我們聯繫確認。
下載 PDF 版本: 大電流電子束焊精密分流器 (FLW)。
|
|||||||||||||||||
型號 | 額定電流 (A) |
標稱阻值 (mΩ) |
電壓降 (mV) |
阻值精度 (%) |
溫度係數 (10-6) |

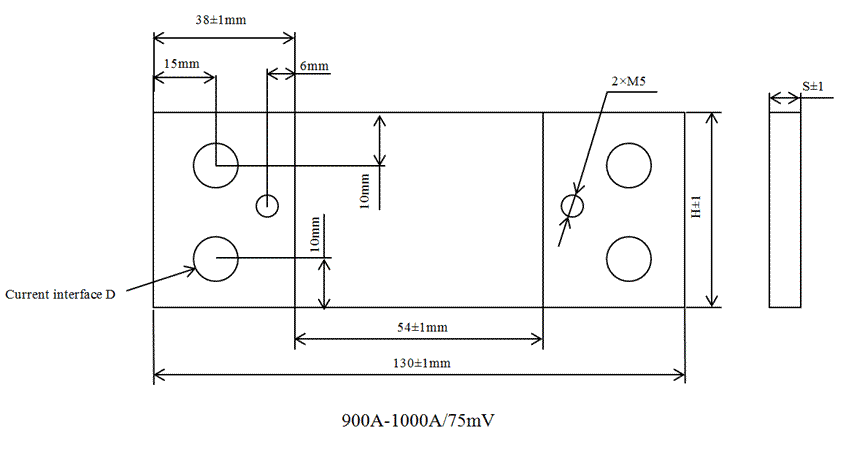

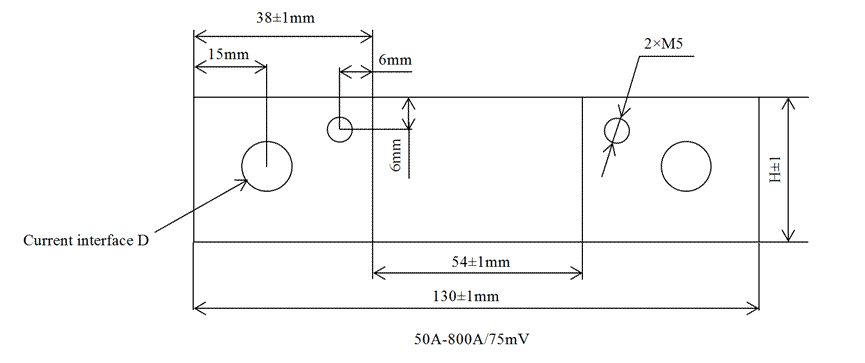

外形尺寸 (mm) | |||||||||||
S | H | ΦD | |||||||||||||||
FLW | 50 | 1.5 | 75 | ± 0.5(D) ± 1(F) |
± 20 ± 50 |
1.5 | 9 | Φ6.5x2 | |||||||||
100 | 0.75 | 2.0 | 16.5 | ||||||||||||||
150 | 0.5 | 2.5 | 20 | ||||||||||||||
200 | 0.375 | 2.5 | 26 | Φ8.5x2 | |||||||||||||
300 | 0.25 | 3.2 | 30 | ||||||||||||||
400 | 0.1875 | 4.0 | 33 | Φ10.5x2 | |||||||||||||
500 | 0.15 | 5.0 | 33 | ||||||||||||||
600 | 0.125 | 6.0 | 33 | ||||||||||||||
700 | 0.1014 | 6.0 | 40 | Φ10.5x4 | |||||||||||||
800 | 0.0938 | 6.5 | 40 | ||||||||||||||
900 | 0.0833 | 6.5 | 45 | ||||||||||||||
1000 | 0.075 | 6.5 | 50 |

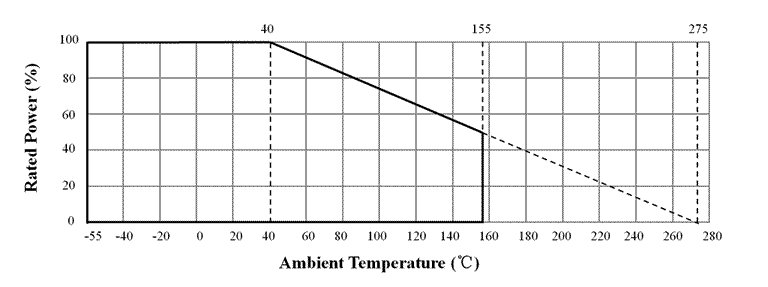

精密電子束焊分流器 (FLW) 功耗曲線
|
測試項目 | 性能要求 | 測試方法 |
短期過負荷 Short time overload |
≤ ±(1%+0.05Ω) | 10PR、5S |
衝擊 Shock |
≤ ±(1%+0.05Ω) | 1000m/S2、6mS |
振動 Vibration |
≤ ±(1%+0.05Ω) | 10-1000Hz、0.75mm、98m/S2 |
室溫耐久度 Durability at room temperature |
≤ ±(2%+0.05Ω) | 25°C、PR、1000h |
FLW | 50A | 75mV | D | P | ||||||||||||||||||||||||||
|
|
|
|
|
