高電流 精密合金 锰铜镍 分流電阻器 (FLP)
精密大電流分流器 (FLP) 產品簡介
德鍵合金分流器 FLP，提供大電流精密測量產品應用。
<
>
德鍵電子提供了廣泛的精密分流器，設計用於儀器儀表、電源、電度表、汽 車控制系統等需要高精度的大電流應用領域。
合金分流電阻器是通過電路中的電壓降電流產生電壓差，常應用於交流或直流電壓測量中的精密低阻電阻，又稱為電表分流器，是電流感測電阻器中的一種。

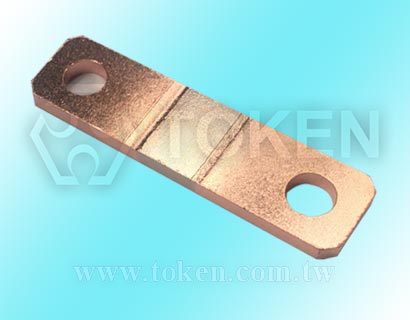

德鍵 FLP 分流器是由精密锰镍铜合金板組成，易於焊接，保証了焊接點的電氣性能。結實的結構提供了高可靠性能，低電感量，及高負載能力電阻器。廣泛用於通訊系統、電子整機、自動化控制電源等限流回路、和均流或取樣檢測。
FLP 合金板系列比傳統電阻及貼片電阻器提供可耐更高的電流負載，其功率可高達 3W ~ 70W﹐溫度係數 ±50ppm/°C﹐±100ppm/°C，電感量小於 10 納亨﹐阻值低至 0.00005Ω﹐公差精度 ±1%，±2%，和 ±5%﹐過電流能力高達 100A ~ 600A。
德鍵提供散裝 FLP 系列﹐符合無鉛 及 RoHS 標準。可依客戶的需求定製，為客戶提供低阻系列電流感測分流電阻器產品。特殊的阻值、尺寸、規格、及產品最新信息，請與德鍵業務部洽詢。
下載 PDF 版本: 大電流精密锰铜镍合金分流器 (FLP)。
特性：
- 溫度係數 ±50ppm/°C, ±100ppm/°C。
- 額定功率 3W ~ 70W, 阻值低至 0.00005Ω。
- 產品符合 ROHS 要求, 電感量小於 10 nH (納亨)。
- 過電流能力高達 100A ~ 600A。公差精度 ±5%, ±2%, ±1%。
應用：
- 電流採樣、驅動技術、汽車電子、通訊系統、功率電子、家電控制器。
合金分流器 (FLP) - 尺寸規格 (單位：mm)
FLP - 規格尺寸 (單位：mm) |
||||||||
| 品名 | * 過電流 / A | W (mm) | B (mm) | C (mm) | D (mm) | A (mm) | ||
| FLP-M-0m05 | 600 | 85±0.5 | 4.5±0.2 | 18±0.5 | 3±0.1 | 2.15±0.1 | ||
| FLP-M-0m10 | 600 | 84±0.5 | 10±0.2 | 20±0.5 | 3±0.1 | 2.3±0.1 | ||
| FLP-M-0m10 | 400 | 35±0.5 | 5±0.2 | 15±0.5 | 1.5±0.1 | - | ||
| FLP-M-0m20 | 600 | 50±0.5 | 10±0.2 | 10±0.5 | 3±0.1 | 2.3±0.1 | ||
| FLP-M-0m50 | 150 | 35±0.5 | 8±0.2 | 15±0.5 | 0.47±0.1 | - | ||
| FLP-M-R001 | 100 | 35±0.5 | 12±0.2 | 15±0.5 | 0.35±0.1 | - | ||
| FLP-K-R002 | 150 | 35±0.5 | 14±0.2 | 15±0.5 | 0.62±0.1 | - | ||
| FLP-K-R004 | 100 | 35±0.5 | 14±0.2 | 15±0.5 | 0.31±0.1 | - | ||
- 過電流超過額定電流的電流。
- 大於迴路導體額定載電流量的迴路電流都是過電流。它包括過載電流和短路電流。
- 其區分是迴路絕緣損壞前的過電流稱作過載電流；絕緣損壞後的過電流稱作短路電流。
FLP - 表面溫度曲線
表面溫度曲線圖 (FLP) |
FLP - 溫度係數曲線圖
溫度係數曲線圖 (FLP) |
合金分流電阻器 (FLP) 環境測試
| 測試項目 | 規格標準 | 測試方法 |
| 冷熱循環 | ±0.5% | JESD22 (-55°C 到 +125°C) 1000次。靜置 24±2 小時後量測。 |
| 高溫測試 | ±0.5% | MIL-STD-202 1000小時 於T=125°C未通電。靜置 24±2 小時後量測。 |
| 耐濕測試 | ±0.5% | MIL-STD-202 未通電 t=24 小時/次，不含 7a 和 7b 步驟。靜置 24±2 小時後量測。 |
| 濕度測試 | ±0.5% | MIL-STD-202 1000小時 85°C/85% RH。 備註：指定條件：10% 工作功率。靜置 24±2 小時後量測。 |
| 操作壽命 | ±0.5% | MIL-STD-202 條件 D 穩定狀態 TA=125°C 額定功率。靜置 24±2 小時後量測。 |
| 可焊性測試 | 95% 覆蓋。 | J-STD-002C 245°C±5°C, 5s+0.5s/-0。 |
| 耐焊性測試 | ±0.5% | MIL-STD-202 260°C±5°C，10s±1s。靜置 24±2 小時後量測。 |
| 短時間過負載 | ±0.5% | MIL-STD-202 5 倍額定功率 5秒。靜置 24±2 小時後量測。 |
| 熱衝擊測試 | ±1% | MIL-STD-202 -55°C/+125°C, 300 次循環,最大傳輸時間 20秒, 靜置 15 分鐘。 |
| 振動測試 | ±0.5% | MIL-STD-202 5g 20分鐘，3 方向 12 次循環。 備註：用 8"X5" PCB 031" 厚 7" 安裝於較長一邊的相對兩邊角落，固定點位於 2 英寸以內。測試頻率為 (10-2000)Hz。靜置 24±2 小時後量測。 |
合金電阻分流器 (FLP) 降額曲線
額定功率 vs 環境溫度 (降額曲線圖) |
大電流合金電阻器 (FLP) - 內包裝
FLP - 內包裝規格 |
|||
| 規格 | L/mm | W/mm | T/mm |
| P1 | 130 | 130 | 0.2 |
| P2 | 160 | 160 | 0.2 |
| P3 | 210 | 150 | 0.1 |
大電流合金電阻器 (FLP) - 外包裝
FLP - 外包裝規格 |
|||
| 規格 | L/mm | W/mm | H/mm |
| B1 | 170 | 120 | 50 |
| B2 | 240 | 180 | 115 |
| B3 | 230 | 170 | 200 |
| B4 | 250 | 250 | 250 |
| B5 | 300 | 300 | 300 |
高電流 锰铜镍 精密合金 分流電阻器 (FLP) 料號標識
| FLP | - | 600 | M | 0m20 | F | ||||||||||||||||||||||||||||||||||||||
 | | | |||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
