錳銅 鎳銅 康銅 合金電阻 取樣採樣電阻器 敞開式 (LRA)

敞開式鎳銅 康銅 錳銅 合金電阻﹑取樣採樣電阻器 - LRA 系列

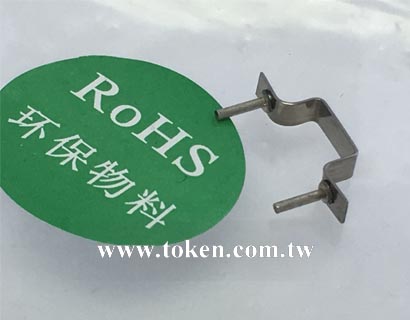

德鍵低阻值 (LRA) 敞開式採樣取樣電阻器,採用精密鎳銅/康銅/錳銅電阻合金,加長的散熱路徑。

< >
  • 採樣取樣電阻﹑鎳銅/康銅/錳銅合金電阻 - 敞開式 LRA 系列
  • Low Ohmic Open Air Resistors - LRA Series
  • Low Ohmic Open Air Resistors - LRA Series

德鍵的敞開式採樣取樣電阻 LRA,鎳銅/康銅/錳銅合金電阻系列,因其本身的增強式熱管理能力,在全球市場非常受歡迎。

LRA 電流取樣採樣電阻系列,是專們設計於需要從電路板和焊點作熱轉移的產品應用。可提供功率有 0.5W,1W,和 1.5W。LRA 系列常被應用於電流感應檢測,取樣採樣,反饋系統。其超低電感量適合高頻開關電源,以及浪湧及脈衝保護。

相對於德鍵 LRB 毫歐電阻系列,LRA 精密低阻系列可縮短引線與電路板的間距,相對的增加 PC 板裝配置空間。LRA 敞開式電阻的熱點比傳統的金屬條片式電阻器約高 0.2 度左右。這增加了 LRA 散熱路徑,並減少熱量轉移到焊點和電路。

焊腳型 LRA 高精度採樣取樣電阻,構造採用高級穩定的鎳銅/康銅/錳銅合金電阻元件﹐低電感量;引腳採用電阻片條焊接銅引線﹐容易焊接,可防止焊料燈吸,導致改變元器件在電路中的電阻值(可高達 30% 阻值變化量),並利用銅引線的超低電阻值特性,确保了阻值不會因外在因素而導致阻值的變化,是高精度電源電流採樣的首選。

正因如此,德鍵 LRA 系列非常適合應用在熱惡劣環境中,包括汽車和航空航天應用,高功率及高電流的電源供應器,以及封閉的空間,通風較差的電路等,如筆記本電腦。

德鍵 LRA 低阻值電阻的額定功率為 1W 至 1.5W 在 70°C,電阻值範圍從 0.1Ω 到 0.003Ω,緊奏的公差精度低至 ±1%。 工作溫度範圍為 -50°C 到 300°C。LRA 系列提供散裝 200 pcs 每包的包裝。

LRA 系列符合無鉛 及 RoHS 標準。德鍵電子可依客戶的需求製造,為客戶提供低阻系列電流感測電阻產品,欲取得最新的產品信息,請與德鍵業務部接洽。

下載 PDF 版本: 採樣取樣電阻器 (LRA)

特性 :
  1. 徑向引線。低電感量。容易焊接銅引腳。
  2. ±1%, ±2%, ±5%, ±10% 標準精密公差。
  3. 高穩定性,敞開式金屬片條設計。100% 無鉛和 RoHS 標準。
應用 :
  1. 電池剩餘功率檢測,高功率 AC/DC 檢測,逆變器和電源供應器。
  2. 汽車,信息反饋系統,CPU 的驅動控制,電動工具電機控制。
  3. 電源分流器,電流檢測和電流感應。

鎳銅/康銅/錳銅合金電阻 - LRA 系列 電氣特性

規格 LRA 350-009 351-009
351-010
352-009
352-010
352-011
額定功率 P70 W 0.5 1.0 1.5
阻值範圍 Ω R003~R051 R004~R068 R006~R10
E-series   E24≥R010
阻值公差 % ±1, ±2, ±5, ±10
溫度係數 PPM ±25~±100
最大工作電壓 VRMS 適用 LRA 系列
絕緣電壓 (1min.) VRMS Non insulated
絕緣電阻 Ω 不絕緣
線性衰減 °C 70~300(0W)
氣候區域   55/200/56
溫度範圍 °C -50~300
耐熱性 KW-1 200 100 70
Failure rate (Total,max,60% conf. lev.) 10-9 * h-1 Ca.10,Depends on value
連續使用性 (P70,70,1000h) []% ±3.0
耐濕性,穩定狀況下(40°C, 93% r.h., 56d) []% ±0.5
Climatic sequence []% ±0.5
端子強度 []% ±0.5
拉力測試 N 30
耐焊溫度 ( 260°C, 10s ) []% ±0.2 typ.
焊接性 s 2.5 流動性,
IEC 60068-2-20-T
標示   標示阻值

採樣取樣電阻器 - LRA 系列 規格尺寸 (單位: mm)

敞開式採樣取樣電阻﹑鎳銅/康銅/錳銅合金電阻器 - LRA 系列 尺寸圖敞開式採樣取樣電阻﹑鎳銅/康銅/錳銅合金電阻器 - LRA 系列 尺寸圖
規格 H max. RM
LRA350-009 6.5 10
LRA351-009 10.5
LRA352-009 17.0
LRA351-010 8.0 15
LRA352-010 14.5
LRA352-010 16.1±1.0 14.5±1.0
LRA352-010 17.1±1.0 14.5±1.0
LRA352-011 12.0 20

結構﹕為彎曲狀的電阻金屬合金加工而成。兩端焊接銅質端子以確保接觸的穩定性,形成電感量極低又能耐高負載的結構。

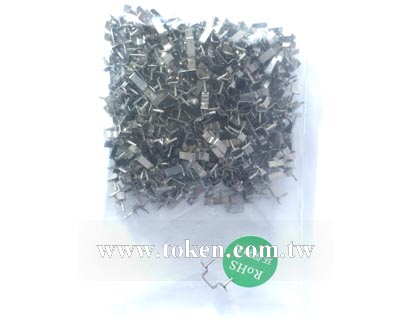

鎳銅/康銅/錳銅合金電阻器 - LRA 系列 包裝數量

規格 包裝方式 數量 Pack.-Code
LRA350-009 散裝 200pcs Bulk
LRA351-009
LRA351-010
散裝 200pcs Bulk
LRA352-010
LRA352-011
散裝 200pcs Bulk

鎳銅/康銅/錳銅合金電阻﹑採樣取樣電阻器 - LRA 系列 料號標識

LRA351-009 R024 J Bulk
型號
LRA350-009
LRA351-009
LRA352-009
LRA351-010
LRA352-010
LRA352-010
LRA352-010
LRA352-011
阻值 (Ω)
R020 0.020Ω
R022 0.022Ω
R024 0.024Ω
R100 0.100Ω
阻值公差
F ±1%
G ±2%
J ±5%
K ±10%
包裝方式
P 散裝
