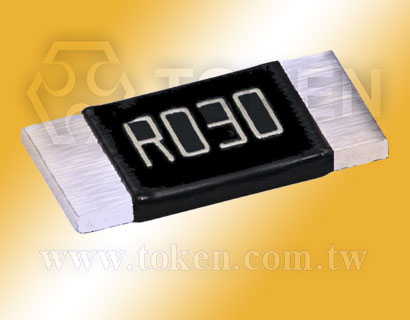

合金功率低歐姆片式電阻 (LRM)

合金功率低歐姆片式電阻 - (LRM) 產品簡介

整合低歐姆 Power Metal Strip 合金功率低歐姆片式電阻。

< >
  • 合金功率低歐姆片式電阻-(LRM)

德鍵電子 (Token Electronics) Power Metal Strip 低阻值貼片電阻,適合所有類型的電流檢測和脈衝應用,包括服務器、筆記本電腦的VRM和鋰離子電池安全和管理的DC/DC轉換器;測量設備等工業控制、石油/天然氣井鑽探的井下測試;混合動力系統的逆變器控制;開關和線性電源、功率放大器、儀表;汽車空調、電池管理控制、及無刷直流電機、引擎、防抱死剎車等汽車電子控制裝置中的分流應用。

德鍵 (LRM) 採用全焊接結構的合金鎳鉻電阻芯,低溫度係數 TCR 低至 ±75PPM/°C ,具有優異的電性能,可實現在 -55°C ~ +170°C 溫度範圍工作的高功率電阻,同時保持 Power Metal Strip 特性。

(LRM) 適用於需要大範圍的應用設計,功率範圍從 1/8W 到 3W,超低阻值範圍從 1mΩ to 100mΩ,±1%, ±5% 的嚴格公差,且具有完全的尺寸 0805, 1206, 2010, 和 2512選擇優勢。實現小尺寸小型化,設計出更小、成本更低、性能更高、高功率電路設計的終端產品。

德鍵的 (LRM) 系列,符合RoHS和無鉛標準,是 Vishay 理想的替代元器件,並提供更有競爭力的價格和快速交貨服務。
需最新的詳細規格信息,聯繫我們與您的特定需求。

下載 PDF 版本: 合金功率低歐姆片式電阻 (LRM)

特性 :
  1. Power Metal Strip 功率合金條工藝。功率範圍從 1/8W 到 3W。
  2. 低阻值從 1mΩ 到 100mΩ。公差精度從 ±1% 到 ±5%。
  3. 溫度係數低 ±75 PPM/°C。尺寸 0805, 1206, 2010, 和 2512。

應用 :
  1. 磁盤驅動器,開關電源,電流檢測和脈衝應用,電壓調節模塊(VRM)。
  2. 便攜式設備(PDA,手機),DC-DC 轉換器,電池,充電器,適配器。
  3. 汽車發動機控制,電源管理應用。

功率合金條結構 (LRM)

功率合金條結構 (LRM)功率合金條結構 (LRM)
a b c d e f
外塗層 (模壓) 標示 合金板 內部電極 (銅) 阻隔層 (鎳) 焊料電鍍 (鋅)


貼片尺寸 (LRM)

型號 阻值 (mΩ) 材料 L (mm) W (mm) T (mm) D (mm) 重量(g)
1000pcs
LRM05*TE****M 5, 9, 10, 20 MnCu 2.00±0.10 1.25±0.10 0.60±0.20 0.40±0.20 15.00
LRM06*TFR001M 1 MnCu 3.20±0.20 1.60±0.20 0.75±0.20 1.10±0.30 18.00
LRM06*T*****M 2 ~ 30 MnCu 3.20±0.20 1.60±0.20 0.60±0.20 0.50±0.30 18.00
LRM10*T***** 5, 6, 10, 15, 20 NiCu 5.00±0.20 2.50±0.20 0.60±0.20 0.60±0.30 40.50
LRM12*T*****M 0.5, 0.75 MnCu 6.40±0.20 3.20±0.20 0.60±0.20 2.60±0.20 90.90
LRM12*T*****M 5, 10, 20, 25, 30, 40, 50 MnCu 6.40±0.20 3.20±0.20 0.60±0.20 0.90±0.20 90.90
LRM12*T*****M 4 ~ 50 NiCu 6.40±0.20 3.20±0.20 0.60±0.20 0.90±0.20 90.90
LRM12*T***** 1, 1.5, 2, 3 NiCu 6.40±0.20 3.20±0.20 0.60±0.20 2.0±0.20 90.90
LRM12*T***** 2, 3, 4 NiCu 6.40±0.20 3.20±0.20 0.70±0.20 2.0±0.20 90.90
LRM12*T***** 10 ~ 100 NiCu 6.40±0.20 3.20±0.20 0.70±0.20 0.90±0.20 90.90

註: 德鍵電子可以依客戶的需求的規格製造生產。如需更多的資訊,請與德鍵業務部接洽。

錳銅材料-電氣特性 (LRM)

規格 額定功率
(at 70°C)
操作溫度範圍
°C
阻值公差
(±%)
阻值範圍
(mΩ)
溫度系數
(±PPM/°C)
LRM05 (0805) 1/8W, 1/4W, 1/2W -55°C ~ +170°C ±1%, ±5% 5, 9,10, 20 ±100
LRM06 (1206) 1/4W, 1/2W, 1W 1 ±200
2, 3, 4, 5, 6, 7, 8, 9,10 ±100
12, 14, 15, 20, 22, 25, 30 ±75
LRM12 (2512) 1W, 2W 0.5, 0.75 ±200
5, 10 ±100
1W 20, 25, 30, 40, 50 ±75

鎳銅材料-電氣特性 (LRM)

規格 額定功率
(at 70°C)
操作溫度範圍
°C
阻值公差
(±%)
阻值範圍
(mΩ)
溫度系數
(±PPM/°C)
LRM10 (2010) 1/2W, 3/4W, 1W, 1.5W -55°C ~ +170°C ±1%, ±5% 5, 6, 10 ±100
15, 20 ±75
LRM12 (2512) 1W, 2W 1, 1.5 ±275
2, 3, 4, 5, 6, 7, 8,10 ±100
1W 12, 15, 18, 20, 25, 30, 33, 35, 40, 50 ±75
1W, 2W, 3W 2, 3, 4, 10, 12, 15, 18, 20, 25, 30, 39,40, 50, 60, 70, 80, 100 ±75
  • 額定電壓 V = ( ( P * R ) 或最大工作電壓) 兩數取其低。
  • 德鍵電子可以依客戶的需求的規格製造生產。如需更多的資訊,請與德鍵業務部接洽。

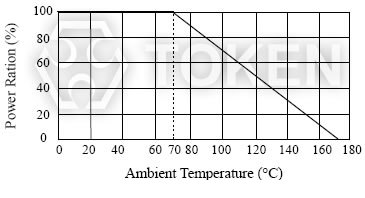

降額曲線 (LRM)

(LRM) 降額曲線(LRM) 降額曲線

建議焊盤佈局 (LRM)

建議焊盤佈局建議焊盤佈局
規格 A ±0.2(mm) B ±0.2(mm) C ±0.2(mm)
LRM05 1.20 1.15 1.40
LRM06 (1mΩ) 1.00 2.30 1.80
LRM06 (2mΩ ~ 30mΩ) 1.60 1.70 1.80
LRM10 3.50 1.50 3.40
LRM12 (0.5mΩ ~ 3mΩ) 1.30 3.10 4.00
LRM12 (4mΩ ~ 100mΩ) 4.10 2.10 4.00

*FR4 銅板, 銅墊厚度 100μm。

包裝數量 & 捲盤規格 (LRM)

捲盤規格捲盤規格
規格 包裝數量 編帶寬度 捲盤直徑 ΦA (mm) ΦB (mm) ΦC (mm) W (mm) T (mm)
LRM05 紙帶 5,000 pcs 8 mm 7 inch 178.0±2.0 60.0±1.0 13.0±1.0 9.0.0±1.0 11.4±1.0
LRM06 紙帶 5,000 pcs 8 mm 7 inch 178.0±2.0 60.0±1.0 13.0±1.0 9.0.0±1.0 11.5±1.0
LRM10 模壓帶 4,000 pcs 12 mm 7 inch 178.0±2.0 60.0±1.0 13.0±1.0 13.0±1.0 15.5±1.0
LRM12 模壓帶 4,000 pcs 12 mm 7 inch 180.0+0/-3 60.0±1.0 13.0±1.0 13.0±1.0 15.4±2.0

紙帶規格 (LRM)

(LRM) 紙帶規格(LRM) 紙帶規格
規格 A (mm) B (mm) W (mm) E (mm) F (mm) P0 (mm) P1 (mm) P2 (mm) ΦD0 (mm) T
LRM05 1.60±0.15 2.40±0.20 8.00±0.20 1.75±0.10 3.50±0.05 4.00±0.10 4.00±0.10 2.00±0.05 1.50+0.1/-0 0.84±0.10
LRM06 2.00±0.15 3.60±0.20 8.00±0.20 1.75±0.10 3.50±0.05 4.00±0.10 4.00±0.10 2.00±0.05 1.50+0.1/-0 0.84±0.10

模壓帶規格 (LRM)

(LRM) 模壓帶規格(LRM) 模壓帶規格
規格 A (mm) B (mm) W (mm) E (mm) F (mm) P0 (mm) P1 (mm) P2 (mm) ΦD0 (mm) ΦD1 (mm) T
LRM10 2.80±0.20 5.30±0.20 12.0±0.20 1.75±0.10 5.5±0.05 4.00±0.10 4.00±0.10 2.00±0.05 1.50+0.1, -0 1.50±0.25 0.85±0.15
LRM12 3.60±0.20 6.90±0.20 12.0±0.30 1.75±0.10 5.5±0.05 4.00±0.10 4.00±0.10 2.00±0.05 1.50+0.1, -0 1.50±0.25 0.85±0.15
LRM12 3.60±0.20 6.90±0.20 12.0±0.30 1.75±0.10 5.5±0.05 4.00±0.10 4.00±0.10 2.00±0.05 1.50+0.1, -0 1.50±0.25 1.20±0.15
Notice :
  • 1. 10 链轮孔间距的累积公差 ±0.2mm。
  • 2. 載體倉不可超過 1mm 每 250mm 長度。
  • 3. A&B 從包體的底部測量 0.3mm。
  • 4. T 為從包體的內底部測量到載體的頂表面。
  • 5. 相對於鏈輪孔和小口袋盒位置測量是以實際小口袋盒的位置,而不是小口袋盒孔。

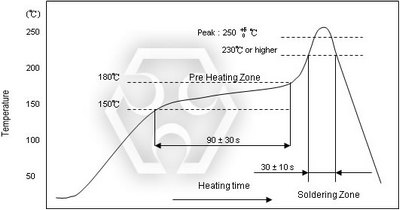

焊接條件 (僅回流焊) (LRM)

(LRM) 回流焊(LRM) 回流焊

環境測試 (LRM)

項目 規格標準 測試條件
耐熱性 (Thermal Shock)
0805, 2010: ±0.5%
1206, 2512: ±1%
JIS-C-5201-1 4.19
IEC-60115-1 4.19
-55°C ~ 155°C, 300 次循環。每個極端條件下15分鐘。
短時間過負載 (Short Time Overload)
0805, 2010, 2512: ±0.5%
1206: ±1%
IEC60115-1 4.13
JIS-C-5201-1 4.13
最大過負荷電壓 5 秒。
低溫儲藏 (Low Temperature Storage)
0805, 2010, 2512: ±0.5%
1206: ±1%
IEC-60115-1 4.23.4
JIS-C-5201-1 4.23.4
at-55°C for 1000 hrs
耐濕性 (Damp Heat no Load)
2512 0.5mΩ, 0.75mΩ, 1206: ±0.5%
其它尺寸: ±1.0%
IEC60115-1 4.24.2.1a
JIS-C-5201-1 4.24.2.1a
85°C, 85%RH, 1000 小時。
彎曲強度 (Bending Stength)
±1%
IEC-60115-1 4.33
JIS-C-5201-1 4.33
以 3mm 翹曲一次 5 秒鐘。
負載壽命 (Endurance)
±1%
IEC60115-1 4.25
JIS-C-5201-1 4.25.1
70±2°C, RCWV 1.5 小時開 ,0.5 小時關 1000 小時。
耐乾旱性 (Dry Heat)
±1%
IEC60115-1 4.23.2
JIS-C-5201-1 4.23.2
at +170°C for 1000 hrs
耐焊溫度 (Resistance to Soldering Heat)
±0.5%
IEC-60115-1 4.18
JIS-C-5201-1 4.18
0805, 2010: 260±5°C for 10 秒鐘。
1206, 2512: 260±5°C for 20 秒鐘。
絕緣性 (Insulation Resistance)
>100MΩ
IEC60115-1 4.6
JIS-C-5201-1 4.13
100V DC for 1 分鐘。
焊接性 (Solderability)
95% min coverage
IEC-60115-1 4.17
JIS-C-5201-1 4.17
245±5°C for 3 秒鐘。
溫度系數 (T.C.R.)
As Spec.
IEC60115-1 4.8
JIS-C-5201-1 4.8
-55°C ~+125°C. (25°C 是參考溫度。)
  • 額定電壓 V = ( ( P * R ) 或最大工作電壓) 兩數取其低。
  • 儲存溫度: (15 ~ 28)°C; 濕度 < 80%RH。

料號標識 (LRM)

LRM 12 F TR D S R050 N
型號
尺寸
(L×W) (mm)
05 EIA0805
06 EIA1206
10 EIA2010
12 EIA2512
阻值公差(%)
F ±1%
G ±2%
J ±5%
包裝方式
TR 編帶卷裝
溫度系數 (ppm/°C)
W ±75ppm/°C
E ±100ppm/°C
F ±200ppm/°C
3 ±275ppm/°C
額定功率 (W)
W 1/8W
R 3W
V 1/4W
O 1/3W
U 1/2W
Q 3/4W
T 1W
A 1.5W
S 2W
R 3W
阻值 (Ω)
R015 0.015Ω
R050 0.05Ω
R500 0.5Ω
標示
N 無標示
M 錳銅材料
  鎳銅材料
