德鍵電子新款的(HVR)高電壓芯片電阻器,可提供率高達 4千伏的過負載電壓。此(HVR)厚膜片式電阻器提供廣泛的電阻值範圍,從 10Ω 到 100MΩ。(HVR)系列表面貼裝電阻,具有高電壓工作標準,封裝尺寸有 0402, 0603, 0805, 1206, 2010 和 2512,非常適合用於自動插件加工。
德鍵的高壓電阻(HVR)系列,提供更高的高電壓,延長浪湧評級。這款高電壓晶片電阻,結合耐浪湧、耐脈衝等級,適合高功率產品的應用。(HVR)的設計是專為使用高電壓電源供應器,電路保護設備,醫療設備(除顫器),軍事裝備(夜視攝像機,X光設備),汽車行業,和高脈衝設備。
德鍵的(HVR)系列具有高度可靠性的多層電極構造厚膜芯片,採用高級氧化鋁基板,包覆電鍍鎳層 (Ni) 端子與邊電極 (NiCr),錫/鉛及 RoHS 兼容。整體結構堅固允許在高電壓,惡劣的環境下操作。
(HVR)系列提供 ±1%, 和 ±5% 公差,連續工作電壓可高達 3 KV,最高過負載電壓為 4 KV。HVR02(0402), HVR03(0603), HVR05(0805), HVR06(1206), HVR0A(2010) 和 HVR12(2512) 的額定功率分別為:1/16W, 1/10W, 1/8W, 1/4W, 1/2W 及 1W。工作溫度 -55°C to +155°C。亦可提供客戶訂製規格。
德鍵 HVR 系列提供 4Kpc,5Kpc,8Kpc,10Kpc,20Kpc,40Kpc 等不同編帶封裝,符合 RoHS 無鉛標準。
常規外的參數或技術要求及特殊應用,請與德鍵的業務代表聯繫。
下載 PDF 版本: 貼片高壓電阻器 (HVR)。
高壓貼片厚膜電阻結構 (HVR)
|
品名 | L (Unit: mm) | W (Unit: mm) | T (Unit: mm) | D1 (Unit: mm) | D2 (Unit: mm) | 重量 (g)/1000pcs |
HVR02 (0402) | 1.00±0.05 | 0.50±0.05 | 0.35±0.05 | 0.20±0.10 | 0.20±0.10 | 0.620 |
HVR03 (0603) | 1.60±0.10 | 0.80±0.10 | 0.45±0.10 | 0.30±0.20 | 0.30±0.20 | 2.042 |
HVR05 (0805) | 2.00±0.10 | 1.25±0.10 | 0.50±0.10 | 0.35±0.20 | 0.40±0.20 | 4.368 |
HVR06 (1206) | 3.10±0.10 | 1.55±0.10 | 0.55±0.10 | 0.50±0.25 | 0.50±0.20 | 8.947 |
HVR0A (2010) | 5.00±0.10 | 2.50±0.15 | 0.55±0.10 | 0.60±0.25 | 0.50±0.20 | 24.241 |
HVR12 (2512) | 6.35±0.10 | 3.10±0.15 | 0.55±0.10 | 0.60±0.25 | 0.50±0.20 | 39.448 |
品名 | 額定功率 at 70°C | 工作溫度範圍 | 最大工作電壓 | 最大負載電壓 | 精度公差 | 阻值範圍 | 溫度系數 TCR |
HVR02 (0402) |
1/16W | -55 ~ +155°C | 100V | 200V | ±1.0%, ±5.0% | 39KΩ~1MΩ | ±100PPM/°C |
±1.0% | 1.02MΩ~10MΩ | ±200PPM/°C | |||||
±5.0% | 1.1MΩ~20MΩ | ±200PPM/°C | |||||
±5.0% | 22MΩ~100MΩ | ±400PPM/°C | |||||
HVR03 (0603) |
1/10W | -55 ~ +155°C | 200V | 400V | ±1.0%, ±5.0% | 56KΩ~1MΩ | ±100PPM/°C |
±1.0% | 1.02MΩ~10MΩ | ±200PPM/°C | |||||
±5.0% | 1.1MΩ~20MΩ | ±200PPM/°C | |||||
±5.0% | 22MΩ~100MΩ | ±400PPM/°C | |||||
HVR05 (0805) |
1/8W | -55 ~ +155°C | 400V | 800V | ±1.0%, ±5.0% | 100KΩ~1MΩ | ±100PPM/°C |
±1.0% | 1.02MΩ~10MΩ | ±200PPM/°C | |||||
±5.0% | 1.1MΩ~20MΩ | ±200PPM/°C | |||||
±5.0% | 22MΩ~100MΩ | ±400PPM/°C | |||||
HVR06 (1206) |
1/4W | -55 ~ +155°C | 500V | 1000V | ±1.0%, ±5.0% | 100KΩ~1MΩ | ±100PPM/°C |
±1.0% | 1.02MΩ~10MΩ | ±200PPM/°C | |||||
±5.0% | 1.1MΩ~20MΩ | ±200PPM/°C | |||||
±5.0% | 22MΩ~100MΩ | ±400PPM/°C | |||||
HVR0A (2010) |
1/2W | -55 ~ +155°C | 2000V | 3000V | ±1.0%, ±5.0% | 51KΩ~1MΩ | ±100PPM/°C |
±1.0% | 1.02MΩ~10MΩ | ±200PPM/°C | |||||
±5.0% | 1.1MΩ~20MΩ | ±200PPM/°C | |||||
±5.0% | 22MΩ~100MΩ | ±400PPM/°C | |||||
HVR12 (2512) |
1W | -55 ~ +155°C | 3000V | 4000V | ±1.0%, ±5.0% | 30KΩ~1MΩ | ±100PPM/°C |
±1.0% | 1.02MΩ~10MΩ | ±200PPM/°C | |||||
±5.0% | 1.1MΩ~20MΩ | ±200PPM/°C | |||||
±5.0% | 22MΩ~100MΩ | ±400PPM/°C |
測試項目 | 規格 | 測試方法 | |
Tol. 1% | Tol. 5% | ||
耐熱測試 Dry Heat |
±(1%+0.05Ω) | ±(1.5%+0.10Ω) | JIS-C-5201-1 4.23 IEC-60115-1 4.23.2 At +155°C for 1000 小時。 |
持久測試 Endurance |
±(2%+0.10Ω) | ±(3%+0.10Ω) | JIS-C-5201-1 4.25 IEC-60115-1 4.25.1 70±2°C, 最大工作電壓 1000 小時,1.5 小時 “開” 和 0.5 小時 “關”。 |
彎曲強度測試 Bending Strength |
±(1%+0.05Ω) | ±(1%+0.05Ω) | JIS-C-5201-1 4.33 IEC-60115-1 4.33 彎曲 5 秒,2010, 2512 尺寸: 2mm,其它尺寸:3mm。 |
短時間過負荷 Short Time Overload |
±(1%+0.05Ω) | ±(2%+0.05Ω) | JIS-C-5201-1 4.13 IEC-60115-1 4.13 RCWV*2.5 或最大過負載電壓 5 秒。 |
濕熱負荷測試 Damp Heat with Load |
±(2%+0.10Ω) | ±(3%+0.10Ω) | JIS-C-5201-1 4.24 IEC-60115-1 4.24 40±2°C, 90~95% R.H. 最大工作電壓 1000 小時,1.5 小時 “開” 和 0.5 小時 “關”。 |
耐焊接熱測試 Resistance to Soldering Heat |
±(0.5%+0.05Ω) | ±(1%+0.05Ω) | JIS-C-5201-1 4.18 IEC-60115-1 4.18 260±5°C 10 秒。 |
快速溫度變化 Rapld Change of Temperature |
±(0.5%+0.05Ω) | ±(1%+0.05Ω) | JIS-C-5201-1 4.19 IEC-60115-1 4.19 -55°C to +155°C, 5 循環。 |
溫度系數 Temperature Coefficient of Resistance |
如規格 | JIS-C-5201-1 4.8 IEC-60115-1 4.8 -55°C ~ +125°C, 25°C 參照條件。 |
|
絕緣阻抗 Insulation Resistance |
≥10GΩ | JIS-C-5201-1 4.6 IEC-60115-1 4.6 最大過負載電壓 1 分鐘。 |
|
可焊性 Solderability |
95% Min. coverage | JIS-C-5201-1 4.17 IEC-60115-1 4.17 245±5°C 3 秒。 |
|
耐電壓 Voltage Proof |
無擊穿或閃絡 | JIS-C-5201-1 4.7 IEC-60115-1 4.7 HVR02: 150V 1 分鐘; HVR03: 300V for 1 分鐘; HVR05/HVR06/HVR0A/HVR12: 500V for 1 分鐘 |
|
浸析測試 Leaching |
個體浸析面積 ≤5% 整體浸析面積 ≤10% |
JIS-C-5201-1 4.18 IEC-60068-2-58 8.2.1 260±5°C 30 秒。 |
建議使用焊接區 (HVR)
|
|||
品名 | A (mm) | B (mm) | C (mm) |
HVR02 (0402) | 0.50 | 0.45 | 0.60±0.2 |
HVR03 (0603) | 0.90 | 0.60 | 0.90±0.2 |
HVR05 (0805) | 1.20 | 0.70 | 1.30±0.2 |
HVR06 (1206) | 2.00 | 0.90 | 1.60±0.2 |
HVR0A (2010) | 3.80 | 0.90 | 2.80±0.2 |
HVR12 (2512) | 3.80 | 1.60 | 3.50±0.2 |
|
|
|
|||||||||||||||||

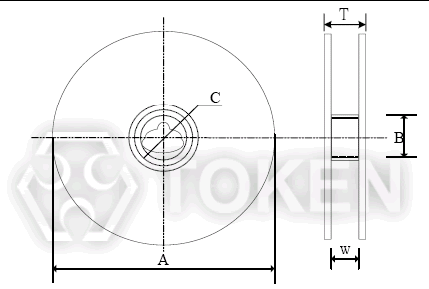

品名 | 包裝數量 (KPcs) | 帶寬 | 卷軸直徑 | ΦA (mm) | ΦB (mm) | ΦC (mm) | W (mm) | T (mm) | |||||||||
HVR02 | 紙帶 |
10K | 8mm | 7 inch | 178.5±1.5 | 60+1/-0 | 13.0±0.2 | 9.0±0.5 | 12.5±0.5 | ||||||||
20K | 8mm | 10 inch | 254±1 | 100±0.5 | 13.0±0.2 | 9.5±0.5 | 13.5±0.5 | ||||||||||
40K | 8mm | 13 inch | 330±1 | 100±0.5 | 13.0±0.2 | 9.5±0.5 | 13.5±0.5 | ||||||||||
HVR03 HVR05 HVR06 |
紙帶 |
5K | 8mm | 7 inch | 178.5±1.5 | 60+1/-0 | 13.0±0.2 | 9.0±0.5 | 12.5±0.5 | ||||||||
10K | 8mm | 10 inch | 254±1 | 100±0.5 | 13.0±0.2 | 9.5±0.5 | 13.5±0.5 | ||||||||||
20K | 8mm | 13 inch | 330±1 | 100±0.5 | 13.0±0.2 | 9.5±0.5 | 13.5±0.5 | ||||||||||
HVR0A HVR12 |
模壓帶 |
4K | 12mm | 7 inch | 178.5±1.5 | 60+1/-0 | 13.0±0.5 | 13.0±0.5 | 15.5±0.5 | ||||||||
8K | 12mm | 10 inch | 250±1 | 62±0.5 | 13.0±0.5 | 12.5±0.5 | 16.5±0.5 |
|
|||||||||||||||||

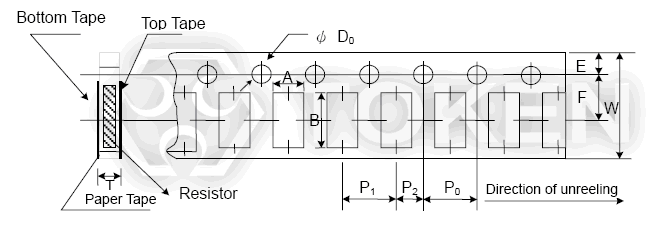

品名 | A (mm) | B (mm) | W (mm) | E (mm) | F (mm) | P0 (mm) | P1 (mm) | P2 (mm) | ΦD0 (mm) | T (mm) | |||||||
HVR02 | 0.65±0.10 | 1.15±0.10 | 8.0±0.20 | 1.75±0.10 | 3.50±0.05 | 4.00±0.10 | 2.00±0.05 | 2.00±0.05 | 1.50+0.1,-0 | 0.45±0.10 | |||||||
HVR03 | 1.10±0.10 | 1.90±0.1 | 8.0±0.2 | 1.75±0.1 | 3.50±0.05 | 4.00±0.10 | 4.00±0.05 | 2.00±0.05 | 1.50+0.1,-0 | 0.70±0.1 | |||||||
HVR05 | 1.60±0.10 | 2.40±0.2 | 8.0±0.2 | 1.75±0.1 | 3.50±0.05 | 4.00±0.10 | 4.00±0.05 | 2.00±0.05 | 1.50+0.1,-0 | 0.85±0.1 | |||||||
HVR06 | 1.90±0.10 | 3.50±0.2 | 8.0±0.2 | 1.75±0.1 | 3.50±0.05 | 4.00±0.10 | 4.00±0.05 | 2.00±0.05 | 1.50+0.1,-0 | 0.85±0.1 |
|
|||||||||||||||||

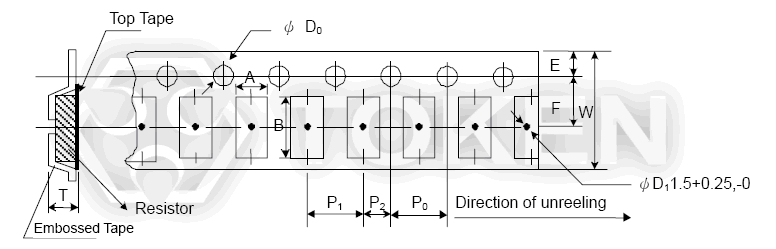

品名 | A (mm) | B (mm) | W (mm) | E (mm) | F (mm) | P0 (mm) | P1 (mm) | P2 (mm) | ΦD0 (mm) | T (mm) | |||||||
HVR0A | 2.8±0.10 | 5.5±0.10 | 12.0±0.3 | 1.75±0.1 | 5.5±0.05 | 4.00±0.10 | 4.00±0.1 | 2.00±0.05 | 1.50+0.1, -0 | 1.2+0 | |||||||
HVR12 | 3.5±0.10 | 6.7±0.10 | 12.0±0.3 | 1.75±0.1 | 5.5±0.05 | 4.00±0.10 | 4.00±0.1 | 2.00±0.05 | 1.50+0.1, -0 | 1.2+0 |
|
|||||||||||||||||
料號 | 帶寬 | 包裝數量 | 卷軸直徑 | ΦA | ΦB | ΦC | W | T | |||||||||
HVR02 | 8mm | 紙帶 | 10Kpcs | 7 inch | 178.5±1.5 | 60+1/-0 | 13.0±0.2 | 9.0±0.5 | 12.5±0.2 | ||||||||
20Kpcs | |||||||||||||||||
40Kpcs | 10 inch | 254±1.0 | 100±0.5 | 13.0±0.2 | 9.0±0.5 | 13.5±0.5 | |||||||||||
HVR03 | 5Kpcs | ||||||||||||||||
HVR05 | 10Kpcs | 13 inch | 330±1.0 | 100±0.5 | 13.0±0.2 | 9.0±0.5 | 13.5±0.5 | ||||||||||
HVR06 | 20Kpcs | ||||||||||||||||
HVR0A | 12mm | 內襯塑膠帶 | 4Kpcs | 7 inch | 178.5±1.5 | 60+1/-0 | 13.0±0.5 | 13.0±0.5 | 15.5±0.5 | ||||||||
HVR12 | 8Kpcs | 10 inch | 250±1.0 | 62±0.5 | 13.0±0.5 | 12.5±0.5 | 16.5±0.5 |
|
|||||||||||||||||
料號 | A | B | W | E | F | P0 | P1 | P2 | ΦD0 | T | |||||||
HVR02 | 0.65±0.10 | 1.15±0.10 | 8.0±0.20 | 1.75±0.10 | 3.50±0.05 | 4.00±0.10 | 2.00±0.05 | 2.00±0.05 | 1.55+0.1/-0 | 0.45±0.10 | |||||||
HVR03 | 1.10±0.10 | 1.90±0.10 | 8.0±0.20 | 1.75±0.10 | 3.50±0.05 | 4.00±0.10 | 4.00±0.05 | 2.00±0.05 | 1.55+0.1/-0 | 0.70±0.10 | |||||||
HVR05 | 1.60±0.10 | 2.40±0.20 | 8.0±0.20 | 1.75±0.10 | 3.50±0.05 | 4.00±0.10 | 4.00±0.05 | 2.00±0.05 | 1.55+0.1/-0 | 0.85±0.10 | |||||||
HVR06 | 1.90±0.10 | 3.50±0.20 | 8.0±0.20 | 1.75±0.10 | 3.50±0.05 | 4.00±0.10 | 4.00±0.05 | 2.00±0.05 | 1.55+0.1/-0 | 0.85±0.10 |
|
|||||||||||||||||
料號 | A | B | W | E | F | P0 | P1 | P2 | ΦD0 | T | |||||||
HVR0A | 2.8±0.20 | 5.5±0.20 | 12.0±0.30 | 1.75±0.10 | 5.5±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.50+0.1/-0 | 1.2 | |||||||
HVR12 | 3.5±0.20 | 6.7±0.20 | 12.0±0.30 | 1.75±0.10 | 5.5±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.50+0.1/-0 | 1.2 |
HVR | 03 | J | TR | E | V | 1003 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
阻值 | 100Ω | 2.2KΩ | 10KΩ | 49.9KΩ | 100KΩ | 1MΩ |
標示 | 1000 | 2201 | 1002 | 4992 | 1003 | 1004 |
E24 code | 10 | 11 | 12 | 13 | 15 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 43 | 47 | 51 | 56 | 62 | 68 | 75 | 82 | 91 |
code | 02 | 03 | 04 | 06 | 07 | 08 | 09 | 10 | 11 | 13 | 14 | 15 | 16 | 17 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 |
E96 | 102 | 103 | 107 | 113 | 115 | 118 | 121 | 124 | 127 | 133 | 137 | 140 | 143 | 147 | 154 | 158 | 162 | 165 | 169 | 174 | 178 | 182 | 187 |
code | 28 | 29 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50 | 51 |
E96 | 191 | 196 | 205 | 210 | 215 | 221 | 226 | 232 | 237 | 243 | 249 | 255 | 261 | 267 | 274 | 280 | 287 | 294 | 301 | 309 | 316 | 324 | 332 |
code | 52 | 53 | 54 | 55 | 56 | 57 | 58 | 59 | 60 | 61 | 62 | 63 | 64 | 65 | 66 | 67 | 68 | 69 | 70 | 71 | 72 | 73 | 74 |
E96 | 340 | 348 | 357 | 365 | 374 | 383 | 392 | 402 | 412 | 422 | 432 | 442 | 453 | 464 | 475 | 487 | 499 | 511 | 523 | 536 | 549 | 562 | 576 |
code | 75 | 76 | 77 | 78 | 79 | 80 | 81 | 82 | 83 | 84 | 86 | 87 | 88 | 89 | 90 | 91 | 92 | 93 | 94 | 95 | 96 | ||
E96 | 590 | 604 | 619 | 634 | 649 | 665 | 681 | 698 | 715 | 732 | 768 | 787 | 806 | 825 | 845 | 866 | 887 | 909 | 931 | 953 | 976 |
Code | A | B | C | D | E | F | X | Y |
Multiplier | 100 | 101 | 102 | 103 | 104 | 105 | 10-1 | 10-2 |
