表面貼裝 電力型封裝塑封電阻器 (SMF)

電力型金屬皮膜塑封封裝電阻器 - (SMF) 產品簡介

德鍵先進電力型金屬膜濺射技術,表面貼裝塑封電阻器(SMF),滿足電氣參數穩定性和高精度的要求。

< >
  • 表面貼裝電力型金屬皮膜電阻器 - (SMF) 系列

德鍵表面貼裝電力型金屬皮膜封裝電阻器 (SMF),受益於現今的濺射技術對金屬膜厚度的嚴格控制等關鍵優點,在金屬層中實現均勻的晶體結構。採用光刻法,可以與濺射金屬膜層的厚度相同的精密度和精確度來控制電阻元件的長度和寬度。

表面貼裝電力金屬膜電阻器 (SMF) 具有良好的精度公差,穩定性佳和低 TCR 特性。此外,由於電壓係數低,電阻器具有低噪聲特性和高線性度。因此,在的重要的電路中,通常使用金屬膜電阻,因其具有精密公差,低溫度係數,和低噪聲特性,常應用於有源濾波器或橋接電路。(SMF) 採用模壓封裝,抗濕度,高絕緣,易於熱傳導。

德鍵 (SMF) 電力型金屬皮膜模壓電阻器提供三種功率,2W、3W、5W,阻值範圍 10Ω ~ 2MΩ,最大工作電壓可達 500V,公差精度有 ±1% (F) 和 ±5% (J) 兩種選擇,溫度係數 ±100ppm/°C。

(SMF) 系列提供編帶封裝,符合 RoHS 標準和 100% 無鉛。常規外的參數或技術要求,請與德鍵聯繫。

下載 PDF 版本: 電力型金屬皮膜封裝電阻器 (SMF)

特性 :
  1. 不燃性 UL94V0 樹脂模壓封裝,耐熱,耐濕,絕緣。
  2. 自動表面安裝特殊設計。降低裝配成本。
  3. 優良的機械強度和電氣穩定性。

應用 :
  1. 消費電子,電腦,電訊,控制儀器等。
  2. 電機控制和線路,供電設備,便攜式電池充電器,醫療器械。

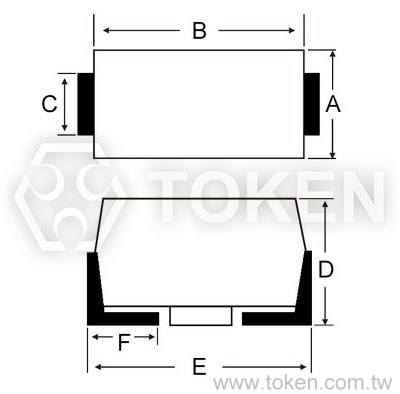

電力型金屬皮膜貼片電阻器 - SMF 系列 外形尺寸 (單位: mm)

電力型金屬皮膜貼片電阻器外形尺寸 - SMF 系列電力型金屬皮膜貼片電阻器外形尺寸 - SMF 系列
額定功率 A ±0.3 B ±0.3 C ±0.3 D ±0.3 E Max. F ±0.3 阻值範圍 (Ω) 最大工作電壓 (V)
2W 4.0 6.7 1.4 3.55 7.9 1.5 10 ~ 2M 300
3W 5.5 10.5 1.7 5.0 12 2.3 10 ~ 2M 500
5W 7.3 13.5 1.7 6.8 17 2.5 10 ~ 2M 500
註:
  1. 額定工作電壓 (RCWV) = 額定功率 × 阻值(Ω) 或最大工作電壓兩數取其低。
  2. 規格外參數,可洽德鍵。

電氣及機械特性 (SMF)

特性 規格值 測試方法
阻值容許誤差 ±5% (J) or ±1% (F) -
溫度係數 ±100ppm/°C -55°C ~ 200°C
額定負載 最高表面溫度 275°C, ΔR/R ≤ ±1% 額定電壓/30 分鐘
短時間過負載 ±(1% + 0.05Ω) 5 倍額定功率,施加電壓不超過最大連續工作電壓的 2 倍,5秒。
耐電壓 無機械性能損壞及絕緣擊穿現象 施加 AC 500V 電壓 1 分鐘
絕緣電阻 10,000MΩ DC 500V 兆歐表
焊錫性 焊錫面積 ≥ 95% 235 ± 5°C 2 秒
浸錫耐熱性 無機械性能損壞現象, ±(1% + 0.05Ω) 270 ± 5°C 10±1 秒

耐環境特性 (SMF)

特性 規格值 測試方法
溫度周率 ±(1% + 0.05Ω) -55°C (30分钟) → 室温 (3分钟) → +200°C (30分钟) → 室温 (3分钟)/(5循环)
負載壽命 ±(1% + 0.05Ω) 額定功率負載 90 分鐘 ON, 30 分鐘 OFF, 70°C 1000小時
耐濕壽命 ±(1% + 0.05Ω) 額定功率負載 90 分鐘 ON, 30 分鐘 OFF, 40°C 95%RH 500小時

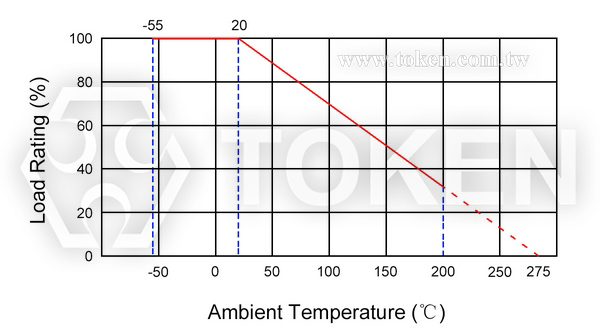

降額曲線 (SMF)

在 20°C 以上環境溫度下工作的電阻器,額定功率將降低與下面的曲線一致。

降額曲線 (SMF)

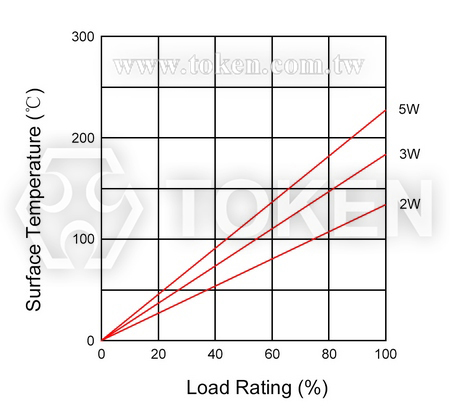

表面溫升曲線 (SMF)

表面溫升曲線 (SMF)

料號標示 (SMF)

SMF 2W 10Ω J
型號
SMF
額定功率 (W)
2W
3W
5W
阻值 (Ω)
10 10Ω
1K1 1.1KΩ
110K 110KΩ
1M1 1.1MΩ
公差 (%)
F ±1.00%
J ±5.00%
