貼片耐沖擊電阻器 脈衝電阻 浪湧電阻 (PWR)

貼片耐沖擊電阻器 脈衝電阻 浪湧電阻 - (PWR) 產品簡介

(PWR) 脈衝電阻 浪湧片式系列比傳統的表面貼裝電阻,更耐衝擊,多提供高達百分之五十或更高的額定功率。

< >
  • 耐沖擊貼片電阻 薄膜電阻

由於電子設計工程師,增加了設備的功率密度,相對需求小型化的表面貼裝單芯晶片電路保護的電阻器也增加了。 德鍵電子開發的 (PWR) 片式系列電阻器,提供厚重模壓線繞電阻,或多芯片元件的經濟替代解決方案,同時也節省了電路板空間和製造成本。

為了滿足日益增長 (PWR) 系列耐沖擊電阻的需求,德鍵已開發了一系列的脈衝貼片電阻,改進耐沖擊貼片的額定功率,並降低表面安裝尺寸。 (PWR) 系列片式電阻器比傳統的表面貼裝電阻,可多提供高達百分之五十或更高的額定功率 - 高達 1.5W 於標準的 2512 尺寸。

(PWR) 系列主要採用專有的功率薄膜材料和先進製造工藝組合,並提供四種標準尺寸(0603,0805,1206,1210,2010 和 2512),額定功率由 1/10W 到 1.5W,最大工作電壓從 100V 至 500V。 阻值範圍從 10 Ω 到 20 MΩ,且阻值公差精確至 0.5 個百分點。德鍵 (PWR) 系列符合有害物質限制及 RoHS 標準。

隨著額定功率的增加,(PWR) 系列電阻還具有高浪湧和高額定電壓,使它們在要求浪湧及脈衝環境中表現非常穩定的性能。 (PWR) 芯片電阻系列,常指定使用於電源供應器,電路保護裝置,便攜式電池充電器,馬達控制和線路供電設備。

德鍵電子生產優異性能的耐脈衝貼片電阻 (PWR),聯繫我們的銷售,以獲取更多產品新信息。下載 PDF 版本: 耐脈衝貼片電阻 (PWR)

特性 :
  1. 公差精度從 ±0.5% - ±5%。
  2. 標準封裝尺寸 0603, 0805, 1206, 1210, 2010, and 2512。
  3. 高額定功率,工作額定電壓增強型,優秀的耐浪湧及耐脈衝擊性能。

應用 :
  1. 電源供應器,診斷設備,工業控制,液晶視頻監視器。
  2. 電機控制和線路,供電設備,便攜式電池充電器,醫療器械。
  3. 儀表(測試/測量),電路保護裝置。

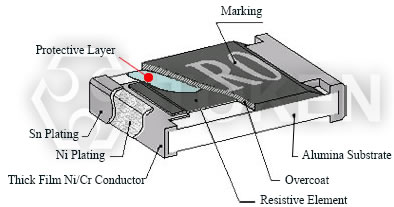

耐沖擊貼片尺寸結構 (PWR)

耐沖擊貼片尺寸結構 (PWR)耐沖擊貼片尺寸結構 (PWR)
耐沖擊貼片尺寸 (PWR)耐沖擊貼片尺寸 (PWR)
品名 L (Unit: mm) W (Unit: mm) T (Unit: mm) D1 (Unit: mm) D2 (Unit: mm) 重量(g)/1000pcs
PWR03 (0603) 1.60±0.10 0.80±0.10 0.45±0.10 0.30±0.20 0.30±0.20 2,042
PWR05 (0805) 2.00±0.10 1.25±0.10 0.50±0.10 0.35±0.20 0.40±0.25 4,368
PWR06 (1206) 3.10±0.10 1.55±0.10 0.55±0.10 0.50±0.25 0.50±0.20 8,947
PWR13 (1210) 3.10±0.10 2.60±0.15 0.55±0.10 0.50±0.25 0.50±0.20 15,959
PWR10 (2010) 5.00±0.10 2.50±0.15 0.55±0.10 0.60±0.25 0.50±0.20 24,241
PWR12 (2512) 6.35±0.10 3.10±0.15 0.55±0.10 0.60±0.25 0.50±0.20 39,448

建議使用焊接區 (Unit: mm) (PWR)

建議使用焊接區 (PWR)建議使用焊接區 (PWR)
品名 A (mm) B (mm) C (mm)
PWR03 (0603) 0.90 0.60 0.90
PWR05 (0805) 1.20 0.70 1.30
PWR06 (1206) 2.00 0.90 1.60
PWR13 (1210) 2.00 0.90 2.80
PWR10 (2010) 3.80 0.90 2.80
PWR12 (2512) 3.80 1.60 3.50

標準型電氣規格 (PWR)

品名 額定功率 at 70°C 工作溫度範圍 最大工作電壓 最大負載電壓 精度公差 (%) 阻值範圍 (Ω) 溫度系數 PPM/°C
PWR03 (0603) 1/10W -55 ~ +155°C 50V 100V ±0.5% 10Ω~294Ω ±200
±1%, ±5% 1Ω~294Ω ±200
±0.5%, ±1%, ±5% 300Ω~1MΩ ±100
PWR05 (0805) 1/8W -55 ~ +155°C 150V 300V ±0.5% 10Ω~294Ω ±200
±1%, ±5% 1Ω~294Ω ±200
±0.5%, ±1%, ±5% 300Ω~20MΩ ±100
PWR06 (1206) 1/3W -55 ~ +155°C 200V 400V ±0.5% 10Ω~20Ω ±200
±1%, ±5% 1Ω~20Ω ±200
±0.5%, ±1%, ±5% 20.5Ω~20MΩ ±100
PWR13 (1210) 1/2W -55 ~ +155°C 200V 400V ±0.5% 10Ω~20Ω ±200
±1%, ±5% 1Ω~20Ω ±200
±0.5%, ±1%, ±5% 20.5Ω~20MΩ ±100
PWR10 (2010) 3/4W -55 ~ +155°C 400V 800V ±0.5% 10Ω~20Ω ±200
±1%, ±5% 1Ω~20Ω ±200
±0.5%, ±1%, ±5% 20.5Ω~20MΩ ±100
PWR12 (2512) 1.5W -55 ~ +155°C 500V 1000V ±0.5% 10Ω~20Ω ±200
±1%, ±5% 1Ω~20Ω ±200
±0.5%, ±1%, ±5% 20.5Ω~20MΩ ±100
  • 工作電壓 = ( P * R ) , 或上表格中所列相對最大工作電壓, 兩數取其低者。
  • 負載電壓 = 2.5* ( P * R ) , 或上表格中所列相對最大負載電壓, 兩數取其低者。
  • 低阻值範圍:(1~10)Ω。規格外參數,可洽德鍵。

高功率型電氣規格 (PWR)

品名 額定功率 at 70°C 工作溫度範圍 最大工作電壓 最大負載電壓 精度公差 (%) 阻值範圍 (Ω) 溫度系數 PPM/°C
PWR03 (0603) 1/8W, 1/5W -55 ~ +155°C 50V 100V ±0.5% 10Ω~294Ω ±200
±1%, ±5% 1Ω~294Ω ±200
±0.5%, ±1%, ±5% 300Ω~1MΩ ±100
PWR05 (0805) 1/4W -55 ~ +155°C 150V 300V ±0.5% 10Ω~294Ω ±200
±1%, ±5% 1Ω~294Ω ±200
±0.5%, ±1%, ±5% 300Ω~20MΩ ±100
PWR06 (1206) 1/2W -55 ~ +155°C 200V 400V ±0.5% 10Ω~20Ω ±200
±1%, ±5% 1Ω~20Ω ±200
±0.5%, ±1%, ±5% 20.5Ω~20MΩ ±100
PWR10 (2010) 1W -55 ~ +155°C 400V 800V ±0.5% 10Ω~20Ω ±200
±1%, ±5% 1Ω~20Ω ±200
±0.5%, ±1%, ±5% 20.5Ω~20MΩ ±100
  • 工作電壓 = ( P * R ) , 或上表格中所列相對最大工作電壓, 兩數取其低者。
  • 負載電壓 = 2.5* ( P * R ) , 或上表格中所列相對最大負載電壓, 兩數取其低者。
  • 低阻值範圍:(1~10)Ω。規格外參數,可洽德鍵。

電氣特性測試 (PWR)

降額曲線圖 (PWR)降額曲線圖 (PWR)
項目 規格 測試方法
短時間過負荷
Short Time Overload
±0.5% JIS-C-5201-1 4.13
IEC-60115-1 4.13
RCWV*2.5 或最大過負荷電壓 5 秒鐘。
浸析測試
Leaching
個體浸析面積 ≥5%
整體浸析面積 ≥10%
JIS-C-5201-1 4.18
IEC-60068-2-58 8.2.1
-55°C~155°C, 5 循環。
溫度系數
Temperature Coefficient of Resistance
如規格 JIS-C-5201-1 4.8
IEC-60115-1 4.8
+25/-55/+25/+125/+25°C 參照條件。
持久測試 Load Life
(Endurance)
±(1%+0.05Ω) JIS-C-5201-1 4.25
IEC-60115-1 4.25.1
RCWV, 70°C, 最大工作電壓 1000 小時,1.5 小時 “開” 和 0.5 小時 “關”。
耐溼 (穩定狀況下) Humidity (Steady State)
Damp Heat with Load
±(0.5%+0.05Ω) JIS-C-5201-1 4.24
IEC-60115-1 4.24
40±2°C, 90~95%RH, RCWV 1.5 小時開, 0.5小時關, 共 1000 小時。
耐乾熱性
Resistance to Dry Heat
±0.5% JIS-C-5202-7.2
96 hours @ +155°C 無負載。
低溫測試
Low Temperature Operation
±0.5% JIS-C-5202-7.1
1 小時,-65°C 持續 45 分鐘 RCWV。
耐熱測試 Dry Heat ±(0.5%+0.05Ω) JIS-C-5201-1 4.23
IEC-60115-1 4.23.2
at +155°C for 1000 小時。 2010, 2512 尺寸: 2mm; 其它尺寸: 3mm。
彎曲強度測試
Bending Strength
±(1%+0.05Ω) JIS-C-5201-1 4.33
IEC-60115-1 4.33
彎曲 5 秒,2010, 2512 尺寸: 2mm,其它尺寸:3mm。
耐焊接熱測試
Resistance to Soldering Heat
±(0.5%+0.05Ω) JIS-C-5201-1 4.18
IEC-60115-1 4.18
260±5°C, 10±1 秒。
可焊性 Solderability 覆蓋面最少 95% JIS-C-5201-1 4.17
IEC-60115-1 4.17
245°C±5°C for 3 秒。
耐電壓 Voltage Proof
Dielectric Withstand Voltage
無擊穿或閃絡 JIS-C-5201-1 4.7
IEC-60115-1 4.7
1.42 倍最大工作電壓或額定功率兩數取其低 1 分鐘。
絕緣阻抗
Insulation Resistance
>10GΩ JIS-C-5201-1 4.6
IEC-60115-1 4.6
最大過負載電壓 1 分鐘。
  • 額定工作電壓 (RCWV) = 額定功率 × 阻值 (Ω) 或最大工作電壓) 兩數取其低。
  • 儲存溫度: 15 ~ 28°C; 濕度 < 80%RH;

貼片電阻耐雷擊突波測試 (PWR)

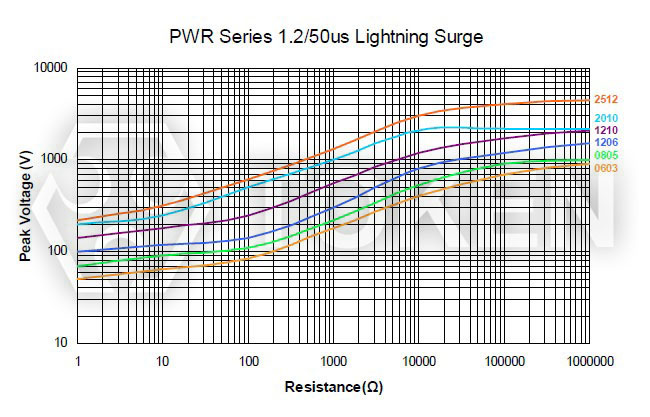

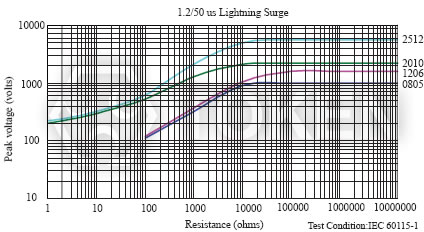

耐雷擊突波貼片電阻 1.2/50µs (PWR)耐雷擊突波貼片電阻 1.2/50µs (PWR)

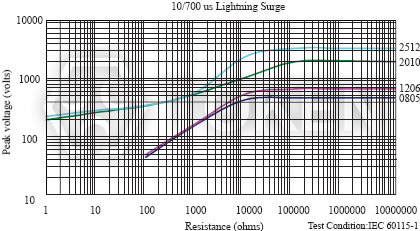

耐雷擊突波貼片電阻 10/700µs (PWR)耐雷擊突波貼片電阻 10/700µs (PWR)
Note: 符合 IEC 115-1 60 標準,使用 10/700μS 和 1.2/50μs 的脈衝波形測試耐脈衝片式電阻器 (PWR)。符合小於 1% 電阻值從初始值的移位的限度。

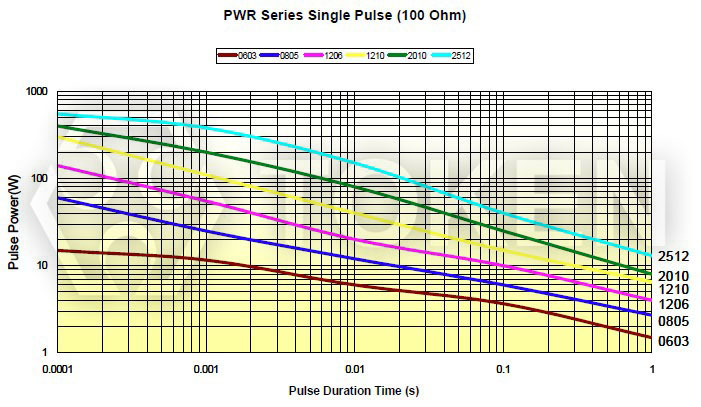

貼片電阻脈衝承受能力 (PWR)

片式電阻器脈衝承受能力 (PWR)片式電阻器脈衝承受能力 (PWR)
Note: 單脈衝圖形是50脈衝矩形施加一分鐘的結果。施加功率受限於最大允許脈衝電壓圖。符合小於 1% 電阻值從初始值的移位的限度。

貼片電阻連續脈衝測試 (PWR)

貼片電阻連續脈衝測試 (PWR)貼片電阻連續脈衝測試 (PWR)

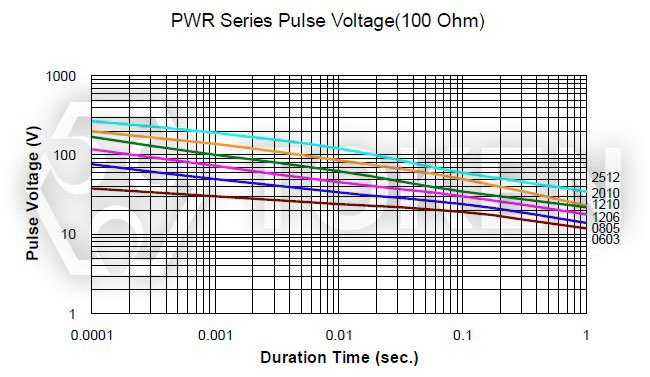

貼片電阻脈衝電壓 (PWR)貼片電阻脈衝電壓 (PWR)
Note: 調整重複矩形脈衝平均功率,使其功率等於 (PWR) 貼片電阻器額定功率 (at 70°C),從而獲得的連續負載圖表。符合小於 1% 電阻值從初始值的移位的限度。

包裝數量及卷裝規格 (PWR)

包裝數量及卷裝規格 (PWR)包裝數量及卷裝規格 (PWR)
品名 包裝數量 (KPcs) 帶寬 卷軸直徑 ΦA (mm) ΦB (mm) ΦC (mm) W (mm) T (mm)
PWR03
PWR05
PWR06
PWR13
紙帶
5K 8mm 7 inch 178.5±1.5 60+1/-0 13.0±0.2 9.0±0.5 12.5±0.5
10K 8mm 10 inch 254±1 100±0.5 13.0±0.2 9.0±0.5 13.5±0.5
20K 8mm 13 inch 330±1 100±0.5 13.0±0.2 9.0±0.5 13.5±0.5
PWR10
PWR12
模壓帶
4K 12mm 7 inch 178.5±1.5 60+1/-0 13.0±0.5 13.0±0.5 15.5±0.5
8K 12mm 10 inch 250±1 62±0.5 13.0±0.2 12.5±0.5 16.5±0.5

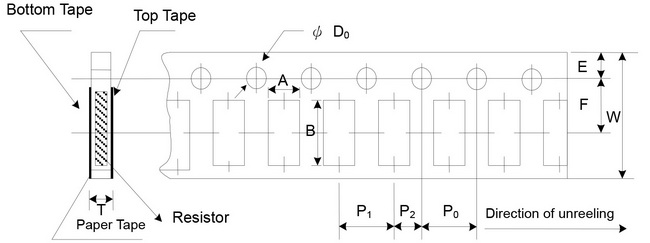

紙帶規格 (PWR)

紙帶規格 (PWR)紙帶規格 (PWR)
品名 A (mm) B (mm) W (mm) E (mm) F (mm) P0 (mm) P1 (mm) P2 (mm) ΦD0 (mm) T (mm)
PWR03 1.10±0.10 1.90±0.1 8.0±0.2 1.75±0.1 3.50±0.05 4.00±0.10 4.00±0.05 2.00±0.05 1.50+0.1,-0 0.70±0.1
PWR05 1.60±0.10 2.40±0.2 8.0±0.2 1.75±0.1 3.50±0.05 4.00±0.10 4.00±0.05 2.00±0.05 1.50+0.1,-0 0.85±0.1
PWR06 1.90±0.10 3.50±0.2 8.0±0.2 1.75±0.1 3.50±0.05 4.00±0.10 4.00±0.05 2.00±0.05 1.50+0.1,-0 0.85±0.1
PWR13 2.90±0.10 3.50±0.2 8.0±0.2 1.75±0.1 3.50±0.05 4.00±0.10 4.00±0.05 2.00±0.05 1.50+0.1,-0 0.85±0.1

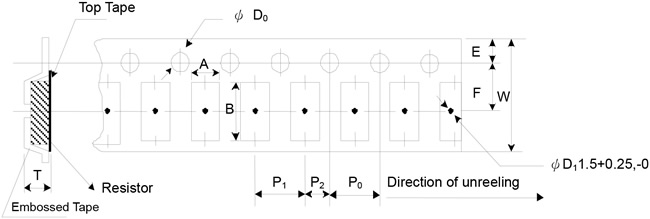

模壓帶規格 (PWR)

模壓帶規格 (PWR)模壓帶規格 (PWR)
品名 A (mm) B (mm) W (mm) E (mm) F (mm) P0 (mm) P1 (mm) P2 (mm) ΦD0 (mm) T (mm)
PWR10 2.8±0.10 5.5±0.10 12.0±0.3 1.75±0.1 5.5±0.05 4.00±0.10 4.00±0.1 2.00±0.05 1.50+0.1, -0 1.2+0
PWR12 3.5±0.10 6.7±0.10 12.0±0.3 1.75±0.1 5.5±0.05 4.00±0.10 4.00±0.1 2.00±0.05 1.50+0.1, -0 1.2+0

耐沖擊脈衝片式電阻器 (PWR) 應用與焊接說明

當今的電子裝置正變得越來越小型化,需要保護的現代電子敏感系統需求增長快速,特別是對電子元器件脈衝承受能力的要求。

德鍵電子研發設計了 (PWR) 系列耐沖擊脈衝片式電阻器,以滿足這一市場需求。 (PWR) 貼片電阻系列採用高純度的芯片,最佳的电阻墨印,精确控制製程,以提高其電氣特性及性能用途。

應用說明:
  • 從電信應用線路保護到耐浪湧電阻器在斷電器的使用。典型的電信和電源供應器應用的詳情如下:
  • 由於直接連接到主電源線,電話線訊號常受電壓擾動廣泛範的干擾,通常常見的有持續短時間的雷擊,或持續長時間的過負載,這兩種狀況都有可能會導致許多開關設備損壞。 針對瞬間高電壓變化的電路保護需求也就相應而生。這兩種故障可細分為一級保護,二級保護。
    1. 一級保護,主要處理高瞬間電壓擊脈,通常位於交換器(機)之內。
    2. 二級保護,通常內置於被保護設備之內,用來限制電流和電壓。
  • 限制電壓防止損壞設備和觸電的危險,限制電流防止損壞接線。
  • 要確定 (PWR) 系列貼片電阻是否適合您的應用,請參照耐雷擊突波測試浪湧性能 1.2/50μs 和 10/700μs 脈衝波形性能承受數據。

焊接說明:
  • 電連接到陶瓷基片或印刷電路板,可以通過包裹式端子進行回流或波峰焊。
  • 包裹式端子提供良好的浸析性能,並確保可靠的接觸。
  • 由於結構堅固,(PWR) 電阻可浸入 260°C 焊料浴 30 秒。
  • 這使得電阻能夠安裝在印刷電路板的一側,有引線的元器件可以安裝在另一側。
  • (PWR) 電阻本身可以在最高溫度 155°C 以下操作。
  • 對於電阻焊接,接頭溫度不應超過 110°C。
  • 當正常功率水平在 70°C,推薦使用焊墊和線路是可以滿足此一條件的。
  • 如果較小區域使用銅是可允許的。

建議焊接條件 (PWR)

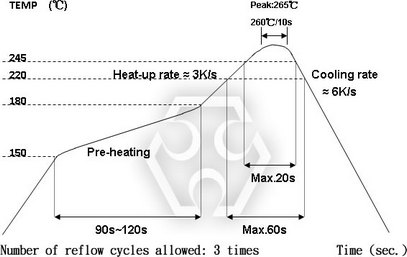

IR 回流焊IR 回流焊

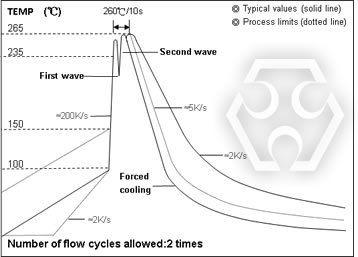

波峰焊 (流焊)波峰焊 (流焊)
  1. 回流焊在最高溫度點的時間 260°C:10s。
  2. 波峰焊在最高溫度點的時間 260°C:10s。
  3. 烙鐵在最高溫度點的時間 410°C:5s。

PWR 系列 料號標示

PWR 05 D TR C1 W 10R0
型號
尺寸
03 EIA0603
05 EIA0805
06 EIA1206
13 EIA1210
10 EIA2010
12 EIA2512
精度公差 (%)
B ±0.10%
D ±0.5%
F ±1%
J ±5%
包裝方式
P 散裝
TR 編帶卷裝
溫度系數 (ppm/°C)
C1 ±100ppm/°C
C ±200ppm/°C
額定功率 (W)
A 1.5W
O 1/3W
Q 3/4W
T 1W
U 1/2W
V 1/4W
P 1/5W
W 1/8W
X 1/10W
阻值 (Ω)
10R0 10Ω
1000 100Ω
2201 2K2Ω
1002 10KΩ
1003 100KΩ
1004 1MΩ
1005 10MΩ
標示
  標準標示 E96/E24
N 無標示

0805~2512 4 位範例 標示

阻值 100Ω 2.2KΩ 10KΩ 49.9KΩ 100KΩ 1MΩ
標示 1000 2201 1002 4992 1003 1004

0603: 3 位標示 E24 公稱值表

E24 code 10 11 12 13 15 16 18 20 22 24 27 30 33 36 39 43 47 51 56 62 68 75 82 91
  • 範例: 101=100Ω 102=1KΩ 第一位數和第二位數是 E24 Code,第三位碼是 10乘數
  • 0603 精度公差 1%: 阻值 3 位數列於 E96 表 (E96 為高精密電阻係數,E24 系列除外)
  • 電阻係數範例: 13C=13K3Ω; 68B=4K99Ω; 68X=49.9Ω

標示表 E96 公稱值表

code 02 03 04 06 07 08 09 10 11 13 14 15 16 17 19 20 21 22 23 24 25 26 27
E96 102 103 107 113 115 118 121 124 127 133 137 140 143 147 154 158 162 165 169 174 178 182 187
code 28 29 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51
E96 191 196 205 210 215 221 226 232 237 243 249 255 261 267 274 280 287 294 301 309 316 324 332
code 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74
E96 340 348 357 365 374 383 392 402 412 422 432 442 453 464 475 487 499 511 523 536 549 562 576
code 75 76 77 78 79 80 81 82 83 84 86 87 88 89 90 91 92 93 94 95 96
E96 590 604 619 634 649 665 681 698 715 732 768 787 806 825 845 866 887 909 931 953 976

乘數 E96 標示係數表

Code A B C D E F X Y
Multiplier 100 101 102 103 104 105 10-1 10-2
