抗蝕薄膜系列貼片電阻：采用特殊抗酸抗溼的鎳鉻皮膜，高精密，具有穩定性佳，低溫度系數 TCR，散熱性好的特性﹔符合RoHS規範、使用Lead-Free Logo無鉛標誌，常用于工業設備、自動化設備、醫療設備和高科技多媒體電子設備等。 |
| 建議使用焊接區 (單位: mm) |
| 料號 | A | B | C |
| PR12 | 4.90 | 1.60 | 3.10±0.2 |
| PR10 | 3.60 | 1.40 | 2.50±0.2 |
| PR06 | 2.00 | 1.15 | 1.70±0.2 |
| PR05 | 1.00 | 1.00 | 1.35±0.2 |
| PR03 | 0.80 | 1.00 | 0.90±0.2 |
| PR02 | 0.50 | 0.50 | 0.60±0.2 |
 |
 |
| 包裝數量及捲裝規格 (單位: mm) |
| 料號 | ΦA | ΦB | ΦC | W | T | 紙帶(PCS) | 內襯塑膠帶 (PCS) |
| PR02 | 178±1 | 60.0+0.5 | 13.0±0.20 | 9.00±0.50 | 12.0±0.15 | 10,000 | - |
| PR03 | 178±1 | 60.0+0.5 | 13.0±0.20 | 9.00±0.50 | 12.0±0.15 | 5,000 | - |
| PR05 | 178±1 | 60.0+0.5 | 13.0±0.20 | 9.00±0.50 | 12.0±0.15 | 5,000 | - |
| PR06 | 178±1 | 60.0+0.5 | 13.0±0.20 | 9.00±0.50 | 12.0±0.15 | 5,000 | - |
| PR10 | 178±1 | 60.2±0.5 | 13.0±1.00 | 13.2±0.50 | 16.0±0.20 | - | 4,000 |
| PR12 | 178±1 | 60.2±0.5 | 13.0±0.50 | 13.2±0.50 | 16.0±0.20 | - | 4,000 |

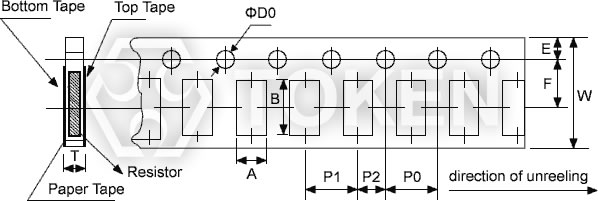

| 紙帶規格 (單位: mm) |
 |
| 料號 | A | B | W ±0.10 |
E ±0.05 |
F ±0.05 |
P0 ±0.10 |
P1 | P2 ±0.05 |
ΦD0 | T |
| PR02 | 0.67±0.03 | 1.15±0.03 | 8.00 | 1.75 | 3.5 | 4.00 | 2.00±0.05 | 2.00 | 1.54±0.03 | 0.40±0.03 |
| PR03 | 1.10±0.05 | 1.90±0.05 | 8.00 | 1.75 | 3.5 | 4.00 | 4.00±0.10 | 2.00 | 1.55±0.05 | 0.60±0.03 |
| PR05 | 1.60±0.05 | 2.37±0.05 | 8.00 | 1.75 | 3.5 | 4.00 | 4.00±0.10 | 2.00 | 1.55±0.05 | 0.75±0.05 |
| PR06 | 2.00±0.05 | 3.55±0.05 | 8.00 | 1.75 | 3.5 | 4.00 | 4.00±0.10 | 2.00 | 1.55±0.05 | 0.75±0.05 |
| 內襯塑膠帶規格 (單位: mm) |
 |
| 料號 | A ±0.10 |
B ±0.10 |
W ±0.10 |
E ±0.10 |
F ±0.05 |
P0 ±0.05 |
P1 ±0.10 |
P2 ±0.05 |
ΦD0 +0.10 |
T ±0.20 |
| PR10 | 2.85 | 5.45 | 12.0 | 1.75 | 5.5 | 4.00 | 4.00 | 2.00 | 1.50 | 1.00 |
| PR12 | 3.40 | 6.65 | 12.0 | 1.75 | 5.5 | 4.00 | 4.00 | 2.00 | 1.50 | 1.00 |
